รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan cable
ได้รับการรับรอง: CCC,ISO 9001,CE...
หมายเลขรุ่น: สายไฟหุ้มเกราะ
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ตามความต้องการของลูกค้า
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: ถังไม้ ถังไม้ และถังเหล็ก ตามความต้องการของลูกค้า
เวลาการส่งมอบ: 13-15 วัน
เงื่อนไขการชำระเงิน: t/t, l/c,
ชื่อ: |
สายไฟหุ้มเกราะ |
วัสดุ: |
CU/เหล็ก |
แอปพลิเคชัน: |
สถานีไฟฟ้า |
ฉนวนกันความร้อน: |
XLPE หรือ PVC |
สีปลอกหุ้มด้านนอก: |
สีดำหรือกำหนดเอง |
แกนกลาง: |
4 |
ตัวละคร: |
หุ้มเกราะ |
เสื้อแจ็กเกต: |
พีวีซี |
หุ้มเกราะ: |
บสท./สวา |
โล่: |
เทปทองแดง |
ชื่อ: |
สายไฟหุ้มเกราะ |
วัสดุ: |
CU/เหล็ก |
แอปพลิเคชัน: |
สถานีไฟฟ้า |
ฉนวนกันความร้อน: |
XLPE หรือ PVC |
สีปลอกหุ้มด้านนอก: |
สีดำหรือกำหนดเอง |
แกนกลาง: |
4 |
ตัวละคร: |
หุ้มเกราะ |
เสื้อแจ็กเกต: |
พีวีซี |
หุ้มเกราะ: |
บสท./สวา |
โล่: |
เทปทองแดง |

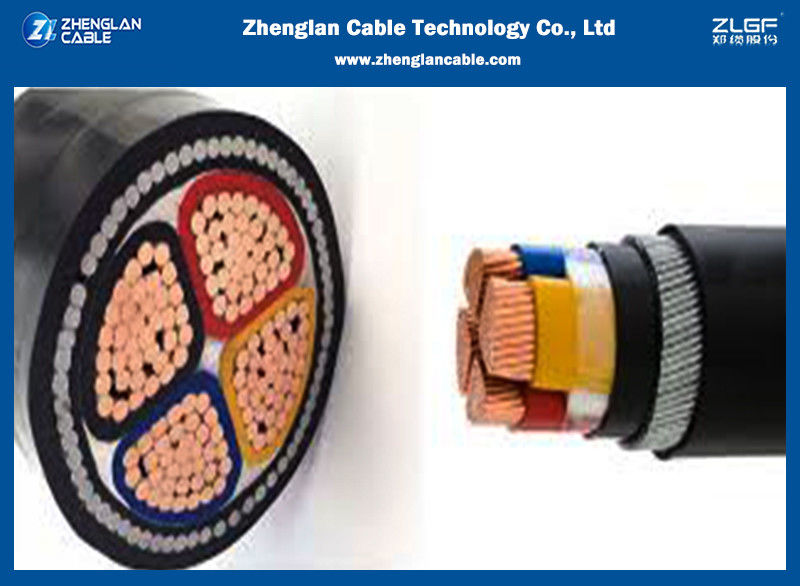

สายไฟฟ้าหุ้มเกราะใต้ดินแกน 4 เส้น สายไฟ 120 มม. 185 มม. 240 มม.
การใช้งานของ สายไฟหุ้มเกราะ:
สายไฟหุ้มเกราะเหล่านี้ใช้สำหรับจ่ายไฟฟ้าในระบบแรงดันต่ำ เหมาะสำหรับการติดตั้งทั้งภายในและภายนอกอาคาร ในท่อร้อยสายไฟ ใต้ดิน ในสถานีไฟฟ้าและสวิตช์ การกระจายพลังงานในท้องถิ่น โรงงานอุตสาหกรรม ที่ไม่มีความเสี่ยงต่อความเสียหายทางกล.
พารามิเตอร์ของสายไฟหุ้มเกราะ
|
ชื่อ พื้นที่ |
ประมาณ ตัวนำ ประมาณ. |
ชื่อ : ความหนา |
ชื่อ ปลอก ความหนา |
ชื่อ ลวดเหล็ก เส้นผ่านศูนย์กลาง |
ชื่อ รูปภาพของ สายไฟหุ้มเกราะ ความหนา |
น้ำหนัก เส้นผ่านศูนย์กลางภายนอก ประมาณ. |
น้ำหนัก มม.² |
| มม. | กก./กม. | กก./กม. | กก./กม. | กก./กม. | กก./กม. | กก./กม. | 4x1.5 |
| 1.6 | 2.5 | 1 | 1.6 | 1 | 3.15 | 415 | 4x2.5 |
| 2 | 1.8 | 1 | 1.6 | 1 | 3.15 | 490 | 4x4 |
| 2.6 | 55 | 1 | 1.6 | 1 | 3.15 | 600 | 4x6 |
| 3.1 | 69 | 1 | 1.6 | 1 | 3.15 | 730 | 4x10 |
| 4 | 0.7 | 1 | 1.6 | 1.8 | 3.15 | 970 | 4x16 |
| 5 | 0.7 | 1 | 1.6 | 2.5 | 3.15 | 1520 | 4x25 |
| 6.3 | 0.9 | 1 | 1.6 | 2.5 | 3.15 | 2010 | 4x35 |
| 7.4 | 0.9 | 1 | 1.6 | 2.5 | 31 | 2560 | 4x50 |
| 8.8 | 1 | 1.6 | 1.6 | 2.5 | 36 | 3350 | 4x70 |
| 10.6 | 1.1 | 1.2 | 1.4 | 1.8 | 40 | 4680 | 4x95 |
| 12.4 | 1.1 | 1.2 | 1.4 | 1.8 | 44 | 5710 | 4x120 |
| 14 | 1.2 | 1.4 | 2.5 | 3.2 | 3.2 | 7500 | 4x150 |
| 15.5 | 1.4 | 2.5 | 2.5 | 3.2 | 55 | 9010 | 4x185 |
| 17.4 | 1.6 | 2.5 | 2.5 | 3.2 | 61 | 10820 | 4x240 |
| 20.3 | 1.7 | 1.6 | 2.5 | 3.2 | 69 | 13630 | 4x300 |
| 22.7 | 1.8 | 3.15 | 2.5 | 3.2 | 75 | 16820 | 4x400 |
| 25.4 | 2 | 1.8 | 3.15 | 3.4 | 83 | 22230 | โครงสร้างของ |
สายไฟหุ้มเกราะ :
:ฉนวน
:รหัสสี:
รหัสสี (1) :
| แกน 1 | |
| แดง หรือ ดำ | แกน 2 |
| แดง, ดำ | แกน 3 |
| แดง, เหลือง, น้ำเงิน | แกน 4 |
| แดง, เหลือง, น้ำเงิน, ดำ | แกน 5 |
| แดง, เหลือง, น้ำเงิน, ดำ, เขียว | การประกอบ /ปลอกด้านใน |
: ตัวนำหุ้มฉนวนสอง สาม หรือสี่เส้นถูกพันรวมกันพร้อมวัสดุเติมที่ไม่ดูดซับความชื้น และการประกอบจะถูกหุ้มด้วยชั้น PVC ที่ถูกอัดขึ้นรูป ในกรณีของสายไฟที่ไม่หุ้มเกราะ ชั้นนี้อาจถูกละเว้นได้ เกราะ รูปภาพของ สายไฟหุ้มเกราะเปลือกนอก
:เปลือกนอกต้องเป็น PVC ชนิด ST2 ที่ถูกอัดขึ้นรูปตามมาตรฐาน IEC 60502-1 หรือชนิด 9 ตามมาตรฐาน BS 6346/5467.
มีวัสดุเปลือก PVC ชนิดพิเศษ เช่น PVC ทนไฟ, PVC ทนปลวก, PVC ทนหนู, PVC ทนแสงแดด, PVC ทนน้ำมัน ให้บริการตามคำขอพิเศษ นอกจากนี้ยังมีวัสดุเปลือกพิเศษ เช่น LLDPE, MDPE, HDPE, LSF, CPE ให้บริการตามคำขอ รูปภาพของ สายไฟหุ้มเกราะ
