รายละเอียดสินค้า
สถานที่กำเนิด: มณฑลเหอหนานจีน
ชื่อแบรนด์: Zhenglan cable
ได้รับการรับรอง: CCC, ISO 9001, ISO14001, ISO45001
หมายเลขรุ่น: สายทองแดงหุ้มเกราะ STA/ATA ที่ไม่ใช่แม่เหล็ก 1x70mm2 xlpe ฉนวนสายไฟ PE หุ้มฉนวน 8.7 / 15kv สายเคเบิล
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1,000 เมตร
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: ถังไม้ ถังไม้ และถังเหล็ก ตามความต้องการของลูกค้า
เวลาการส่งมอบ: ขึ้นอยู่กับปริมาณ
เงื่อนไขการชำระเงิน: T/T, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 50000M/วัน
วัสดุ: |
ทองแดงอัดแน่น |
ฉนวนกันความร้อน: |
เอ็กซ์แอลพีอี |
สีปลอกหุ้มด้านนอก: |
สีดำหรือกำหนดเอง |
รูปร่างตัวนำ: |
วงกลม |
ตัวละคร: |
หุ้มเกราะ |
เสื้อแจ็กเกต: |
พีวีซี |
หุ้มเกราะ: |
บมจ |
โล่: |
เทปทองแดง |
วัสดุ: |
ทองแดงอัดแน่น |
ฉนวนกันความร้อน: |
เอ็กซ์แอลพีอี |
สีปลอกหุ้มด้านนอก: |
สีดำหรือกำหนดเอง |
รูปร่างตัวนำ: |
วงกลม |
ตัวละคร: |
หุ้มเกราะ |
เสื้อแจ็กเกต: |
พีวีซี |
หุ้มเกราะ: |
บมจ |
โล่: |
เทปทองแดง |
สายเคเบิลทองแดงหุ้มเกราะ STA/ATA แบบไม่เป็นแม่เหล็ก ฉนวน XLPE ขนาด 1x70 มม.² สายไฟหุ้ม PE สายเคเบิลใต้ดิน 8.7/15kv
1 การใช้งาน:
สายเคเบิลสามแกนได้รับการออกแบบมาเพื่อการกระจายพลังงานไฟฟ้าที่มีแรงดันไฟฟ้าพิกัด Uo/U ตั้งแต่ 3.6/6.6KV ถึง 18/30KV และความถี่ 50Hz.
เหมาะสำหรับการติดตั้งส่วนใหญ่ในสถานีจ่ายไฟ ภายในอาคารและในท่อร้อยสายไฟ ภายนอกอาคาร ใต้ดินและในน้ำ รวมถึงการติดตั้งบนรางเคเบิลสำหรับอุตสาหกรรม แผงสวิตช์ และโรงไฟฟ้า
2 มาตรฐาน: มาตรฐาน IEC60502-2
3 โครงสร้าง:
ตัวนำ: ทองแดงหรืออลูมิเนียมอบอ่อนธรรมดาตามมาตรฐาน IEC 60228/BS 6360.
ชั้นใน: ฉนวนกั้นตัวนำแบบกึ่งตัวนำ
ฉนวน: XLPE (โพลีเอทิลีนแบบเชื่อมขวาง)
ชั้นนอก: ฉนวนกั้นแกนแบบกึ่งตัวนำ
ฉนวนโลหะ: ฉนวนเทปทองแดง หรือฉนวนลวดทองแดง
ปลอกใน: วัสดุรองรับโพลีไวนิลคลอไรด์ (PVC)
เกราะ: เกราะลวดเหล็ก
ปลอกนอก: สารประกอบโพลีไวนิลคลอไรด์ (PVC) หรือโพลีเอทิลีนความหนาแน่นปานกลาง (MDPE)
4 ข้อมูลทางเทคนิค
| แรงดันไฟฟ้าพิกัด UO/U | แรงดันไฟฟ้าปฏิบัติการ (UM) | แรงดันทดสอบ (RMS) |
| 3.8/6.6KV | 7.2KV | 13.3KV |
| 6/10KV | 12KV | 21KV |
| 8.7/15KV | 17.5KV | 30.45KV |
| 12/20KV | 24KV | 42KV |
| 18/30KV | 36KV | 63KV |
| พื้นที่หน้าตัดพิกัดของสายเคเบิล | พื้นที่หน้าตัดขั้นต่ำของฉนวนลวดทองแดง | ความต้านทานกระแสตรงของฉนวนลวดทองแดงที่ 20°C |
| มม.² | มม.² | โอห์ม |
| สูงสุด 120 | 16 | 1.06 |
| 150-300 | 25 | 0.72 |
| 400-630 | 35 | 0.51 |
| อุณหภูมิปฏิบัติการ | สูงสุด 90°C |
| ช่วงอุณหภูมิ | -5°C (ปลอก PVC หรือ LSZH); -20°C (ปลอก PE) |
| อุณหภูมิไฟฟ้าลัดวงจร | 250°C (ระยะเวลาไฟฟ้าลัดวงจรสูงสุด 5 วินาที) |
| รัศมีดัดโค้ง | 15 x OD |
5สายเคเบิลทองแดงหุ้มเกราะ STA/ATA แบบไม่เป็นแม่เหล็ก ฉนวน XLPE ขนาด 1x70 มม.² สายไฟหุ้ม PE สายเคเบิลใต้ดิน 8.7/15kv เอกสารข้อมูล
| พื้นที่หน้าตัดพิกัด | เส้นผ่านศูนย์กลางภายนอกโดยประมาณของตัวนำ | ความหนาของฉนวน (พิกัด) | ความหนาของชั้นในที่ถูกอัดรีด | ความหนาของเทปอลูมิเนียม | ความหนาของปลอกนอก PVC (พิกัด) | โดยประมาณ | น้ำหนักสายเคเบิลโดยประมาณ | |||
| เส้นผ่านศูนย์กลางโดยรวม | ตัวนำทองแดง | |||||||||
| ข้อมูล** | ข้อมูล** | UnA*r** | ข้อมูล | UnA*r** | DA ** TA | UnA*r** | DA ** TA | |||
| มม.² | มม. | มม. | มม. | มม. | มม. | มม. | มม. | มม. | กก./กม. | กก./กม. |
| 25 | 5.9 | 4.5 | 1.2 | 0.5 | 1.6 | 1.8 | 22 | 26 | 70 | 870 |
| 35 | 6.9 | 4.5 | 1.2 | 0.5 | 1.7 | 1.8 | 24 | 27 | 800 | 990 |
| 50 | 8.1 | 4.5 | 1.2 | 0.5 | 1.7 | 1.8 | 25 | 28 | 950 | 1,150 |
| 70 | 9.8 | 4.5 | 1.2 | 0.5 | 1.7 | 1.9 | 26 | 30 | 1,190 | 1,410 |
| 95 | 11.4 | 4.5 | 1.2 | 0.5 | 1.8 | 1.9 | 28 | 31 | 1,490 | 1,720 |
| 120 | 12.8 | 4.5 | 1.2 | 0.5 | 1.9 | 2 | 30 | 33 | 1,790 | 2,020 |
| 150 | 14.2 | 4.5 | 1.2 | 0.5 | 1.9 | 2 | 32 | 35 | 2,080 | 2,330 |
| 185 | 15.8 | 4.5 | 1.2 | 0.5 | 2 | 2.1 | 33 | 36 | 2,490 | 2,740 |
| 240 | 18.1 | 4.5 | 1.2 | 0.5 | 2 | 2.2 | 36 | 41 | 3,130 | 3,590 |
| 300 | 20.4 | 4.5 | 1.2 | 0.5 | 2.1 | 2.3 | 39 | 43 | 3,790 | 4,270 |
| 400 | 23.2 | 4.5 | 1.3 | 0.5 | 2.2 | 2.4 | 43 | 46 | 4,670 | 5,210 |
| 500 | 26.3 | 4.5 | 1.3 | 0.5 | 2.3 | 2.5 | 45 | 50 | 5,800 | 6,380 |

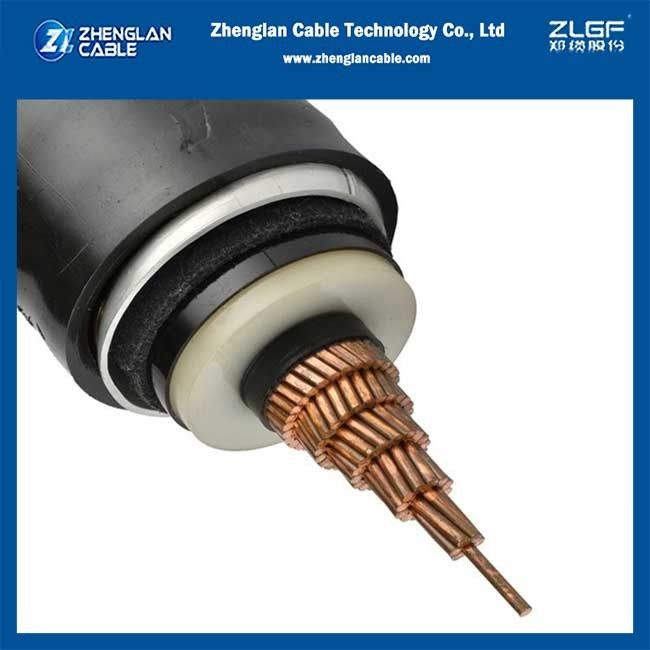

รูปภาพสายเคเบิลทองแดงหุ้มเกราะ STA/ATA แบบไม่เป็นแม่เหล็ก ฉนวน XLPE ขนาด 1x70 มม.² สายไฟหุ้ม PE สายเคเบิลใต้ดิน 8.7/15kv
เรา Zhenglan Cable Technology Co., Ltd เป็นผู้ผลิตสายเคเบิลและสายไฟที่มีประสบการณ์กว่า 20 ปี.
โรงงานของเรามีพื้นที่ประมาณ 60,000 ตร.ม. ตั้งอยู่ในเขต Wuzhi เมือง Jiaozuo มณฑลเหอหนาน ตอนกลางของประเทศจีน.
ศูนย์การขายต่างประเทศตั้งอยู่ในเมืองเจิ้งโจว มณฑลเหอหนาน ห่างจากสถานีรถไฟเจิ้งโจวตะวันออกประมาณ 10 นาทีโดยการเดิน และห่างจากสนามบินนานาชาติซินเจิ้ง 45 นาทีโดยรถยนต์.
ผลิตภัณฑ์หลักของเราคือ
ตัวนำเปลือยสำหรับสายส่งเหนือศีรษะ (ACSR, AAC, AAAC ฯลฯ)
ตัวนำหุ้มฉนวนสำหรับสายส่งเหนือศีรษะ 1-35kv
สายไฟ LV (แรงดันต่ำ) ขนาด 0.6/1kv, 1.8/3kv ฉนวน PVC/XLPE/PE สำหรับการกระจายพลังงาน หุ้มเกราะหรือไม่หุ้มเกราะ
สายไฟ MV (แรงดันปานกลาง) ขนาด 3.6/6kv, 6/10kv, 8.7/10kv, 8.7/15kv, 12/20kv, 21/35kv, 26/35kv ฉนวน XLPE สำหรับการกระจายพลังงาน หุ้มเกราะหรือไม่หุ้มเกราะ;
สายควบคุม 300/300V, 300/500V, 450/750V, สายไฟในบ้าน
