รายละเอียดสินค้า
สถานที่กำเนิด: มณฑลเหอหนาน CN
ชื่อแบรนด์: Zhenglan cable
ได้รับการรับรอง: ISO 9001, ISO14001, ISO45001
หมายเลขรุ่น: สายเคเบิลหุ้มเกราะ DSTA/ATA 1x185mm2 สายไฟ 12/20kv Cu/XLPE/CTS/LSZH IEC60502-2
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1,000 เมตร
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: กลองไม้หรือตามคำขอ
เวลาการส่งมอบ: ขึ้นอยู่กับปริมาณจริง
เงื่อนไขการชำระเงิน: T/T, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 60,000 ม./วัน
วัสดุ: |
ทองแดงบดอัดคลาส 2 |
ฉนวนกันความร้อน: |
เอ็กซ์แอลพีอี |
สีปลอกหุ้มด้านนอก: |
สีดำ |
รูปร่างตัวนำ: |
วงกลม |
ตัวละคร: |
หุ้มเกราะ |
เสื้อแจ็กเกต: |
LSZH |
หุ้มเกราะ: |
เอ.เอ.ที |
โล่: |
เทปทองแดง |
วัสดุ: |
ทองแดงบดอัดคลาส 2 |
ฉนวนกันความร้อน: |
เอ็กซ์แอลพีอี |
สีปลอกหุ้มด้านนอก: |
สีดำ |
รูปร่างตัวนำ: |
วงกลม |
ตัวละคร: |
หุ้มเกราะ |
เสื้อแจ็กเกต: |
LSZH |
หุ้มเกราะ: |
เอ.เอ.ที |
โล่: |
เทปทองแดง |
สายเคเบิลหุ้มเกราะ DSTA/ATA 1x185 มม.2 12/20kv Cu/XLPE/CTS/LSZH สายไฟ IEC60502-2
1 การใช้งาน:
ส่วนใหญ่ใช้ในสถานีจ่ายไฟ การวางสายภายในและภายนอก อาคาร ท่อ อุโมงค์ เหมือง บ่อ การฝังดินโดยตรง และสถานที่อื่นๆ สามารถทนต่อแรงกดและแรงภายนอกทางกล แรงดึงตามแนวแกนได้
2 มาตรฐาน:มาตรฐาน IEC60502-2
3 โครงสร้าง:
ตัวนำ: ทองแดงหรืออลูมิเนียมอบอ่อนธรรมดาตามมาตรฐาน IEC 60228/BS 6360
ชั้นใน: ฉนวนกั้นตัวนำกึ่งตัวนำ
ฉนวน: XLPE (โพลีเอทิลีนแบบเชื่อมขวาง)
ชั้นนอก: ฉนวนกั้นแกนกึ่งตัวนำ
ฉนวนโลหะ: ฉนวนเทปทองแดง หรือ ฉนวนลวดทองแดง
ปลอกใน: วัสดุรองรับโพลีไวนิลคลอไรด์ (PVC)
เกราะ: เกราะลวดเหล็ก, เทปอลูมิเนียม, เกราะเทปเหล็กที่ไม่ใช่แม่เหล็ก
ปลอกนอก: สารประกอบโพลีไวนิลคลอไรด์ (PVC) หรือโพลีเอทิลีนความหนาแน่นปานกลาง (MDPE) หรือ LSZH
4 ข้อมูลทางเทคนิค
| แรงดันไฟฟ้าที่กำหนด UO/U | แรงดันไฟฟ้าขณะทำงาน (UM) | แรงดันทดสอบ (RMS) |
| 3.8/6.6KV | 7.2KV | 13.3KV |
| 6/10KV | 12KV | 21KV |
| 8.7/15KV | 17.5KV | 30.45KV |
| 12/20KV | 24KV | 42KV |
| 18/30KV | 36KV | 63KV |
| พื้นที่หน้าตัดที่กำหนดของสายเคเบิล | พื้นที่หน้าตัดขั้นต่ำของฉนวนลวดทองแดง | ความต้านทานกระแสตรงของฉนวนลวดทองแดงที่ 20°C |
| มม.2 | มม.2 | Ω |
| สูงสุด 120 | 16 | 1.06 |
| 150-300 | 25 | 0.72 |
| 400-630 | 35 | 0.51 |
| อุณหภูมิใช้งาน | สูงสุด 90°C |
| ช่วงอุณหภูมิ | -5°C (ปลอก PVC หรือ LSZH); -20°C (ปลอก PE) |
| อุณหภูมิไฟฟ้าลัดวงจร | 250°C (ระยะเวลาไฟฟ้าลัดวงจรสูงสุด 5 วินาที) |
| รัศมีดัดโค้ง | 15 x OD |
5สายเคเบิลหุ้มเกราะ DSTA/ATA 1x185 มม.2 12/20kv Cu/XLPE/CTS/LSZH สายไฟ IEC60502-2 เอกสารข้อมูล
| พื้นที่หน้าตัดที่กำหนด | เส้นผ่านศูนย์กลางภายนอกโดยประมาณของตัวนำ | ความหนาของฉนวน (โดยประมาณ) | ความหนาของชั้นเคลือบด้านในแบบอัดรีด | ความหนาของเทปอลูมิเนียม (โดยประมาณ) | ความหนาของปลอกนอก PVC (โดยประมาณ) | โดยประมาณ | น้ำหนักสายเคเบิลโดยประมาณ | |||
| เส้นผ่านศูนย์กลางโดยรวม | ตัวนำทองแดง | |||||||||
| ข้อมูล** | ข้อมูล** | UnA*r** | ข้อมูล** | UnA*r** | ข้อมูล** | UnA*r** | ข้อมูล** | |||
| มม.2 | มม. | มม. | มม. | มม. | มม. | มม. | มม. | มม. | กก./กม. | กก./กม. |
| 70 | 9.8 | 4.5 | 1.2 | 0.5 | 1.7 | 1.9 | 26 | 30 | 1,190 | 1,410 |
| 95 | 11.4 | 4.5 | 1.2 | 0.5 | 1.8 | 1.9 | 28 | 31 | 1,490 | 1,720 |
| 120 | 12.8 | 4.5 | 1.2 | 0.5 | 1.9 | 2 | 30 | 33 | 1,790 | 2,020 |
| 150 | 14.2 | 4.5 | 1.2 | 0.5 | 1.9 | 2 | 32 | 35 | 2,080 | 2,330 |
| 185 | 15.8 | 4.5 | 1.2 | 0.5 | 2 | 2.1 | 33 | 36 | 2,490 | 2,740 |
| 240 | 18.1 | 4.5 | 1.2 | 0.5 | 2 | 2.2 | 36 | 41 | 3,130 | 3,590 |
| 300 | 20.4 | 4.5 | 1.2 | 0.5 | 2.1 | 2.3 | 39 | 43 | 3,790 | 4,270 |
| 400 | 23.2 | 4.5 | 1.3 | 0.5 | 2.2 | 2.4 | 43 | 46 | 4,670 | 5,210 |

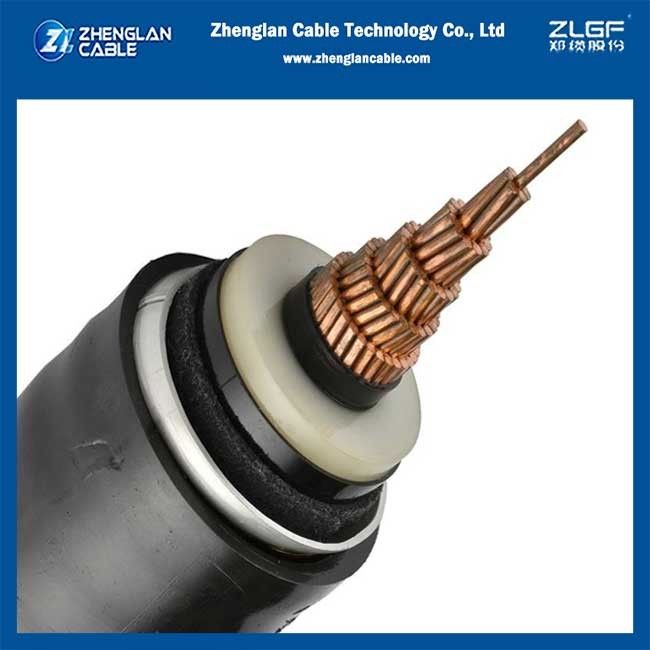

สายเคเบิลหุ้มเกราะ DSTA/ATA 1x185 มม.2 12/20kv Cu/XLPE/CTS/LSZH สายไฟ IEC60502-2 รูปภาพ
เรา, Zhenglan Cable Technology Co., Ltd, เป็นผู้ผลิตสายเคเบิลและสายไฟที่มีประสบการณ์มากกว่า 20 ปี
โรงงานของเราครอบคลุมพื้นที่ประมาณ 60,000 ตร.ม. ตั้งอยู่ในเขต Wuzhi เมือง Jiaozuo มณฑลเหอหนาน ตอนกลางของประเทศจีน
ศูนย์การขายต่างประเทศตั้งอยู่ในเมืองเจิ้งโจว มณฑลเหอหนาน ห่างจากสถานีรถไฟเจิ้งตงประมาณ 10 นาทีโดยการเดิน และห่างจากสนามบินนานาชาติซินเจิ้ง 45 นาทีโดยรถยนต์
ผลิตภัณฑ์หลักของเราคือ
ตัวนำเปลือยสำหรับสายส่งเหนือศีรษะ (ACSR, AAC, AAAC ฯลฯ)
สายไฟฉนวนสำหรับสายส่งเหนือศีรษะ 1-35kv
สายไฟกำลังแรงดันต่ำ (LV) 0.6/1kv, 1.8/3kv ฉนวน PVC/XLPE/PE สำหรับการกระจายกำลังไฟฟ้า หุ้มเกราะหรือไม่หุ้มเกราะ
สายไฟกำลังแรงดันปานกลาง (MV) 3.6/6kv, 6/10kv, 8.7/10kv, 8.7/15kv, 12/20kv, 21/35kv, 26/35kv ฉนวน XLPE สำหรับการกระจายกำลังไฟฟ้า หุ้มเกราะหรือไม่หุ้มเกราะ
สายควบคุม 300/300V, 300/500V, 450/750V, สายไฟบ้าน
