รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan cable
ได้รับการรับรอง: CCC,ISO 9001,CE...
หมายเลขรุ่น: สายเคเบิลหุ้มเกราะ
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ต่อรองได้
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: ถังไม้ ถังไม้ และถังเหล็ก ตามความต้องการของลูกค้า
เวลาการส่งมอบ: 12-15 วัน
เงื่อนไขการชำระเงิน: t/t, l/c,
วัสดุ: |
ซียู/อ.ล. |
ฉนวนกันความร้อน: |
XLPE หรือ PVC |
สีปลอกหุ้มด้านนอก: |
สีดำหรือกำหนดเอง |
แกนกลาง: |
3 |
ตัวละคร: |
หุ้มเกราะ |
เสื้อแจ็กเกต: |
พีวีซี |
หุ้มเกราะ: |
บสท./สวา |
โล่: |
เทปทองแดง |
วัสดุ: |
ซียู/อ.ล. |
ฉนวนกันความร้อน: |
XLPE หรือ PVC |
สีปลอกหุ้มด้านนอก: |
สีดำหรือกำหนดเอง |
แกนกลาง: |
3 |
ตัวละคร: |
หุ้มเกราะ |
เสื้อแจ็กเกต: |
พีวีซี |
หุ้มเกราะ: |
บสท./สวา |
โล่: |
เทปทองแดง |

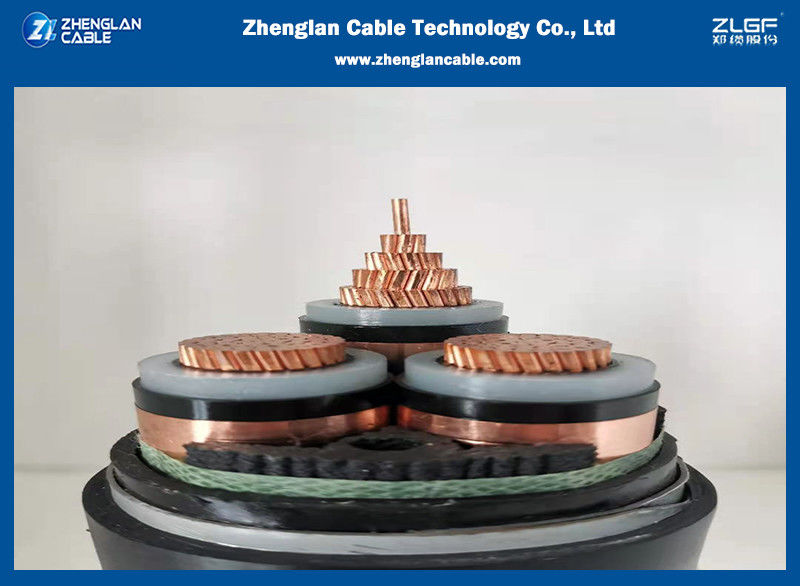

3 * 300sqmm STA แบรนด์ MV ไฟเคเบิล
1 การใช้งาน:
คาเบลหลักสามสายถูกออกแบบมาเพื่อกระจายพลังงานไฟฟ้าด้วยความดัน Uo/U ในช่วง 3.6/6.6KV ถึง 18/30KV และความถี่ 50Hz
เหมาะสําหรับการติดตั้งส่วนใหญ่ในสถานีไฟฟ้า, ในภายในและในท่อสายไฟฟ้า, ในกลางแจ้ง, ภายใต้ดินและในน้ําเครื่องสลับและโรงไฟฟ้า
2 มาตรฐาน:มาตรฐาน IEC60502-2
3 การสร้าง:
คอนดิวเตอร์: ทองแดงหรืออลูมิเนียมที่ถูกกรองเรียบตาม IEC 60228/BS 6360
ชั้นภายใน:จอครึ่งประสาน
การกันความร้อน:XLPE (Polyethylene Linked)
ชั้นภายนอก:จอแกนครึ่งประสาน
สกรีนโลหะ: สกรีนเทปทองแดงหรือสกรีนสายทองแดง
กล่องภายใน:วัสดุที่ใช้สําหรับเตียง โพลีไวนิล คลอริด (PVC)
เสื้อเกราะ: เสื้อเกราะไฟเหล็ก
ผนังภายนอก: สารประกอบโพลีวินิลเคลอริด (PVC) หรือโพลีเอเธลีนความหนาแน่นกลาง (MDPE)
4 ข้อมูลเทคนิค
| ความดันระดับ UO/U | ความดันการทํางาน (UM) | ความดันการทดสอบ (RMS) |
| 3.8/6.6KV | 7.2KV | 13.3KV |
| 6/10KV | 12KV | 21KV |
| 8.7/15KV | 17.5KV | 30.45KV |
| 12/20KV | 24KV | 42KV |
| 18/30KV | 36KV | 63KV |
| ราคาของสายไฟฟ้า | ขั้นต่ําของส่วนตัดข้ามของกรองสายทองแดง | ความต้านทานต่อสัดส่วนของกรอบสายทองแดงที่ 20 °C |
| mm2 | mm2 | Ω |
| สูงสุด 120 | 16 | 1.06 |
| 150-300 คน | 25 | 0.72 |
| 400-630 | 35 | 0.51 |
| อุณหภูมิการทํางาน | สูงสุด 90°C |
| ระยะอุณหภูมิ | -5°C ( PVC หรือ LSZH กล่อง) -20°C (PE กล่อง) |
| อุณหภูมิวงจรสั้น | 250°C (ระยะเวลาวงจรสั้นสูงสุด 5 วินาที) |
| วงจรโค้ง | 15 x OD |
5 ใบข้อมูล
| สามแกน 18/30KV (UM=36KV) | ||||||||
| NAME พื้นที่ตัดข้าม | ชื่อ ความหนาของเครื่องกันไฟ | ความหนาของเทปทองแดง | ชื่อ ความหนาของเตียง | NOM. ARMUR WIRE กว้าง | ชื่อ หนาของแผ่น | ประมาณ กว้างรวม | ประมาณ น้ําหนัก | |
| CU | AL | |||||||
| MM2 | MM | MM | MM | MM | MM | MM | กิโลกรัม/กม | |
| 50 | 8.0 | 0.1 | 1.8 | 3.15 | 3.4 | 79 | 10620 | 9680 |
| 70 | 8.0 | 0.1 | 1.8 | 3.15 | 3.5 | 82.5 | 11840 | 10440 |
| 95 | 8.0 | 0.1 | 1.9 | 3.15 | 3.6 | 86.4 | 13200 | 11350 |
| 120 | 8.0 | 0.1 | 2 | 3.15 | 3.7 | 89.9 | 14520 | 12190 |
| 150 | 8.0 | 0.1 | 2 | 3.15 | 3.8 | 93.6 | 16070 | 13280 |
| 185 | 8.0 | 0.1 | 2.1 | 3.15 | 3.9 | 97.3 | 17710 | 14090 |
| 240 | 8.0 | 0.1 | 2.2 | 3.15 | 4.1 | 103.2 | 20370 | 15460 |
| 300 | 8.0 | 0.1 | 2.3 | 3.15 | 4.3 | 108.2 | 22980 | 17210 |
| 400 | 8.0 | 0.1 | 2.4 | 3.15 | 4.5 | 116.8 | ||
