รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan cable
ได้รับการรับรอง: CCC,ISO 9001,CE...
หมายเลขรุ่น: สายเคเบิลหุ้มเกราะ
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ต่อรองได้
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: ถังไม้ ถังไม้ และถังเหล็ก ตามความต้องการของลูกค้า
เวลาการส่งมอบ: 12-15 วัน
เงื่อนไขการชำระเงิน: t/t, l/c,
วัสดุ: |
ซียู/อ.ล. |
ฉนวนกันความร้อน: |
XLPE หรือ PVC |
สีปลอกหุ้มด้านนอก: |
สีดำหรือกำหนดเอง |
แกนกลาง: |
3 |
ตัวละคร: |
หุ้มเกราะ |
เสื้อแจ็กเกต: |
พีวีซี |
หุ้มเกราะ: |
บสท./สวา |
โล่: |
เทปทองแดง |
วัสดุ: |
ซียู/อ.ล. |
ฉนวนกันความร้อน: |
XLPE หรือ PVC |
สีปลอกหุ้มด้านนอก: |
สีดำหรือกำหนดเอง |
แกนกลาง: |
3 |
ตัวละคร: |
หุ้มเกราะ |
เสื้อแจ็กเกต: |
พีวีซี |
หุ้มเกราะ: |
บสท./สวา |
โล่: |
เทปทองแดง |

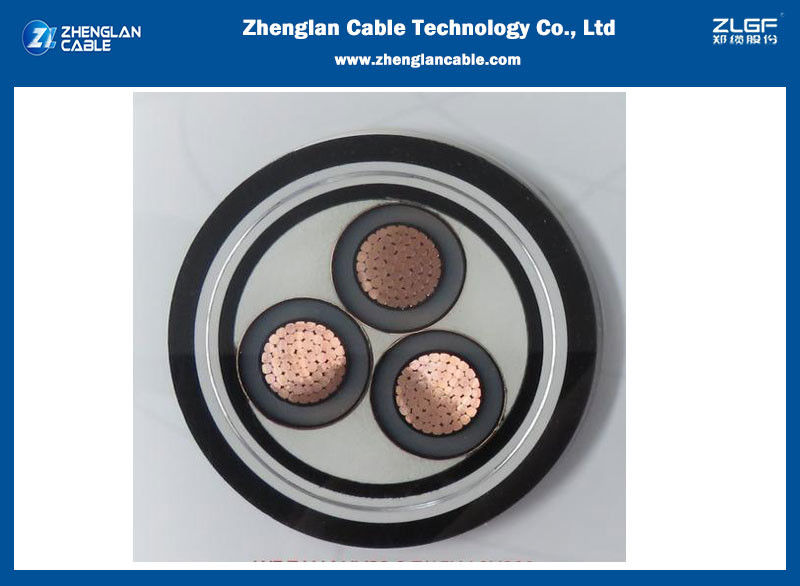

สายไฟแรงดันปานกลางหุ้มเกราะ STA ขนาด 3*300 ตร.มม.
1 การใช้งาน:
สายไฟสามแกนออกแบบมาสำหรับการจ่ายพลังงานไฟฟ้าด้วยแรงดันไฟฟ้าที่กำหนด Uo/U ตั้งแต่ 3.6/6.6KV ถึง 18/30KV และความถี่ 50Hz.
เหมาะสำหรับการติดตั้งส่วนใหญ่ในสถานีจ่ายไฟ, ภายในอาคารและในท่อร้อยสาย, ภายนอกอาคาร, ใต้ดินและในน้ำ รวมถึงการติดตั้งบนรางเคเบิลสำหรับอุตสาหกรรม, แผงสวิตช์และโรงไฟฟ้า
2 มาตรฐาน: มาตรฐาน IEC60502-2
3 โครงสร้าง:
ตัวนำ: ทองแดงหรืออลูมิเนียมอบอ่อนธรรมดาตามมาตรฐาน IEC 60228/BS 6360.
ชั้นใน: ฉนวนกึ่งตัวนำ
ฉนวน: XLPE (ครอสลิงค์โพลีเอทิลีน)
ชั้นนอก: ฉนวนแกนกึ่งตัวนำ
ฉนวนโลหะ: ฉนวนเทปทองแดงหรือฉนวนลวดทองแดง
ปลอกใน: วัสดุรองรับโพลีไวนิลคลอไรด์ (PVC)
เกราะ: เกราะลวดเหล็ก
ปลอกนอก: สารประกอบโพลีไวนิลคลอไรด์ (PVC) หรือโพลีเอทิลีนความหนาแน่นปานกลาง (MDPE)
4 ข้อมูลทางเทคนิค
| แรงดันไฟฟ้าที่กำหนด UO/U | แรงดันไฟฟ้าขณะใช้งาน (UM) | แรงดันทดสอบ (RMS) |
| 3.8/6.6KV | 7.2KV | 13.3KV |
| 6/10KV | 12KV | 21KV |
| 8.7/15KV | 17.5KV | 30.45KV |
| 12/20KV | 24KV | 42KV |
| 18/30KV | 36KV | 63KV |
| พื้นที่หน้าตัดสายไฟที่กำหนด | พื้นที่หน้าตัดขั้นต่ำของฉนวนลวดทองแดง | ความต้านทานกระแสตรงของฉนวนลวดทองแดงที่ 20°C |
| ตร.มม. | ตร.มม. | Ω |
| สูงสุด 120 | 16 | 1.06 |
| 150-300 | 25 | 0.72 |
| 400-630 | 35 | 0.51 |
| อุณหภูมิขณะใช้งาน | สูงสุด 90°C |
| ช่วงอุณหภูมิ | -5°C (ปลอก PVC หรือ LSZH); -20°C (ปลอก PE) |
| อุณหภูมิไฟฟ้าลัดวงจร | 250°C (ระยะเวลาไฟฟ้าลัดวงจรสูงสุด 5 วินาที) |
| รัศมีดัดโค้ง | 15 x OD |
5 เอกสารข้อมูล
| สามแกน 18/30KV (UM=36KV) | ||||||||
| พื้นที่หน้าตัดที่กำหนด | ความหนาฉนวนที่กำหนด | ความหนาเทปทองแดงที่กำหนด | ความหนารองรับที่กำหนด | เส้นผ่านศูนย์กลางลวดเกราะที่กำหนด | ความหนาปลอกที่กำหนด | เส้นผ่านศูนย์กลางรวมโดยประมาณ | น้ำหนักโดยประมาณ | |
| CU | AL | |||||||
| MM² | MM | MM | MM | MM | MM | MM | KG/KM | |
| 50 | 8.0 | 0.1 | 1.8 | 3.15 | 3.4 | 79 | 10620 | 9680 |
| 70 | 8.0 | 0.1 | 1.8 | 3.15 | 3.5 | 82.5 | 11840 | 10440 |
| 95 | 8.0 | 0.1 | 1.9 | 3.15 | 3.6 | 86.4 | 13200 | 11350 |
| 120 | 8.0 | 0.1 | 2 | 3.15 | 3.7 | 89.9 | 14520 | 12190 |
| 150 | 8.0 | 0.1 | 2 | 3.15 | 3.8 | 93.6 | 16070 | 13280 |
| 185 | 8.0 | 0.1 | 2.1 | 3.15 | 3.9 | 97.3 | 17710 | 14090 |
| 240 | 8.0 | 0.1 | 2.2 | 3.15 | 4.1 | 103.2 | 20370 | 15460 |
| 300 | 8.0 | 0.1 | 2.3 | 3.15 | 4.3 | 108.2 | 22980 | 17210 |
| 400 | 8.0 | 0.1 | 2.4 | 3.15 | 4.5 | 116.8 | ||
