รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan cable
ได้รับการรับรอง: CCC,ISO 9001,CE...
หมายเลขรุ่น: สายไฟหุ้มเกราะ
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ต่อรองได้
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: ถังไม้ ถังไม้ และถังเหล็ก ตามความต้องการของลูกค้า
เวลาการส่งมอบ: 12-15 วัน
เงื่อนไขการชำระเงิน: t/t, l/c,
ชื่อ: |
สายไฟหุ้มเกราะ |
วัสดุ: |
ซียู/อ.ล. |
แอปพลิเคชัน: |
สถานีไฟฟ้า |
ฉนวนกันความร้อน: |
XLPE หรือ PVC |
สีปลอกหุ้มด้านนอก: |
สีดำหรือกำหนดเอง |
แกนกลาง: |
4 |
ตัวละคร: |
หุ้มเกราะ |
เสื้อแจ็กเกต: |
พีวีซี |
หุ้มเกราะ: |
บสท./สวา |
โล่: |
เทปทองแดง |
ชื่อ: |
สายไฟหุ้มเกราะ |
วัสดุ: |
ซียู/อ.ล. |
แอปพลิเคชัน: |
สถานีไฟฟ้า |
ฉนวนกันความร้อน: |
XLPE หรือ PVC |
สีปลอกหุ้มด้านนอก: |
สีดำหรือกำหนดเอง |
แกนกลาง: |
4 |
ตัวละคร: |
หุ้มเกราะ |
เสื้อแจ็กเกต: |
พีวีซี |
หุ้มเกราะ: |
บสท./สวา |
โล่: |
เทปทองแดง |

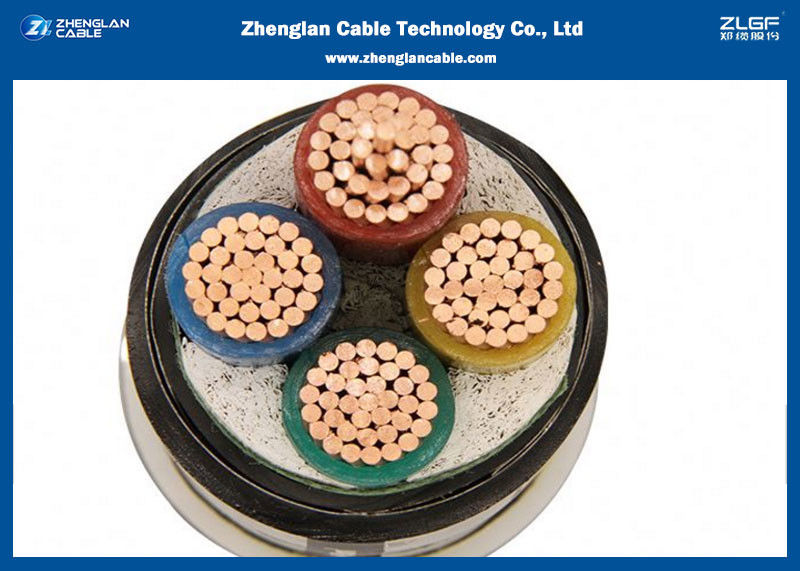

สายไฟหุ้มเกราะใต้ดิน 4 แกน ขนาด 25 มม. 35 มม. 50 มม. 70 มม. 95 มม. 120 มม. 185 มม. 240 มม. 300 มม. สายไฟ
การใช้งานของสายไฟหุ้มเกราะ:
สายไฟหุ้มเกราะเหล่านี้ใช้สำหรับจ่ายไฟฟ้าในระบบแรงดันต่ำ เหมาะสำหรับการติดตั้งทั้งภายในและภายนอกอาคาร ในท่อร้อยสายไฟ ใต้ดิน ในสถานีไฟฟ้าและสวิตช์ชิ่ง การกระจายพลังงานในท้องถิ่น โรงงานอุตสาหกรรม ที่ไม่มีความเสี่ยงต่อความเสียหายทางกล
พารามิเตอร์ของสายไฟหุ้มเกราะ
|
ชื่อ พื้นที่ |
ประมาณ ตัวนำ ประมาณ |
ชื่อ : ความหนา |
ชื่อ ปลอก ความหนา |
ชื่อ ลวดเหล็ก เส้นผ่านศูนย์กลาง |
ชื่อ เปลือกนอกจะเป็น PVC ชนิด ST2 ตามมาตรฐาน IEC 60502-1 หรือชนิด 9 ตามมาตรฐาน BS 6346/5467 ความหนา |
น้ำหนัก เส้นผ่านศูนย์กลางภายนอก ประมาณ |
น้ำหนัก มม.² |
| มม. | กก./กม. | กก./กม. | กก./กม. | กก./กม. | กก./กม. | กก./กม. | 4x1.5 |
| 1.6 | 2.5 | 1 | 1.6 | 1 | 3.15 | 415 | 4x2.5 |
| 2 | 1.8 | 1 | 1.6 | 1 | 3.15 | 490 | 4x4 |
| 2.6 | 55 | 1 | 1.6 | 1 | 3.15 | 600 | 4x6 |
| 3.1 | 69 | 1 | 1.6 | 1 | 3.15 | 730 | 4x10 |
| 4 | 0.7 | 1 | 1.6 | 1.8 | 3.15 | 970 | 4x16 |
| 5 | 0.7 | 1 | 1.6 | 2.5 | 3.15 | 1520 | 4x25 |
| 6.3 | 0.9 | 1 | 1.6 | 2.5 | 3.15 | 2010 | 4x35 |
| 7.4 | 0.9 | 1 | 1.6 | 2.5 | 31 | 2560 | 4x50 |
| 8.8 | 1 | 1.6 | 1.6 | 2.5 | 36 | 3350 | 4x70 |
| 10.6 | 1.1 | 1.2 | 1.4 | 1.8 | 40 | 4680 | 4x95 |
| 12.4 | 1.1 | 1.2 | 1.4 | 1.8 | 44 | 5710 | 4x120 |
| 14 | 1.2 | 1.4 | 2.5 | 3.2 | 3.2 | 7500 | 4x150 |
| 15.5 | 1.4 | 2.5 | 2.5 | 3.2 | 55 | 9010 | 4x185 |
| 17.4 | 1.6 | 2.5 | 2.5 | 3.2 | 61 | 10820 | 4x240 |
| 20.3 | 1.7 | 1.6 | 2.5 | 3.2 | 69 | 13630 | 4x300 |
| 22.7 | 1.8 | 3.15 | 2.5 | 3.2 | 75 | 16820 | 4x400 |
| 25.4 | 2 | 1.8 | 3.15 | 3.4 | 83 | 22230 | โครงสร้างของ |
สายไฟหุ้มเกราะ :
มีวัสดุเปลือก PVC ชนิดพิเศษ เช่น PVC ทนไฟ, PVC ป้องกันปลวก, PVC ป้องกันหนู, PVC ทนแสงแดด, PVC ทนน้ำมัน ให้เลือกตามคำขอ นอกจากนี้ยังมีวัสดุเปลือกพิเศษ เช่น LLDPE, MDPE, HDPE, LSF, CPE ให้เลือกตามคำขอ
:
มีวัสดุเปลือก PVC ชนิดพิเศษ เช่น PVC ทนไฟ, PVC ป้องกันปลวก, PVC ป้องกันหนู, PVC ทนแสงแดด, PVC ทนน้ำมัน ให้เลือกตามคำขอ นอกจากนี้ยังมีวัสดุเปลือกพิเศษ เช่น LLDPE, MDPE, HDPE, LSF, CPE ให้เลือกตามคำขอฉนวน
:
มีวัสดุเปลือก PVC ชนิดพิเศษ เช่น PVC ทนไฟ, PVC ป้องกันปลวก, PVC ป้องกันหนู, PVC ทนแสงแดด, PVC ทนน้ำมัน ให้เลือกตามคำขอ นอกจากนี้ยังมีวัสดุเปลือกพิเศษ เช่น LLDPE, MDPE, HDPE, LSF, CPE ให้เลือกตามคำขอรหัสสี:
รหัสสี (1) :
| 1 แกน | |
| แดง หรือ ดำ | 2 แกน |
| แดง, ดำ | 3 แกน |
| แดง, เหลือง, น้ำเงิน | 4 แกน |
| แดง, เหลือง, น้ำเงิน, ดำ | 5 แกน |
| แดง, เหลือง, น้ำเงิน, ดำ, เขียว | การประกอบ |
/ปลอกด้านใน : ตัวนำหุ้มฉนวนสอง สาม หรือสี่เส้น จะถูกวางเรียงกันพร้อมวัสดุเติมที่ไม่ดูดซับความชื้น และการประกอบจะถูกหุ้มด้วยชั้น PVC ที่ถูกอัดรีด ในกรณีของสายไฟที่ไม่มีเกราะ ชั้นนี้อาจถูกละเว้นได้ เปลือกนอกจะเป็น PVC ชนิด ST2 ตามมาตรฐาน IEC 60502-1 หรือชนิด 9 ตามมาตรฐาน BS 6346/5467: ลวดอลูมิเนียม/เหล็กอาบสังกะสี พันตามแนวเกลียวบนชั้นปลอกตามมาตรฐาน IEC 60502 หรือตามมาตรฐาน BS 5467, BS 6346 สายไฟแกนเดี่ยวจะต้องเป็นเกราะลวดอลูมิเนียม เทปอลูมิเนียม/เหล็ก พันตามแนวเกลียวบนชั้นปลอกของสายไฟหลายแกนตามมาตรฐาน IEC 60502
เปลือกนอกเปลือกนอก
: เปลือกนอกจะเป็น PVC ชนิด ST2 ตามมาตรฐาน IEC 60502-1 หรือชนิด 9 ตามมาตรฐาน BS 6346/5467
มีวัสดุเปลือก PVC ชนิดพิเศษ เช่น PVC ทนไฟ, PVC ป้องกันปลวก, PVC ป้องกันหนู, PVC ทนแสงแดด, PVC ทนน้ำมัน ให้เลือกตามคำขอ นอกจากนี้ยังมีวัสดุเปลือกพิเศษ เช่น LLDPE, MDPE, HDPE, LSF, CPE ให้เลือกตามคำขอรูปภาพของ สายไฟหุ้มเกราะ
