รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan Cable
ได้รับการรับรอง: ISO 9001:2015, ISO 14001:2005, CE;
หมายเลขรุ่น: เอเอซี 160ตร.มม
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1,000 เมตร
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: ถังไม้ ถังไม้ และถังเหล็ก ตามความต้องการของลูกค้า
เวลาการส่งมอบ: 10-25 วัน
เงื่อนไขการชำระเงิน: แอล/C, ที/ที,
วัสดุ: |
ลวดอลูมิเนียมดึงแข็ง |
สีปลอกหุ้มด้านนอก: |
ไม่มี |
แกนกลาง: |
ปกติหรือกำหนดเอง |
ความยาวกลองสายเคเบิล: |
ทำด้วยไม้ |
ตัวละคร: |
ตัวนำเปลือย |
พื้นที่นาม: |
10-1500ตรม |
เสื้อแจ็กเกต: |
ไม่มี |
แอปพลิเคชัน: |
สายโสหุ้ย |
วัสดุ: |
ลวดอลูมิเนียมดึงแข็ง |
สีปลอกหุ้มด้านนอก: |
ไม่มี |
แกนกลาง: |
ปกติหรือกำหนดเอง |
ความยาวกลองสายเคเบิล: |
ทำด้วยไม้ |
ตัวละคร: |
ตัวนำเปลือย |
พื้นที่นาม: |
10-1500ตรม |
เสื้อแจ็กเกต: |
ไม่มี |
แอปพลิเคชัน: |
สายโสหุ้ย |

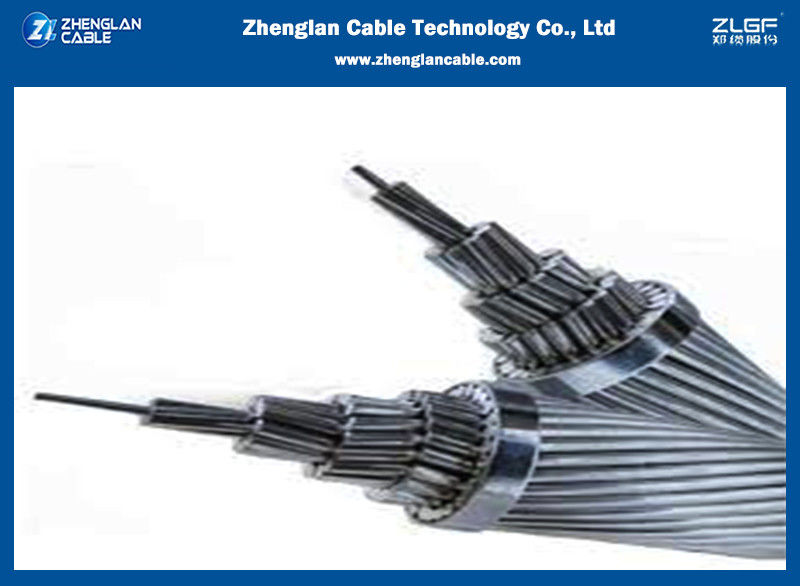

สายอลูมิเนียมเปลือย 10 ตร.มม. ถึง 1500 ตร.มม. สำหรับสายส่งกำลังเหนือศีรษะ
การใช้งาน
ตัวนำอลูมิเนียมตีเกลียว 1350 ที่แสดงในส่วนข้อมูลนี้ จัดประเภทดังนี้:
คลาส AA สำหรับตัวนำเปลือยที่ใช้ในสายส่งกำลังเหนือศีรษะ
คลาส A สำหรับตัวนำที่จะหุ้มด้วยวัสดุทนสภาพอากาศ และสำหรับตัวนำเปลือยที่ต้องการความยืดหยุ่นมากขึ้น
มีตัวนำตีเกลียวแบบกะทัดรัดสำหรับใช้ในงานเหนือศีรษะแบบเปลือย หรือสำหรับใช้กับวัสดุหุ้มหรือฉนวนทนสภาพอากาศ
คลาสหมายถึงการตีเกลียว และเป็นตัวบ่งชี้ความยืดหยุ่นสัมพัทธ์ของตัวนำ โดย AA มีความยืดหยุ่นน้อยที่สุด และ C มีความยืดหยุ่นมากที่สุด
โครงสร้าง
ลวดอลูมิเนียมอัลลอยด์ 1350-H19 ตีเกลียวแบบศูนย์กลาง
มาตรฐาน
ASTMB231,BS215 Part1,DIN48201,IEC61089
IEC 61089
|
หมายเลขข้อกำหนด
|
พื้นที่หน้าตัดที่กำหนด ตร.ม.
|
จำนวนลวดเดี่ยว
|
เส้นผ่านศูนย์กลาง มม. |
น้ำหนักต่อหน่วยความยาว กก./กม.
|
แรงดึงที่กำหนด ความต้านทาน kN
|
ความต้านทานกระแสตรง 20°C Ω/กม.
|
|
| ลวดเดี่ยว | ลวดตีเกลียว | ||||||
|
10 16 25 40 63 |
10 16 25 40 63 |
7 |
1.35 1.71 2.13 2.7 3.39 |
4.05 5.12 6.40 8.09 10.2 |
27.4 43.8 68.4 109.4 172.3 |
1.95 3.04 4.50 6.80 10.39 |
2.8633 1.7896 1.1453 0.7158 0.4545 |
|
100 125 160 200 250 |
100 125 160 200 250 |
19
|
2.59 2.89 3.27 3.66 4.09 |
12.9 14.5 16.4 18.3 20.5 |
274.8 343.6 439.8 549.7 687.1 |
17.00 21.25 26.40 32.00 40.00 |
0.2877 0.2302 0.1798 0.1439 0.1151 |
|
315 400 450 500 560 |
315 400 450 500 560 |
37 |
3.29 3.71 3.94 4.15 4.39 |
23.0 26.0 27.5 29.0 30.7 |
867.9 1102.0 1239.8 1377.6 1542.9 |
51.97 64.00 72.00 80.00 89.60 |
1.0916 0.0721 0.0641 0.0577 0.0515 |
|
630 710 800 900 1000 |
630 710 800 900 1000 |
61 |
3.63 3.85 4.09 4.33 4.57 |
32.6 34.6 36.8 39.0 41.1 |
1738.3 1959.1 2207.4 2483.3 2759.2 |
100.80 113.60 128.00 144.00 160.00 |
0.0458 0.0407 0.0361 0.0321 0.0289 |
|
1120 1250 1400 1500 |
1120 1250 1400 1500 |
91 |
3.96 4.18 4.43 4.58 |
43.5 46.0 48.7 50.4 |
3093.5 3452.6 3866.9 4143.1 |
179.2 200.00 224.00 240.00 |
0.0258 0.0231 0.0207 0.0193 |
