รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan Cable
ได้รับการรับรอง: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Model Number: AAAC120mm2(19/2.8mm) overhead bare aluminum alloy conductor BS50182
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ต่อรองได้
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: ถังไม้ ถังไม้ และถังเหล็ก ตามความต้องการของลูกค้า
เวลาการส่งมอบ: 10-20 วัน
เงื่อนไขการชำระเงิน: แอล/C, ที/ที,
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
แกนกลาง: |
ปกติหรือกำหนดเอง |
การนำไฟฟ้า: |
52.5% |
ตัวละคร: |
ตัวนำเปลือย |
Nominal Area: |
18.4~1439mm² |
พอร์ตการจัดส่ง: |
ชิงเต่า |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
แกนกลาง: |
ปกติหรือกำหนดเอง |
การนำไฟฟ้า: |
52.5% |
ตัวละคร: |
ตัวนำเปลือย |
Nominal Area: |
18.4~1439mm² |
พอร์ตการจัดส่ง: |
ชิงเต่า |
สายอลูมิเนียมเปลือยเหนือศีรษะ AAAC120mm2(19/2.8mm) BS50182
สายอลูมิเนียมเปลือยเหนือศีรษะ AAAC120mm2(19/2.8mm) BS50182 คือ ผลิตจากอลูมิเนียม-แมกนีเซียม-ซิลิคอนอัลลอยด์ความแข็งแรงสูง 6201-T81. ออกแบบมาสำหรับสายส่งและสายจำหน่าย ในวงจรเหนือศีรษะที่ต้องการความแข็งแรงเชิงกลมากกว่า AAC และความต้านทานการกัดกร่อนที่ดีกว่า ACSR. ลักษณะการหย่อนและอัตราส่วนความแข็งแรงต่อน้ำหนักของ AAAC ดีกว่าทั้ง
AAC / ACSR.
มาตรฐาน
การออกแบบพื้นฐานตามมาตรฐาน BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399/B 399M / DIN 48201 -6.
โครงสร้าง
สายเคเบิล AAAC ประกอบด้วยลวดอลูมิเนียมอัลลอยด์. ลวดอลูมิเนียมอัลลอยด์ถูกพันเป็นเกลียวแบบศูนย์กลาง.
ส่วนนี้กล่าวถึงอลูมิเนียมอัลลอยด์ประเภทแมกนีเซียมซิลิคอนที่ผ่านการอบความร้อนตามมาตรฐานสากลที่เกี่ยวข้อง ซึ่งคุณสมบัติทางไฟฟ้าและเชิงกลทั้งหมดอยู่ในค่าที่แนะนำโดยมาตรฐานที่เกี่ยวข้อง. สามารถจัดหาสายนำสัญญาณตามข้อกำหนดอื่น ๆ ที่ได้รับการยอมรับทั้งหมดได้เช่นกัน. อัลลอยด์ที่กล่าวถึงมีความแข็งแรงสูงกว่าแต่มีความนำไฟฟ้าต่ำกว่าอลูมิเนียมบริสุทธิ์. เนื่องจากมีน้ำหนักเบากว่า สายนำสัญญาณอัลลอยด์บางครั้งสามารถใช้ประโยชน์ได้แทน ACSR แบบดั้งเดิม; เนื่องจากมีภาระการแตกหักต่ำกว่าอย่างหลัง การใช้งานจึงเป็นที่นิยมโดยเฉพาะอย่างยิ่งเมื่อภาระน้ำแข็งและลมต่ำ.
(*) หมายเหตุ: ค่าพิกัดกระแสที่กล่าวถึงในตารางข้างต้นอิงตามความเร็วลม 0.6 เมตร/วินาที, รังสีความร้อนจากดวงอาทิตย์ 1200 วัตต์/ตารางเมตร, อุณหภูมิแวดล้อม 50°C และอุณหภูมิสายนำ 80°C.
คุณสมบัติทางไฟฟ้า
| ความหนาแน่น@20ºC | 2.70 กก./ลบ.ดม. |
| สัมประสิทธิ์อุณหภูมิ@20°C | 0.00360 (°C) |
| ความต้านทาน@20°C | 0.0326 โอห์ม มม.2/ม. |
| การขยายตัวเชิงเส้น |
23 x10-6(°C) |
เงื่อนไขการใช้งาน
| อุณหภูมิแวดล้อม | -5°C - 50°C |
| แรงดันลม | 80 – 130 กก./ตร.ม. |
| ความเร่งแผ่นดินไหว | 0.12 - 0.05g |
| ระดับฟ้าผ่า | 10 – 18 |
| ความชื้นสัมพัทธ์ | 5 – 100% |
สายอลูมิเนียมเปลือยเหนือศีรษะ AAAC120mm2(19/2.8mm) BS50182 พารามิเตอร์โครงสร้าง
| รหัส | พื้นที่หน้าตัดที่กำหนด | การพันเกลียว | เส้นผ่านศูนย์กลางภายนอก | น้ำหนัก | กำลังรับแรงที่กำหนด | ความต้านทานไฟฟ้า |
| มม.2 | จำนวนx มม. | มม. | กก./กม. | KN | Ω/กม. | |
| 120 | 117 | 19/2.80 | 14.0 | 322 | 32.68 | 0.2852 |

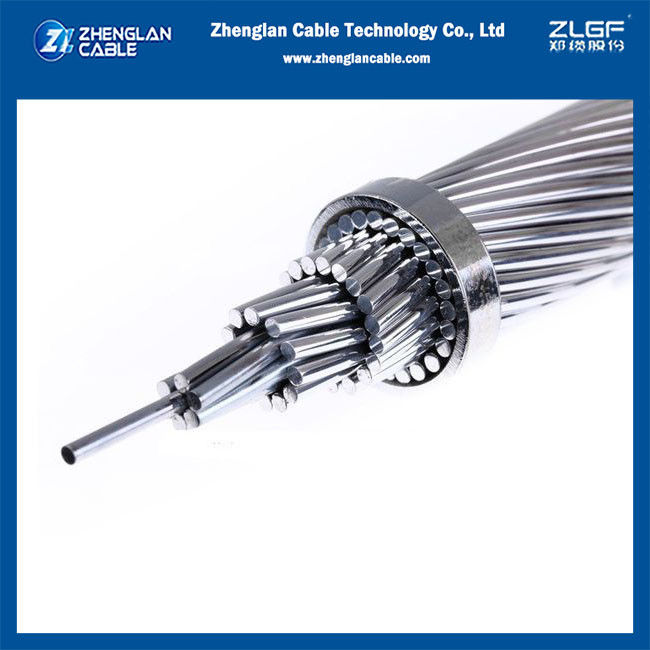

รูปภาพสายอลูมิเนียมเปลือยเหนือศีรษะ AAAC120mm2(19/2.8mm) BS50182
