รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan Cable
ได้รับการรับรอง: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Model Number: AAAC240mm2(37/2.87mm) overhead bare aluminum alloy conductor BS50182/ASTM399/399M/IEC61089
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ต่อรองได้
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: ถังไม้ ถังไม้ และถังเหล็ก ตามความต้องการของลูกค้า
เวลาการส่งมอบ: 10-20 วัน
เงื่อนไขการชำระเงิน: แอล/C, ที/ที,
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
แกนกลาง: |
ปกติหรือกำหนดเอง |
การนำไฟฟ้า: |
52.5% |
ตัวละคร: |
ตัวนำเปลือย |
Nominal Area: |
18.4~1439mm² |
พอร์ตการจัดส่ง: |
ชิงเต่า |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
แกนกลาง: |
ปกติหรือกำหนดเอง |
การนำไฟฟ้า: |
52.5% |
ตัวละคร: |
ตัวนำเปลือย |
Nominal Area: |
18.4~1439mm² |
พอร์ตการจัดส่ง: |
ชิงเต่า |
ตัวนำโลหะผสมอลูมิเนียมเปลือยเหนือศีรษะ AAAC240mm2(37/2.87mm) BS50182/ASTM399/399M/IEC61089
ตัวนำโลหะผสมอลูมิเนียมเปลือยเหนือศีรษะ AAAC120mm2(19/2.8mm) BS50182 เป็น ประกอบด้วย โลหะผสมอลูมิเนียม-แมกนีเซียม-ซิลิคอนความแข็งแรงสูง 6201-T81. โดยทั่วไปจะใช้เป็น ตัวนำเปลือยเหนือศีรษะสำหรับระบบส่งและกระจายกำลังไฟฟ้าหลักและรอง โครงสร้างที่พบมากที่สุดประกอบด้วย 7, 19, 37 และ 61 เส้น
มาตรฐาน
การออกแบบพื้นฐานตามมาตรฐาน BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399/B 399M / DIN 48201 -6
โครงสร้าง
สายเคเบิล AAAC ประกอบด้วยเส้นลวดอลูมิเนียมอัลลอยด์ เส้นลวดอลูมิเนียมอัลลอยด์ถูกพันเป็นวงกลม
ส่วนนี้กล่าวถึงโลหะผสมอลูมิเนียมประเภทแมกนีเซียมซิลิคอนที่ผ่านการอบด้วยความร้อนตามมาตรฐานสากลที่เกี่ยวข้อง ซึ่งคุณสมบัติทางไฟฟ้าและทางกลทั้งหมดอยู่ในค่าที่แนะนำโดยมาตรฐานที่เกี่ยวข้อง สามารถจัดหาตัวนำตามข้อกำหนดอื่น ๆ ที่ได้รับการยอมรับทั้งหมดได้ โลหะผสมที่กล่าวถึงมีความแข็งแรงสูงกว่าแต่มีการนำไฟฟ้าต่ำกว่าอลูมิเนียมบริสุทธิ์ เนื่องจากมีน้ำหนักเบากว่า ตัวนำอัลลอยด์บางครั้งสามารถใช้ประโยชน์ได้แทน ACSR แบบดั้งเดิมมากกว่า โดยมีแรงดึงขาดต่ำกว่าตัวนำหลัง การใช้งานจึงเป็นที่นิยมโดยเฉพาะอย่างยิ่งเมื่อภาระน้ำแข็งและลมต่ำ
(*) หมายเหตุ: ค่าพิกัดกระแสที่กล่าวถึงในตารางข้างต้นอิงตามความเร็วลม 0.6 เมตร/วินาที รังสีความร้อนจากแสงอาทิตย์ 1200 วัตต์/ตารางเมตร อุณหภูมิแวดล้อม 50°C และอุณหภูมิตัวนำ 80°C
คุณสมบัติทางไฟฟ้า
| ความหนาแน่น@20ºC | 2.70 กก./ลบ.ดม. |
| สัมประสิทธิ์อุณหภูมิ@20°C | 0.00360 (°C) |
| ความต้านทาน@20°C | 0.0326 โอห์ม มม.2/ม. |
| การขยายตัวเชิงเส้น |
23 x10-6(°C) |
เงื่อนไขการให้บริการ
| อุณหภูมิแวดล้อม | -5°C - 50°C |
| แรงลม | 80 – 130 กก./ตร.ม. |
| ความเร่งแผ่นดินไหว | 0.12 - 0.05g |
| ระดับฟ้าผ่า | 10 – 18 |
| ความชื้นสัมพัทธ์ | 5 – 100% |
ตัวนำโลหะผสมอลูมิเนียมเปลือยเหนือศีรษะ AAAC240mm2(37/2.87mm) BS50182/ASTM399/399M/IEC61089
พารามิเตอร์โครงสร้าง
| รหัส | พื้นที่หน้าตัดที่กำหนด | การพัน | เส้นผ่านศูนย์กลางภายนอก | น้ำหนัก | แรงดึงที่กำหนด | ความต้านทานไฟฟ้า |
| มม.2 | เลขที่x มม. | มม. | กก./กม. | KN | Ω/กม. | |
| 240 | 239.4 | 37/2.87 | 20.1 | 659.4 | 70.61 | 0.1387 |

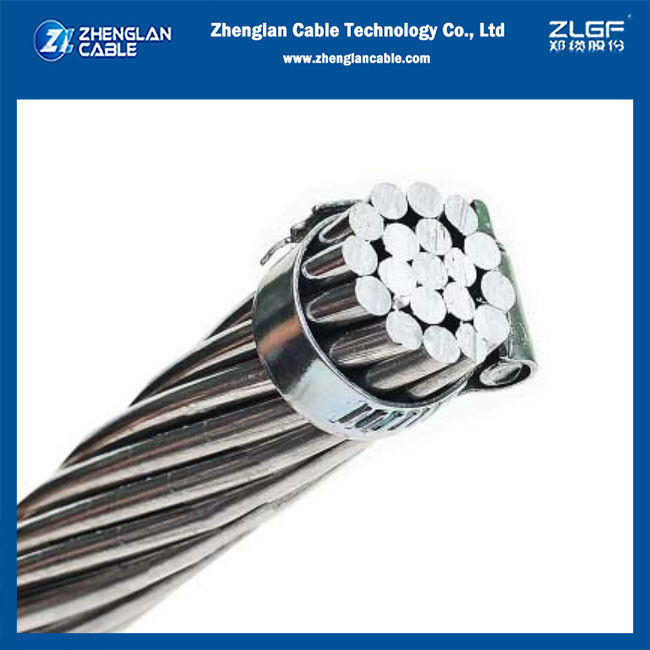

ตัวนำโลหะผสมอลูมิเนียมเปลือยเหนือศีรษะ AAAC240mm2(37/2.87mm) BS50182/ASTM399/399M/IEC61089 รูปภาพ
