รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan cable
ได้รับการรับรอง: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
หมายเลขรุ่น: สายไฟใต้ดินอลูมิเนียมราคาประหยัด 6-35kV XLPE ฉนวน STA หุ้มเกราะ - สายเคเบิลใต้ดินแรงดันปานกลาง
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1500 เมตร
ราคา: USD 1- USD 200
รายละเอียดการบรรจุ: ถังไม้ ถังไม้ และถังเหล็ก ตามความต้องการของลูกค้า
เวลาการส่งมอบ: 7-10 วันทำการ
เงื่อนไขการชำระเงิน: L/C,T/T,เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 100000 เมตรต่อเดือน
วัสดุ: |
ทองแดง |
ฉนวนกันความร้อน: |
เอ็กซ์แอลพีอี |
แกนกลาง: |
3 คอร์， 1 คอร์ |
เคเบิ้ล มาร์ค: |
การพิมพ์หมึก |
หน้าจอเมทัลลิก: |
เทปพันสายไฟทองแดง |
ตัวละคร: |
ลวดเหล็กหุ้มเกราะ, เทปเหล็กหุ้มเกราะ |
เปลือกนอก: |
PVC ปกติหรือ PVC ทนไฟ |
สีปลอกหุ้มด้านนอก: |
สีดำหรือกำหนดเอง |
วัสดุ: |
ทองแดง |
ฉนวนกันความร้อน: |
เอ็กซ์แอลพีอี |
แกนกลาง: |
3 คอร์， 1 คอร์ |
เคเบิ้ล มาร์ค: |
การพิมพ์หมึก |
หน้าจอเมทัลลิก: |
เทปพันสายไฟทองแดง |
ตัวละคร: |
ลวดเหล็กหุ้มเกราะ, เทปเหล็กหุ้มเกราะ |
เปลือกนอก: |
PVC ปกติหรือ PVC ทนไฟ |
สีปลอกหุ้มด้านนอก: |
สีดำหรือกำหนดเอง |
สายไฟฟ้าใต้ดินแบบอัลลูมิเนียมคอนดักเตอร์สัดส่วนความดันกลางนี้ ให้บริการเป็นทางออกที่คุ้มค่าสูงสําหรับการกระจายไฟฟ้า โดยไม่เสียสละความน่าเชื่อถือหรือผลงานมีสายนําอลูมิเนียมติดสาย, การกันความร้อน XLPE และการสร้าง Steel Tape Armored (STA)สายนี้ถูกออกแบบมาเพื่อการใช้งานภายในพื้นดินและภายในห้อง ที่ต้องการการป้องกันทางกล แต่น้ําหนักและค่าใช้จ่ายเป็นข้อพิจารณาสําคัญเป็นตัวเลือกที่เหมาะสมสําหรับโครงการพื้นฐานขนาดใหญ่, เครือข่ายบริการ และอุปกรณ์อุตสาหกรรมที่มองหาความสมดุลที่ดีที่สุดของผลงานและเศรษฐกิจ

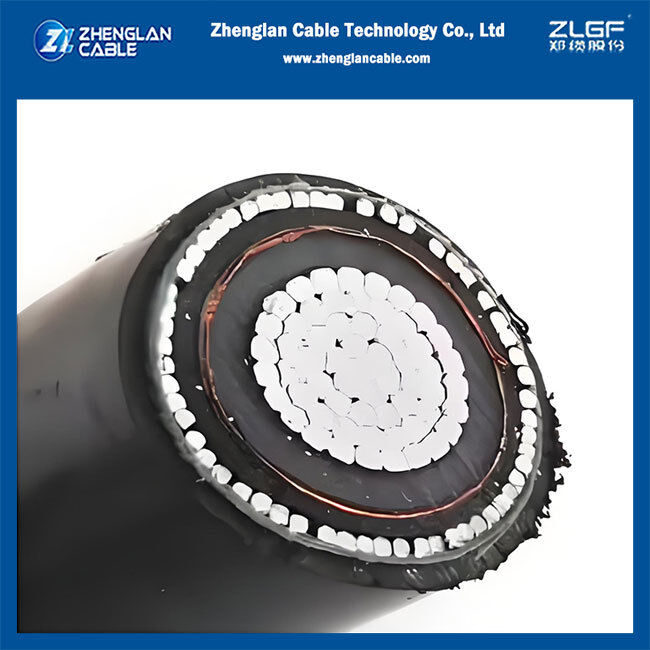

การสร้างสินค้า
ผู้ขับ: อัลลูมิเนียมแบบกระดูก (ประเภท 2) ผสมผสานเพื่อให้มีรูปร่างเรียบและกลม
สกรีนคอนดิวเตอร์: แผ่นครึ่งประสาทที่ถูกขีดออกเพื่อให้เกิดการต่อต้านไฟฟ้าที่เรียบร้อยกับอุปกรณ์กันไฟ
การกันความร้อน: XLPE (Cross-linked Polyethylene) ที่มีคุณสมบัติไฟฟ้าและความร้อนที่ดี
สกรีนกันไฟ: ชั้นครึ่งประสานที่ถูกผลักออก, มักรวมกับแผ่นโลหะ (เช่นเทปทองแดง)
สกรีนโลหะ: สกรีนเทปทองแดง
เสื้อเกราะ: เสื้อเกราะเทปเหล็ก (STA) ให้ความคุ้มกันทางกลที่แข็งแกร่งต่อการกระแทกและการบด
กล่องภายนอก: พีวีซีหรือเปีเชียร์ที่ทนทานต่อ UV และทนทานต่อแสง UV เพื่อปกป้องสายไฟจากความชื้น, สารเคมี และความเครียดของสิ่งแวดล้อม
การใช้งานทั่วไป
เครือข่ายการกระจายแหล่งหลักและรอง
พลังงานไฟฟ้าใต้ดินสําหรับโครงสร้างอุตสาหกรรมและอาคารที่อยู่อาศัย
การติดตั้งในท่อสายไฟฟ้าและถ้ํา
การใช้งานภายใน เช่น เครื่องสลับและเชื่อมแปลง
โครงการโครงสร้างพื้นฐานที่มีความรู้สึกต่อค่าใช้จ่าย
มาตรฐานการผลิตและความดัน
มาตรฐาน: IEC 60502-2, BS 6622 หรือตามความต้องการของลูกค้า
ความดันเฉพาะ:6kV ถึง 35kV
จํานวนหลัก: เซ็นคอร์เดียว หรือ 3 เซ็นคอร์
รายละเอียดเทคนิค
|
ปริมาตร |
รายละเอียด |
|
ระยะความดัน |
6-35 kV |
|
ผู้ขับ |
อลูมิเนียม ประเภทที่ 2 |
|
การกันความร้อน |
XLPE |
|
ประเภทเกราะ |
เครื่องปรับรัดเทปเหล็ก (STA) |
|
กล่องภายนอก |
PVC / PE |
|
แม็กซ์ คอนดิกเตอร์เทมป์ |
90°C (ปกติ) 250°C (คลื่นสั้น) |
|
พื้นที่ตัดข้าม |
ขนาดสูงสุด 630mm2 หรือตามความต้องการ |
ความแตกต่างที่มีอยู่
เสื้อเกราะ: ตัวเลือก STA (Steel Tape Armor) และ SWA (Steel Wire Armor) มีให้เลือก
วัสดุที่ใช้ในการปกปิด: PVC, PE หรือ HDPE
หลัก: มีการออกแบบแบบเดียวหรือ 3 หลัก
|
พื้นที่ตัดข้ามปกติ ((mm2) |
กว้างของสายประสาน (mm) |
Nom ความหนาของความละเอียด (mm) |
ความหนาของเทปทองแดง (mm) |
พื้นที่จอสายทองแดง ((mm2) |
ประมาณ กว้างความหนาแน่น (mm) |
ความหนาของโล่ (mm) |
ความหนาของหมวก (mm) |
กว้างโดยรวมประมาณ (mm) |
น้ําหนักประมาณ (kg/km) |
|
|
|
|
|
|
|
|
|
|
|
CU |
AL |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
เทคโนโลยีสายเคเบิลเจงแลน ให้บริการสายเคเบิล MV ที่ได้รับการรับรองจาก IEC 60502-2 ด้วยราคาตรงจากโรงงานที่สามารถแข่งขันได้, เวลานําเร็ว, และรายงานการทดสอบแบบครบถ้วน ติดต่อเราเพื่ออ้างอิงที่กําหนดเอง
