สายเคเบิลรวมทางอากาศ 1KV xlpe หุ้มฉนวน 2x16mm2 NFC-33-209

สายเคเบิลแบบ Bundle สำหรับอากาศ 1KV ฉนวน XLPE 2x16mm2 NFC-33-209

สายเคเบิลแบบ Bundle สำหรับอากาศ 1KV ฉนวน XLPE 2x16mm2 NFC-33-209เป็นสายเคเบิลแบบ Bundle สำหรับอากาศ (Aerial Bundled Cable) ที่ออกแบบมาโดยเฉพาะสำหรับการกระจายแรงดันไฟฟ้าต่ำสามเฟส ด้วยความทนทานสูง ติดตั้งง่าย และประสิทธิภาพที่เชื่อถือได้ จึงเป็นเรื่องสมเหตุสมผลที่จะใช้สายเคเบิล LV ABC กับเครือข่ายการกระจายไฟฟ้าส่วนใหญ่ มักใช้สำหรับพื้นที่อยู่อาศัยและชนบทเพื่อลดอันตรายจากไฟป่า ปลอกหุ้ม XLPE มีคาร์บอนแบล็คในปริมาณสูงเพื่อความทนทานต่อรังสียูวี ออกแบบมาสำหรับที่ที่ต้องการความน่าเชื่อถือ ความปลอดภัย และต้นทุนการติดตั้งต่ำ แต่เหมาะสำหรับช่วงสั้นๆ เท่านั้นเนื่องจากน้ำหนักที่เพิ่มขึ้น

ลักษณะสำคัญของสายเคเบิลคือ:
ทนทานต่อรังสีอัลตราไวโอเลต
ทนทานต่อโอโซน
มีความแข็งแรงทางไฟฟ้าสูง
น้ำหนักเบาและจัดการง่าย
การติดตั้ง: ไม่อนุญาตให้ฝังสายเคเบิลเหล่านี้ แม้จะอยู่ในท่อร้อยสายก็ตาม

โครงสร้างสายเคเบิลแบบ Bundle สำหรับอากาศ 1KV ฉนวน XLPE 2x16mm2 NFC-33-209

คุณสมบัติทางไฟฟ้า

แรงดันไฟฟ้าที่กำหนด 0.6/1kV

แรงดันทดสอบ 3.5 kV

อุณหภูมิต่ำสุดในการติดตั้ง -20°C

อุณหภูมิใช้งาน -40°C~ +90°C

อุณหภูมิสูงสุดเมื่อเกิดการลัดวงจร 250°C

อุณหภูมิสูงสุดของตัวนำ 80°C



มาตรฐาน: ANSI/ICEA S-76-474,
มาตรฐานอื่น ๆ ที่เกี่ยวข้อง: IEC60502, NFC33-209, BS7870, AS/NZS 3560 เป็นต้น



ข้อมูลทางเทคนิคสายเคเบิลแบบ Bundle สำหรับอากาศ 1KV ฉนวน XLPE 2x16mm2 NFC-33-209

จำนวนแกนและพื้นที่หน้าตัด (mm2)	ความหนาฉนวนโดยประมาณ (mm)	เส้นผ่านศูนย์กลางสายเคเบิลโดยประมาณ (mm)	ความต้านทาน DC สูงสุดที่ 20°C (Ω/km)	น้ำหนักโดยประมาณ (kg/km)
2x16	1.2	14.4	1.91	131

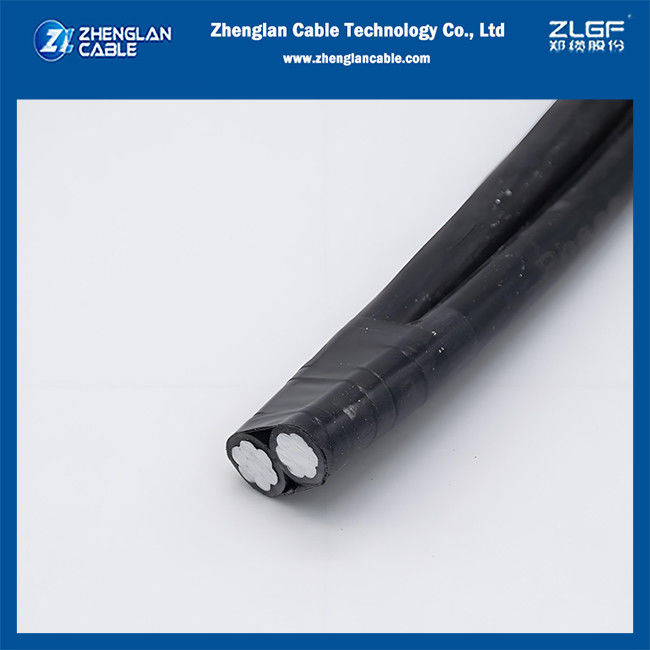

รูปภาพสายเคเบิลแบบ Bundle สำหรับอากาศ 1KV ฉนวน XLPE 2x16mm2 NFC-33-209
