รายละเอียดสินค้า
สถานที่กำเนิด: เจียวจั้ว เหอหนาน ประเทศจีน
ชื่อแบรนด์: Zhenglan Cable
ได้รับการรับรอง: ISO 9001:2020, ISO 14001:2020

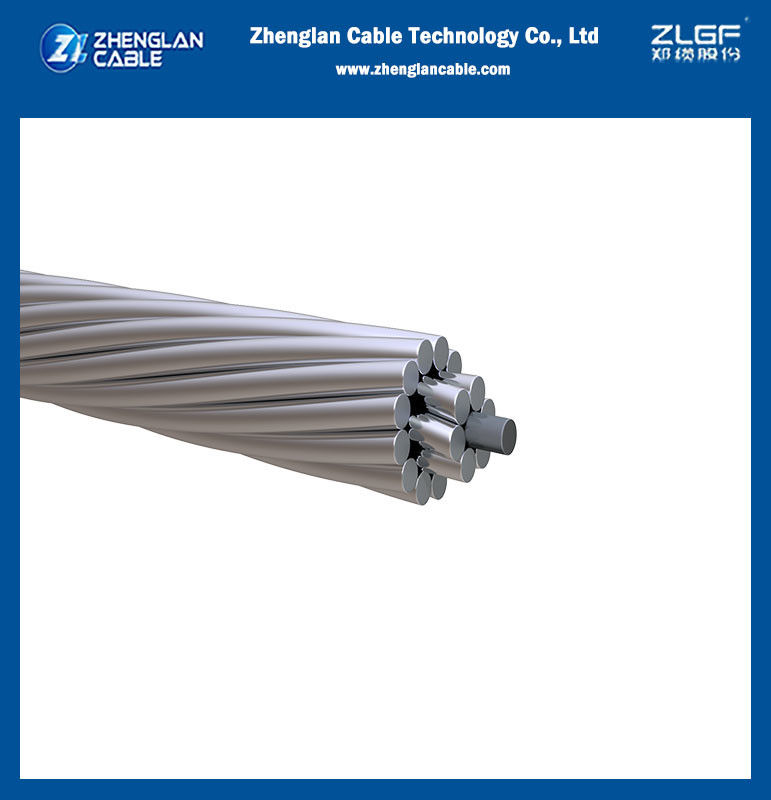

หมายเลขรุ่น: สายเคเบิล ACSR ตัวนำอลูมิเนียมเปลือย สายเคเบิลเหนือศีรษะ ACSR ACSR 120/20mm2
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1,000 เมตร
ราคา: 0.1-70usd/m
รายละเอียดการบรรจุ: กลองไม้ทั้งกลอง กลองไม้เหล็ก กลองเหล็กทั้งหมด หรือปรับแต่งเอง
เวลาการส่งมอบ: 15-30 วันทำการ
เงื่อนไขการชำระเงิน: แอล/C, T/T, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 300 ตัน/เดือน
วัสดุ: |
AAC/GSW |
มาตรฐาน: |
IEC61089, En50182, ASTM B232/232M |
ตัวละคร: |
ตัวนำเปลือย |
แอปพลิเคชัน: |
การใช้การส่งผ่านค่าโสหุ้ย |
ท่าเรือ: |
ชิงเต่า/เซี่ยงไฮ้ |
วัสดุ: |
AAC/GSW |
มาตรฐาน: |
IEC61089, En50182, ASTM B232/232M |
ตัวละคร: |
ตัวนำเปลือย |
แอปพลิเคชัน: |
การใช้การส่งผ่านค่าโสหุ้ย |
ท่าเรือ: |
ชิงเต่า/เซี่ยงไฮ้ |
สายเคเบิล ACSR ขนออลูมิเนียมนํา ACSR สายเคเบิล ACSR 120/20mm2
การใช้งาน:
คอนดิกเตอร์ ACSR Grosbeak 636MCM (26/7) คอนดิกเตอร์ท่าอากาศเปล่า ASTMB232/232Mใช้กันอย่างแพร่หลายในการถ่ายทอดพลังงานไฟฟ้าในระยะทางไกล เนื่องจากมันเหมาะสําหรับสายไฟฟ้าระยะยาว
สายเคเบิล ACSR ผู้นําอลูมิเนียมเปลือย ACSR สายเคเบิลออเวอร์เฮด ACSR 120/20mm2 :
| ความหนาแน่น @ 20oC | อลูมิเนียม: 2.703 kg/dm |
| สแตนเลสเหล็กกระปุก: 7.80 kg/dm | |
| พันธมิตรอุณหภูมิ @ 20°C | อลูมิเนียม: 0.00403 (°C) |
| ความต้านทาน @ 20°C | อลูมิเนียม: ไม่ควรเกิน 0028264 |
|
ความขยายตัวเชิงเส้น
|
อลูมิเนียม: 23 x10 (°C) |
| สแตนเลสเหล็กกระปุก: 11.5 x10 (1/°C) |
เงื่อนไขการบริการ:
| อุณหภูมิแวดล้อม | -5°C - 50°C |
| ความดันลม | 80 130 กิโลกรัม/ม |
| การเร่งกระแสแผ่นดินไหว | 0.12 - 0.05 กรัม |
| ระดับ isokeraunic | 10 18 |
| ความชื้นสัมพันธ์ | 5 ️ 100% |
สายเคเบิล ACSR ผู้นําอลูมิเนียมเปลือย ACSR สายเคเบิลออเวอร์เฮด ACSR 120/20mm2 :
| จํานวนสาย | โมดูลของความยืดหยุ่น | คออฟเซนต์การขยายเส้นตรง | |||
| AL | สแตนเลส | กิโลกรัม/มม2 | ปอนด์/ใน2 | 1/Co | 1/Fo |
| 6 | 1 | 81 | 11.5 x 106 | 19.1 x 10-6 | 10.6 x 10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 x 10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 x 10-6 | 8.5 x 10-6 |
| 18 | 1 | 67 | 9.5 x 106 | 21.2 x10-6 | 11.8 x 10-6 |
| 24 | 7 | 74 | 10.5 x 106 | 19.6 x 10-6 | 10.9 x 10-6 |
| 26 | 7 | 77 | 10.9 x 106 | 18.9 x 10-6 | 10.5 x 10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x 10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 x 106 | 17.8 x 10-6 | 9.9 x 10-6 |
| 30 | 19 | 80 | 11.4 x 106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 x 106 | 17.5 x 10-6 | 9.7 x 10-6 |
| 54 | 7 | 70 | 9.9 x 106 | 19.3 x 10-6 | 10.7 x 10-6 |
| 54 | 19 | 68 | 9.7 x 106 | 19.4 x 10-6 | 10.8 x 10-6 |
สายเคเบิล ACSR ขนออลูมิเนียมนํา ACSR สายเคเบิล ACSR 120/20mm2
| รหัส | เกจ AWG หรือ MCM |
นาม สัมพันธ์ ภาค (mm2) |
การผสมเชื้อ: หมายเลข ของ สาย x นาม กว้าง (mm) |
นาม ด้านนอก กว้าง (mm) |
นาม ค่าธรรมเนียม น้ําหนัก (kg/km) |
ภาระ ก่อน การแตก (kN) |
ปัจจุบัน ขนส่ง ความจุ |
ขนาดสูงสุด เครื่องไฟฟ้า ความต้านทาน 20oC (Ohm/km) |
||||||
| อลูมินัน | รวม | อลูมินัน | เหล็ก | อลูมินัน | เหล็ก | รวม | ||||||||
| เป็ด | 605 | 30,655 | 3,463 | 54x2,69 | 7x2,69 | 2,420 | 8,493 | 3,102 | 11,595 | 1,194 | 735 | 94,505 | ||
| ปะรัง | 605 | 30,655 | 3,459 | 24x4,03 | 7x2,69 | 2,419 | 8,481 | 3,109 | 11,590 | 9,588 | 740 | 94,505 | ||
| หนองหอย | 605 | 30,655 | 3,556 | 26x3,87 | 7x3,01 | 2,451 | 8,472 | 3,890 | 12,362 | 1,081 | 745 | 94,505 | ||
| สวิฟท์ | 636 | 32,226 | 3,320 | ขนาด 36x338 | 1x3,38 | 2,366 | 8,905 | 700 | 9,605 | 6,068 | 745 | 89,460 | ||
| นกพระ | 636 | 32,226 | 3,409 | 18x4,78 | 1x4,78 | 2,390 | 8,905 | 1,393 | 10,298 | 6,967 | 750 | 89,460 | ||
| ราง | 636 | 32,226 | 3,650 | 24x4,14 | 7x2,76 | 2,484 | 8,952 | 3,273 | 12,225 | 1,011 | 765 | 89,898 | ||
| หมากรุก | 636 | 32,226 | 3,743 | 26x3,97 | 7x3,09 | 2,515 | 8,916 | 4,101 | 13,017 | 1,119 | 775 | 89,898 | ||
| หมึก | 636 | 32,226 | 3,961 | 30x3,70 | 19x2,22 | 2,590 | 8,960 | 5,753 | 14,713 | 1,405 | 775 | 90,117 | ||
| ฟลาเมิงโก | 6,666 | 33,776 | 3,810 | 24x4,23 | 7x2,82 | 2,538 | 9,345 | 3,413 | 12,758 | 1,055 | 790 | 85,772 | ||
| กานเน็ต | 6,666 | 33,776 | 3,932 | ขนาด 26x407 | 7x3,16 | 2,575 | 9,373 | 4,288 | 13,661 | 1,173 | 795 | 85,772 | ||
| สตาร์ลิง | 7,155 | 36,254 | 4,210 | ขนาด 26x421 | 7x3,28 | 2,668 | 1003 | 4,616 | 1465 | 1,259 | 835 | 79,910 | ||
| ปีกแดง | 7,155 | 36,254 | 4,445 | 30x3,92 | 19x2,35 | 2,743 | 1006 | 6,449 | 1651 | 1,537 | 835 | 802 | ||
สายเคเบิล ACSR ขนออลูมิเนียมนํา ACSR สายเคเบิล ACSR 120/20mm2 ภาพ:
