MV 33KV แบรนเดอร์เคเบิลทองแดงนํา XLPE ความแข็งแรงการปิด

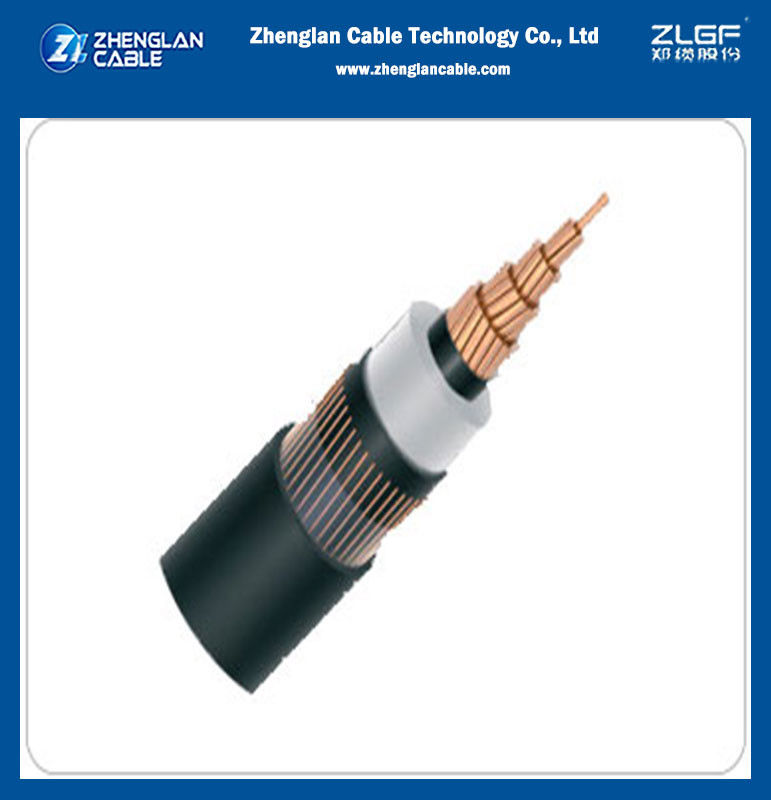

MV 33KV สายเคเบิลทองแดง

การใช้งาน:

ผลิตภัณฑ์เหมาะสําหรับใช้ในสายส่งและกระจายไฟฟ้าที่มีความถี่ความถี่ความถี่ 3.6/6kv~26/35kv

STANDARD:

GB/T127062, เท่ากับ IEC605022หรือ BS, DIN, มาตรฐาน ICEA ตามคําขอของลูกค้า

หมายเหตุ:สายเคเบิลแกนเดียวตาม BS 6622/BS 7835/IEC 60502/VDE 0276

สร้างสายไฟฟ้า

สายไฟฟ้าระดับความดันกลางถูกผลิตโดยใช้กระบวนการ monosil เราให้โรงงานที่เชี่ยวชาญสูง state-of-the-art research facilities and meticulous quality control procedures that are required for the manufacturing of PVC insulated cables for use up to 6KV and XLPE/EPR insulated cables for use at voltages up to 35 KVวัสดุทั้งหมดถูกเก็บไว้ในสภาพที่ควบคุมความสะอาดตลอดกระบวนการผลิต เพื่อให้แน่ใจว่าวัสดุประกอบกันที่เสร็จสมบูรณ์แบบ

คอนดิกเตอร์

จะใช้สายนําอลูมิเนียมหรือทองแดง สายนําที่สูงถึง 630mm2 จะเป็นวงกลม, พับ & สายสลัด และต้องสอดคล้องกับ IEC 60228 ชั้น 2630mm2 คอนดักเตอร์จะเป็นแบบวงกลมเส้นบนที่ชั้นของเทปครึ่งนําจะนํา.

สกรีนคอนดิวเตอร์

มันจะเป็นชั้นของสารประกอบครึ่งประสานที่สามารถเชื่อมต่อกันได้ โดยนําไปใช้ในกระบวนการดึงออกสามครั้งพร้อมกันบนสายประสาน พร้อมกับความละเอียดและแผ่นความละเอียดการผลักดันสามครั้ง เป็นการดําเนินงานที่มีความแม่นยําสูงเดียวที่กําจัดความเป็นไปได้ของการปนเปื้อนระหว่างชั้นที่สามารถสร้างความผิดปกติในสนามไฟฟ้าโดยการเลือกวัสดุอย่างรอบคอบและใส่ใจเฉพาะอย่างยิ่งต่อปารามิเตอร์กระบวนการเราผลิตชั้นแผ่นกันหนาวที่มีระดับที่ต้องการของแรงถอดตามที่กําหนดโดยมาตรฐานระดับชาติหรือระดับนานาชาติที่ใช้.

การกันความร้อน

นี้จะเป็นชั้นของ XLPE ที่ถูกผลักดันบนจอประปาโดยกระบวนการผลักดันสามเท่า พร้อมกับจอประปาและจอกัน

สกรีนกันไฟ

มันจะเป็นชั้นของสารประกอบครึ่งประปาที่สามารถเชื่อมต่อกันได้ ซึ่งจะถูกนําไปใช้ด้วยกระบวนการผลักดันสามครั้งบนอุปกรณ์ประปา

สกรีนโลหะ

จะประกอบด้วยชั้นของเทปทองแดงที่นํามาใช้แบบกระบอกกระบอก โดยมีการผสมผสานกันบนหน้าจอกันความร้อน โดยสามารถนําไปใช้ในส่วนอื่น ๆ ของจอโลหะตามความต้องการของลูกค้าได้ตามคําขอ

การวาง

ในกรณีที่มีสายไฟ 3 หลัก หลัก 3 หลักถูกวางด้วยสารเติมที่ไม่เป็นไฮกรอสโกปิค เช่นสารเติมพอลิโพรพีเลน ((PP) ในช่องว่าง และเทปผูกพันถูกใช้ด้วยการผสมผสานเทปผูกพันธุ์เหล่านี้สามารถทําจาก PVC หรือโพลีเอเธลีนผสม.

หมวกภายใน (หมวกนอน) สําหรับสายไฟลักษณะเกราะ

ชั้น PVC หรือ PE ที่ถูกผลักออกถูกนําไปใช้บนแกนที่วางไว้สําหรับสายเคเบิลที่ป้อมกัน โดยปกติ PVC เป็นเกรด ST2 และ PE เป็นเกรด ST7 ตาม IEC 60502 ส่วน 2

อุปกรณ์เสริมทหาร

ในกรณีของเคเบิลที่ป้อมกัน ป้อมกันถูกนําไปใช้แบบกระบอกกระบอกบนชั้นใน สําหรับเคเบิลที่มีแกนเดียว มันทําจากสายอลูมิเนียม และสําหรับเคเบิลหลายแกนเสื้อเกราะสามารถเป็นหนึ่งในตัวเลือกต่อไปนี้:

a) สายเหล็กเหล็กกระปุก

b) เทปเหล็กเหล็กกระปุก

มากกว่าเชียท

แผ่น extruded ถูกนําไปใช้บนความแข็งแรงในกรณีของสายเคเบิล armoured และเหนือ core วางขึ้นในกรณีของสายเคเบิล unarmoured วัสดุ sheath นอกสามารถเป็นทั้ง PVC, PE, HDPE หรือ MDPE

สายไฟฟ้าระดับความดันกลางมักถูกจัดส่งด้วย PVC สีแดง ภายในแผ่นที่ตรงกับ BS 6622 หรือ IEC 60502สีอื่น ๆ อาจมีให้เหมาะสมกับการพิจารณาด้านการติดตั้ง เช่น ผลของรังสี UV และการประกอบดินที่แตกต่างกันสูตรป้องกันหนอนพยาธิยังสามารถนําเสนอได้นอกจากแผ่นที่เคลือบด้วยกราฟไทต์ เมื่อมีการทดสอบแผ่นที่สถานที่

ความสามารถในการเผาไหม้บนแผ่นเคเบิล

คาเบิ้ลยังสามารถถูกจัดส่งด้วย PVC ที่มีความอ่อนเพลิงพิเศษ ภายในกล่องเพื่อให้สอดคล้องกับมาตรฐาน IEC 60332เรายังสามารถจําหน่ายสายไฟฟ้าที่มีหุ้มลดควันไร้ฮาโลเจน (LSZH) ตามมาตรฐาน BS 7211 และ BS 6724 หรือมาตรฐานนานาชาติอื่น ๆ ที่เทียบเท่า.

ลักษณะการทํางาน

ความแรงดันประจําความแรง U0/U: 3.6/6kv~26/35kv

อุณหภูมิการทํางานที่อนุญาตสูงสุดของสายไฟ:90oC.

อุณหภูมิสั้นสุดของวงจรสั้นของตัวนําไม่เกิน 2500C (ระยะเวลาสูงสุด 5 วินาที)

แพร่เส้นโค้งของสายไฟฟ้าที่มีแกนเดียวไม่ควรต่ํากว่า 20 เท่าของกว้างสายไฟฟ้า

วงศ์โค้งของเคเบิลหลายแกนไม่ควรต่ํากว่า 15 เท่าของกว้างเคเบิล

ปริมาตร:

การวาด
