รายละเอียดสินค้า
สถานที่กำเนิด: เจียวจั้ว เหอหนาน ประเทศจีน
ชื่อแบรนด์: Zhenglan Cable
ได้รับการรับรอง: ISO 9001:2020, ISO 14001:2020
หมายเลขรุ่น: ตัวนำ ACSR Grosbeak 636MCM (26/7) ตัวนำเปลือยเหนือศีรษะ ASTMB232/232M
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 500-10,000 เมตร
ราคา: 0.1-70usd/m
รายละเอียดการบรรจุ: กลองไม้ทั้งกลอง กลองไม้เหล็ก กลองเหล็กทั้งหมด หรือปรับแต่งเอง
เวลาการส่งมอบ: 15-30 วันทำการ
เงื่อนไขการชำระเงิน: แอล/C, T/T, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 300 ตัน/เดือน
วัสดุ: |
AAC/GSW |
มาตรฐาน: |
IEC61089, En50182, ASTM B232/232M |
พื้นที่หน้าตัดที่กำหนด s150: |
กรอสบีก |
ตัวละคร: |
ตัวนำเปลือย |
แอปพลิเคชัน: |
การใช้การส่งผ่านค่าโสหุ้ย |
ท่าเรือ: |
ชิงเต่า/เซี่ยงไฮ้ |
วัสดุ: |
AAC/GSW |
มาตรฐาน: |
IEC61089, En50182, ASTM B232/232M |
พื้นที่หน้าตัดที่กำหนด s150: |
กรอสบีก |
ตัวละคร: |
ตัวนำเปลือย |
แอปพลิเคชัน: |
การใช้การส่งผ่านค่าโสหุ้ย |
ท่าเรือ: |
ชิงเต่า/เซี่ยงไฮ้ |
ตัวนำ ACSR Grosbeak 636MCM (26/7) ตัวนำเปลือยเหนือศีรษะ ASTMB232/232M
แอปพลิเคชัน:
ตัวนำ ACSR Grosbeak 636MCM (26/7) ตัวนำเปลือยเหนือศีรษะ ASTMB232/232Mมีการใช้กันอย่างแพร่หลายสำหรับการส่งพลังงานไฟฟ้าในระยะทางไกล เนื่องจากเหมาะสำหรับช่วงสายเหนือศีรษะที่ยาว นอกจากนี้ยังใช้เป็นตัวส่งกำลังสำหรับรองรับสายไฟฟ้าเหนือศีรษะ
ตัวนำ ACSR Grosbeak 636MCM (26/7) ตัวนำเปลือยเหนือศีรษะ ASTMB232/232Mคุณสมบัติทางไฟฟ้า:
| ความหนาแน่น@20°C | อะลูมิเนียม: 2.703 กก./ลบ.ม |
| เหล็กกัลวาไนซ์: 7.80 กก./ลบ.ม | |
| ค่าสัมประสิทธิ์อุณหภูมิ@20°C | อะลูมิเนียม: 0.00403 (°C) |
| ความต้านทานที่ 20°C | อะลูมิเนียม: ไม่ควรเกิน 0.028264 |
|
การขยายตัวเชิงเส้น
|
อะลูมิเนียม: 23 x10 (°C) |
| เหล็กกัลวาไนซ์: 11.5 x10 (1/°C) |
เงื่อนไขการบริการ:
| อุณหภูมิแวดล้อม | -5°ซ - 50°ซ |
| แรงดันลม | 80 – 130กก./ม |
| การเร่งความเร็วของแผ่นดินไหว | 0.12 - 0.05ก |
| ระดับไอโซเคอเรอูนิก | 10 – 18 |
| ความชื้นสัมพัทธ์ | 5 – 100% |
ตัวนำ ACSR Grosbeak 636MCM (26/7) ตัวนำเปลือยเหนือศีรษะ ASTMB232/232Mคุณสมบัติอื่นๆ:
| จำนวนสายไฟ | โมดูลความยืดหยุ่น | ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น | |||
| อัล | เหล็ก | กก./มม2 | ปอนด์/นิ้ว2 | 1/C° | 1/ฟ |
| 6 | 1 | 81 | 11.5x106 | 19.1x10-6 | 10.6x10-6 |
| 6 | 7 | 77 | 11.0x106 | 19.8x10-6 | 11.0x10-6 |
| 12 | 7 | 107 | 15.2x106 | 15.3x10-6 | 8.5x10-6 |
| 18 | 1 | 67 | 9.5x106 | 21.2x10-6 | 11.8x10-6 |
| 24 | 7 | 74 | 10.5x106 | 19.6x10-6 | 10.9x10-6 |
| 26 | 7 | 77 | 10.9x106 | 18.9x10-6 | 10.5x10-6 |
| 28 | 7 | 79 | 11.2x106 | 18.4x10-6 | 10.2x10-6 |
| 30 | 7 | 82 | 11.6x106 | 17.8x10-6 | 9.9x10-6 |
| 30 | 19 | 80 | 11.4x106 | 18.0x10-6 | 10.0x10-6 |
| 32 | 19 | 82 | 11.7x106 | 17.5x10-6 | 9.7x10-6 |
| 54 | 7 | 70 | 9.9x106 | 19.3x10-6 | 10.7x10-6 |
| 54 | 19 | 68 | 9.7x106 | 19.4x10-6 | 10.8x10-6 |
ตัวนำ ACSR Grosbeak 636MCM (26/7) ตัวนำเปลือยเหนือศีรษะ ASTMB232/232Mพารามิเตอร์การก่อสร้าง
| รหัส | เกจ AWG หรือ เอ็มซีเอ็ม |
ที่กำหนด ข้าม ส่วน (มม.²) |
การทำเกลียว: เลขที่ ของ สายไฟ x ที่กำหนด เส้นผ่านศูนย์กลาง (มม.) |
ที่กำหนด ภายนอก เส้นผ่านศูนย์กลาง (มม.) |
ที่กำหนด สุทธิ น้ำหนัก (กก./กม.) |
โหลด ก่อน การแตกร้าว (กิโลนิวตัน) |
ปัจจุบัน แบก ความจุ |
สูงสุด ไฟฟ้า ความต้านทาน 20เซลเซียส (โอห์ม/กม.) |
||||||
| อลูมิเนียม | ทั้งหมด | อลูมิเนียม | เหล็ก | อลูมิเนียม | เหล็ก | ทั้งหมด | ||||||||
| เป็ด | 605 | 30,655 | 3,463 | 54x2,69 | 7x2,69 | 2,420 | 8,493 | 3,102 | 11,595 | 1,194 | 735 | 94,505 | ||
| นกยูง | 605 | 30,655 | 3,459 | 24x4,03 | 7x2,69 | 2,419 | 8,481 | 3,109 | 11,590 | 9,588 | 740 | 94,505 | ||
| ทะเลาะ | 605 | 30,655 | 3,556 | 26x3,87 | 7x3,01 | 2,451 | 8,472 | 3,890 | 12,362 | 1,081 | 745 | 94,505 | ||
| สวิฟท์ | 636 | 32,226 | 3,320 | 36x3,38 | 1x3,38 | 2,366 | 8,905 | 700 | 9,605 | 6,068 | 745 | 89,460 | ||
| คิงเบิร์ด | 636 | 32,226 | 3,409 | 18x4,78 | 1x4,78 | 2,390 | 8,905 | 1,393 | 10,298 | 6,967 | 750 | 89,460 | ||
| โกง | 636 | 32,226 | 3,650 | 24x4,14 | 7x2,76 | 2,484 | 8,952 | 3,273 | 12,225 | 1,011 | 765 | 89,898 | ||
| กรอสบีก | 636 | 32,226 | 3,743 | 26x3,97 | 7x3,09 | 2,515 | 8,916 | 4,101 | 13,017 | 1,119 | 775 | 89,898 | ||
| นกกระยาง | 636 | 32,226 | 3,961 | 30x3,70 | 19x2,22 | 2,590 | 8,960 | 5,753 | 14,713 | 1,405 | 775 | 90,117 | ||
| ฟลามิงโก | 6,666 | 33,776 | 3,810 | 24x4,23 | 7x2,82 | 2,538 | 9,345 | 3,413 | 12,758 | 1,055 | 790 | 85,772 | ||
| แกนเนต | 6,666 | 33,776 | 3,932 | 26x4,07 | 7x3,16 | 2,575 | 9,373 | 4,288 | 13,661 | 1,173 | 795 | 85,772 | ||
| สตาร์ลิ่ง | 7,155 | 36,254 | 4,210 | 26x4,21 | 7x3,28 | 2,668 | 1003 | 4,616 | 1465 | 1,259 | 835 | 79,910 | ||
| เรดวิง | 7,155 | 36,254 | 4,445 | 30x3,92 | 19x2,35 | 2,743 | 1006 | 6,449 | 1651 | 1,537 | 835 | 802 | ||

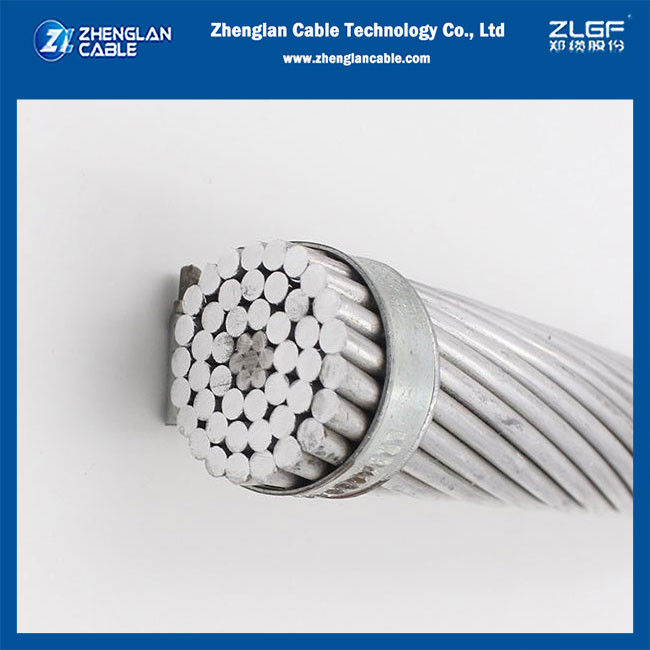

ตัวนำ ACSR Grosbeak 636MCM (26/7) ตัวนำเปลือยเหนือศีรษะ ASTMB232/232Mภาพทางกายภาพ:
