รายละเอียดสินค้า
สถานที่กำเนิด: หญ., ซีเอ็น
ชื่อแบรนด์: Zhenglan Cable
ได้รับการรับรอง: ISO 9001, ISO14001, ISO45001
หมายเลขรุ่น: ตัวนำอะลูมิเนียมเสริมเหล็ก ACSR Duck 605MCM ตัวนำเปลือยเหนือศีรษะ
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 3ตัน
ราคา: 0.1-100USD/m
รายละเอียดการบรรจุ: กลองไม้ กลองเหล็กไม้
เวลาการส่งมอบ: ขึ้นอยู่กับปริมาณ
เงื่อนไขการชำระเงิน: แอล/C, ที/ที,
สามารถในการผลิต: 15 ตัน/วัน
วัสดุ: |
อลูมิเนียม, ลวดเหล็ก ganvalnized |
ฉนวนกันความร้อน: |
ไม่มี |
ความยาวกลองสายเคเบิล: |
ปกติหรือกำหนดเอง |
ตัวละคร: |
ตัวนำเปลือย |
ท่าเรือ: |
ท่าเรือเทียนจินหรือชิงเต่า |
มาตรฐาน: |
IEC61089, ASTM B232/232M |
วัสดุ: |
อลูมิเนียม, ลวดเหล็ก ganvalnized |
ฉนวนกันความร้อน: |
ไม่มี |
ความยาวกลองสายเคเบิล: |
ปกติหรือกำหนดเอง |
ตัวละคร: |
ตัวนำเปลือย |
ท่าเรือ: |
ท่าเรือเทียนจินหรือชิงเต่า |
มาตรฐาน: |
IEC61089, ASTM B232/232M |

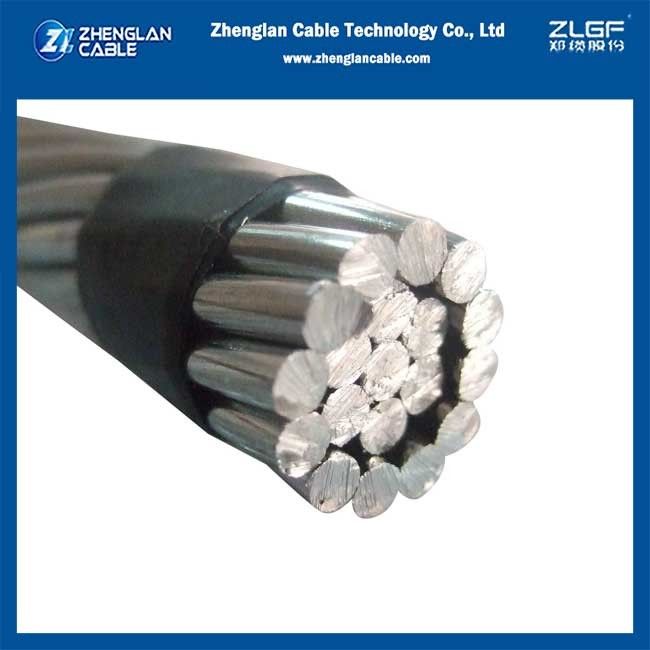

สายอลูมิเนียมเสริมเหล็ก ACSR Duck 605MCM ตัวนำเปลือยเหนือศีรษะ
การใช้งาน
สายอลูมิเนียมเสริมเหล็ก ACSR Duck 605MCM ตัวนำเปลือยเหนือศีรษะนิยมใช้สำหรับการข้ามแม่น้ำ สายดินเหนือศีรษะ และการติดตั้งที่ต้องการช่วงยาวพิเศษ ใช้เป็นสายส่งกำลังเหนือศีรษะแบบเปลือย และเป็นสายส่งกำลังหลักและรอง มีประวัติการใช้งานยาวนานเนื่องจากความประหยัด ความน่าเชื่อถือ และอัตราส่วนความแข็งแรงต่อน้ำหนัก
มาตรฐานสายไฟฟ้าตัวนำเปลือย
การออกแบบพื้นฐานตามมาตรฐาน BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110
หมายเหตุ:ค่าพิกัดกระแสที่กล่าวถึงในตารางข้างต้นอิงตามความเร็วลม 0.6 เมตร/วินาที, การแผ่รังสีความร้อนจากดวงอาทิตย์ 1200 วัตต์/ตารางเมตร, อุณหภูมิแวดล้อม 50°C และอุณหภูมิตัวนำ 80°C
โครงสร้างสายไฟฟ้าตัวนำเปลือย
ตัวนำ ACSR ประกอบด้วยลวดอลูมิเนียมและเหล็กอาบสังกะสีหลายเส้น พันเป็นชั้นๆ แกนกลางลวดหรือลวดทำจากเหล็กอาบสังกะสี และชั้นนอกหรือชั้นนอก แกนเหล็กอาบสังกะสีปกติประกอบด้วย 1, 7 หรือ 19 เส้น เส้นผ่านศูนย์กลางของลวดเหล็กและอลูมิเนียมอาจเท่ากันหรือต่างกัน
โดยการปรับสัดส่วนของอลูมิเนียมและเหล็กให้เหมาะสม สามารถบรรลุคุณสมบัติที่ต้องการสำหรับการใช้งานเฉพาะอย่างได้ สามารถเพิ่ม U.T.S. ได้โดยการเพิ่มปริมาณเหล็ก และเพิ่มความสามารถในการนำกระแสได้โดยการเพิ่มปริมาณอลูมิเนียม
คุณสมบัติทางไฟฟ้า
| ความหนาแน่น@20°C | อลูมิเนียม: 2.703 กก./ลบ.ดม. |
| เหล็กอาบสังกะสี: 7.80 กก./ลบ.ดม. | |
| สัมประสิทธิ์อุณหภูมิ@20°C | อลูมิเนียม: 0.00403 (°C) |
| ความต้านทาน@20°C | อลูมิเนียม: ไม่ควรเกิน 0.028264 |
|
การขยายตัวเชิงเส้น
|
อลูมิเนียม: 23 x10 (°C) |
| เหล็กอาบสังกะสี: 11.5 x10 (1/°C) |
เงื่อนไขการใช้งาน
| อุณหภูมิแวดล้อม | -5°C - 50°C |
| แรงลม | 80 – 130 กก./ตร.ม. |
| ความเร่งแผ่นดินไหว | 0.12 - 0.05g |
| ระดับฟ้าผ่า | 10 – 18 |
| ความชื้นสัมพัทธ์ | 5 – 100% |
ข้อมูลทางเทคนิค
| จำนวนลวด | โมดูลัสของความยืดหยุ่น | สัมประสิทธิ์การขยายตัวเชิงเส้น | |||
| AL | เหล็ก | กก./ตร.มม. | ปอนด์/ตร.นิ้ว | 1/C° | 1/F° |
| 6 | 1 | 81 | 11.5 x106 | 19.1 x10-6 | 10.6 x10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 x10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 x10-6 | 8.5 x10-6 |
| 18 | 1 | 67 | 9.5 x106 | 21.2 x10-6 | 11.8 x10-6 |
| 24 | 7 | 74 | 10.5 x106 | 19.6 x10-6 | 10.9 x10-6 |
| 26 | 7 | 77 | 10.9 x106 | 18.9 x10-6 | 10.5 x10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 x106 | 17.8 x10-6 | 9.9 x10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 x106 | 17.5 x10-6 | 9.7 x10-6 |
| 54 | 7 | 70 | 9.9 x106 | 19.3 x10-6 | 10.7 x10-6 |
| 54 | 19 | 68 | 9.7 x106 | 19.4 x10-6 | 10.8 x10-6 |
สายอลูมิเนียมเสริมเหล็ก ACSR Duck 605MCM ตัวนำเปลือยเหนือศีรษะพารามิเตอร์
| มาตรฐานอเมริกัน ASTM B232-B232 M1999 | ||||||||
| คำรหัส | การพัน | การพัน | เส้นผ่านศูนย์กลางภายนอกโดยประมาณ | มวล | กำลังรับแรงที่กำหนด | |||
| ลวดอลูมิเนียม | ลวดเหล็ก | |||||||
| จำนวน | เส้นผ่านศูนย์กลาง | จำนวน | เส้นผ่านศูนย์กลาง | |||||
| มม. | มม. | มม. | กก./กม. | kN | ||||
| Raven | 6/1 | 6 | 3.37 | 1 | 3.37 | 10.11 | 216.08 | 19.48 |
| Minorca | 12/7 | 12 | 2.44 | 7 | 2.44 | 12.22 | 411.18 | 50.26 |
| Quail | 6/1 | 6 | 3.78 | 1 | 3.78 | 11.35 | 272.04 | 23.58 |
| Leghorn | 12/7 | 12 | 2.69 | 7 | 2.69 | 13.46 | 499.28 | 60.5 |
| Guinea | 12/7 | 12 | 2.92 | 1 | 2.92 | 14.63 | 589.76 | 71.17 |
| Pigeon | 6/1 | 6 | 4.25 | 1 | 4.25 | 12.75 | 343.02 | 29.45 |
| Dotterel | 12/7 | 12 | 3.08 | 7 | 3.08 | 15.42 | 656.13 | 76.95 |
| Dorking | 12/7 | 12 | 3.2 | 7 | 3.2 | 16.03 | 707.92 | 83.18 |
| Brahma | 16/19 | 16 | 2.86 | 19 | 2.48 | 18.14 | 1003.91 | 126.33 |
| Cochin | 12/7 | 12 | 3.37 | 7 | 3.37 | 16.87 | 783.96 | 92.08 |
| Penguin | 6/1 | 6 | 4.77 | 1 | 4.77 | 14.3 | 432.76 | 37.14 |
| Partidge | 26/7 | 26 | 2.57 | 7 | 2 | 16.31 | 546.01 | 50.26 |
| Waxwing | 18/1 | 18 | 3.09 | 1 | 3.09 | 15.47 | 430.23 | 30.69 |
| Ostrich | 26/7 | 26 | 2.73 | 7 | 2.12 | 17.27 | 613.42 | 56.49 |
| Oriole | 30/7 | 30 | 2.69 | 1 | 2.69 | 18.82 | 783.37 | 76.95 |
| Linnet | 26/7 | 26 | 2.89 | 7 | 2.25 | 18.29 | 687.53 | 62.72 |
| Widgeon | 18/1 | 18 | 3.47 | 1 | 3.47 | 17.37 | 542.88 | 38.7 |
| Lark | 30/7 | 30 | 2.92 | 7 | 2.92 | 20.47 | 925.34 | 90.3 |
| Ibis | 26/7 | 26 | 3.14 | 7 | 2.44 | 19.89 | 812.54 | 72.51 |
