รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan Cable
ได้รับการรับรอง: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
หมายเลขรุ่น: ลวดตัวนำอลูมิเนียมเปลือยโลหะผสมเหนือศีรษะ AAAC 120mm2 2.8 มม. DIN48201
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 3000meters
ราคา: 0.1-90USD/m
รายละเอียดการบรรจุ: ถังไม้ ถังไม้ และถังเหล็ก ตามความต้องการของลูกค้า
เวลาการส่งมอบ: 15 วัน
เงื่อนไขการชำระเงิน: แอล/C, T/T, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 15-30 ตัน/วัน
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
มาตรฐาน: |
ASTM B399/B399M, ASTMB398/398M, IEC61089 |
ประเทศต้นกำเนิด: |
จีน |
ทดสอบ: |
100% |
ตัวละคร: |
ตัวนำเปลือย |
พอร์ตที่ใกล้ที่สุด: |
ท่าเรือชิงเต่า |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
มาตรฐาน: |
ASTM B399/B399M, ASTMB398/398M, IEC61089 |
ประเทศต้นกำเนิด: |
จีน |
ทดสอบ: |
100% |
ตัวละคร: |
ตัวนำเปลือย |
พอร์ตที่ใกล้ที่สุด: |
ท่าเรือชิงเต่า |
สายตัวนำเปลือยเหนือศีรษะ AAAC 120 ตร.มม. 19/2.8 มม. อลูมิเนียมอัลลอยด์ทั้งหมด DIN48201/IEC61089
การใช้งาน: AAAC ส่วนใหญ่ใช้เป็นสายส่งเหนือศีรษะเปลือย และเป็นสายจำหน่ายหลักและรอง นอกจากนี้ยังเหมาะสำหรับการวางข้ามแอ่ง แม่น้ำ และหุบเขาที่มีลักษณะทางภูมิศาสตร์พิเศษ
มาตรฐาน
การออกแบบพื้นฐานตามมาตรฐาน BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399/B 399M / DIN 48201 -6
โครงสร้างของ สายตัวนำอลูมิเนียมอัลลอยด์เปลือยเหนือศีรษะ AAAC 120 ตร.มม. 2.8 มม. DIN48201
สาย AAAC ประกอบด้วยลวดอลูมิเนียมอัลลอยด์ ลวดอลูมิเนียมอัลลอยด์ถูกพันเป็นเกลียวแบบศูนย์กลาง
ส่วนนี้กล่าวถึงอลูมิเนียมอัลลอยด์ประเภทแมกนีเซียมซิลิกอนที่ผ่านการอบร้อนตามมาตรฐานสากลที่เกี่ยวข้อง ซึ่งคุณสมบัติทางไฟฟ้าและทางกลทั้งหมดอยู่ในค่าที่แนะนำโดยมาตรฐานที่เกี่ยวข้อง สามารถจัดหาสายตัวนำตามข้อกำหนดอื่น ๆ ที่ได้รับการยอมรับทั้งหมดได้ อัลลอยด์ที่กล่าวถึงมีความแข็งแรงสูงกว่าแต่มีความนำไฟฟ้าต่ำกว่าอลูมิเนียมบริสุทธิ์ เนื่องจากมีน้ำหนักเบากว่า ตัวนำอัลลอยด์บางครั้งสามารถใช้ประโยชน์ได้แทน ACSR แบบดั้งเดิม โดยมีภาระการแตกหักต่ำกว่าตัวนำหลัง การใช้งานจึงเป็นที่นิยมโดยเฉพาะอย่างยิ่งเมื่อภาระน้ำแข็งและลมต่ำ
(*) หมายเหตุ: ค่าพิกัดกระแสที่กล่าวถึงในตารางข้างต้นอิงตามความเร็วลม 0.6 เมตร/วินาที รังสีความร้อนจากดวงอาทิตย์ 1200 วัตต์/ตารางเมตร อุณหภูมิแวดล้อม 50°C และอุณหภูมิตัวนำ 80°C
คุณสมบัติทางไฟฟ้า
| ความหนาแน่น@20ºC | 2.70 กก./ลบ.ดม. |
| สัมประสิทธิ์อุณหภูมิ@20°C | 0.00360 (°C) |
| ความต้านทาน@20°C | 0.0326 โอห์ม มม.²/ม. |
| การขยายเชิงเส้น |
23 x10-6 (°C) |
เงื่อนไขการให้บริการ
| อุณหภูมิแวดล้อม | -5°C - 50°C |
| แรงดันลม | 80 – 130 กก./ม. |
| ความเร่งแผ่นดินไหว | 0.12 - 0.05g |
| ระดับฟ้าผ่า | 10 – 18 |
| ความชื้นสัมพัทธ์ | 5 – 100% |
สายตัวนำเปลือยเหนือศีรษะ (พื้นที่หน้าตัดที่กำหนด: 18.4~1439 ตร.มม.), ตัวนำ AAAC ตาม IEC 61089 พารามิเตอร์โครงสร้าง
• IEC 60189
| หมายเลขรหัส | จำนวนลวด | ตัวนำ A2 | ความต้านทานกระแสตรงสูงสุดของตัวนำที่ 20°C | ||||
| พื้นที่คำนวณ | เส้นผ่านศูนย์กลางลวด | เส้นผ่านศูนย์กลางตัวนำ | น้ำหนักโดยประมาณ | กำลังรับแรงที่กำหนด | |||
| มม.² | - | มม.² | มม. | มม. | กก./กม. | daN | โอห์ม/กม. |
| 16 | 7 | 18.4 | 1.83 | 5.49 | 50.4 | 5.43 | 1.7896 |
| 25 | 7 | 28.8 | 2.29 | 6.87 | 78.7 | 8.49 | 1.1453 |
| 40 | 7 | 46 | 2.89 | 8.67 | 125.9 | 13.58 | 0.7158 |
| 63 | 7 | 72.5 | 3.63 | 10.8 | 198.3 | 21.39 | 0.4545 |
| 100 | 19 | 115 | 2.78 | 13.9 | 316.3 | 33.95 | 0.2877 |
| 125 | 19 | 144 | 3.1 | 15.5 | 395.4 | 42.44 | 0.2302 |
| 160 | 19 | 184 | 3.51 | 17.55 | 506.1 | 54.32 | 0.1798 |
| 200 | 19 | 230 | 3.93 | 19.65 | 623.7 | 67.91 | 0.1439 |
| 250 | 19 | 288 | 4.39 | 21.95 | 790.8 | 84.68 | 0.1151 |
| 315 | 37 | 363 | 3.53 | 24.71 | 998.9 | 106.95 | 0.0916 |
| 400 | 37 | 460 | 3.98 | 27.86 | 1268.4 | 135.81 | 0.0721 |
| 450 | 37 | 518 | 4.22 | 29.54 | 1426.9 | 152.79 | 0.0641 |
| 500 | 37 | 575 | 4.45 | 31.15 | 1585.5 | 169.76 | 0.0577 |
| 560 | 61 | 645 | 3.67 | 33.03 | 1778.4 | 190.14 | 0.0516 |
| 630 | 61 | 725 | 3.89 | 35.01 | 2000.7 | 213.9 | 0.0458 |
| 710 | 61 | 817 | 4.13 | 37.17 | 2254.8 | 241.07 | 0.0407 |
| 800 | 61 | 921 | 4.38 | 39.42 | 2540.6 | 271.62 | 0.0361 |
| 900 | 91 | 1036 | 3.81 | 41.91 | 2861.1 | 305.58 | 0.0321 |
| 1000 | 91 | 1151 | 4.01 | 44.11 | 3179 | 339.53 | 0.0289 |
| 1120 | 91 | 1289 | 4.25 | 46.75 | 3560.5 | 380.27 | 0 0258 |
| ตัวนำ AAAC-DIN 48201 ส่วนที่ 6 | |||||||
|---|---|---|---|---|---|---|---|
| พื้นที่หน้าตัดที่กำหนด | การพันเกลียว | เส้นผ่านศูนย์กลางรวม | น้ำหนัก | กำลังรับแรงที่กำหนด | ความต้านทานไฟฟ้า | พิกัดกระแส* | |
| ที่กำหนด | ตามทฤษฎี | ||||||
| มม.^2 | มม.^2 | จำนวน x มม. | มม. | กก./กม. | KN | โอห์ม/กม. | A |
| 16 | 15.89 | 7/1.70 | 5.1 | 43 | 4.44 | 2.0742 | 78 |
| 25 | 24.25 | 7/2.10 | 6.3 | 66 | 6.77 | 1.3593 | 102 |
| 35 | 34.36 | 7/2.50 | 7.5 | 94 | 9.6 | 0.9591 | 126 |
| 50 | 49.48 | 7/3.00 | 9 | 135 | 13.82 | 0.666 | 158 |
| 50 | 48.35 | 19/1.80 | 9 | 133 | 13.5 | 0.6849 | 156 |
| 70 | 65.81 | 19/2.10 | 10.5 | 181 | 18.38 | 0.5032 | 189 |
| 95 | 93.27 | 19/2.50 | 12.5 | 256 | 26.05 | 0.3551 | 234 |
| 120 | 116.99 | 19/2.80 | 14 | 322 | 32.68 | 0.2831 | 269 |
| 150 | 147.11 | 37/2.25 | 15.8 | 406 | 41.09 | 0.2256 | 309 |
| 185 | 181.62 | 37/2.50 | 17.5 | 500 | 50.73 | 0.1828 | 352 |
| 240 | 242.54 | 61/2.25 | 20.3 | 670 | 67.74 | 0.1371 | 420 |
| 300 | 299.43 | 61/2.50 | 22.5 | 827 | 83.63 | 0.111 | 477 |
| 400 | 400.14 | 61/2.89 | 26 | 1104 | 111.76 | 0.0831 | 568 |
| 500 | 499.83 | 61/3.23 | 29.1 | 1379 | 139.6 | 0.0665 | 649 |
| 625* | 626.2 | 91/2.96 | 32.6 | 1732 | 174.9 | 0.0531 | 742 |
| 800* | 802.09 | 91/3.35 | 36.9 | 2218 | 224.02 | 0.0415 | 857 |
| 1000* | 999.71 | 91/3.74 | 41.1 | 2767 | 279.22 | 0.0333 | 971 |

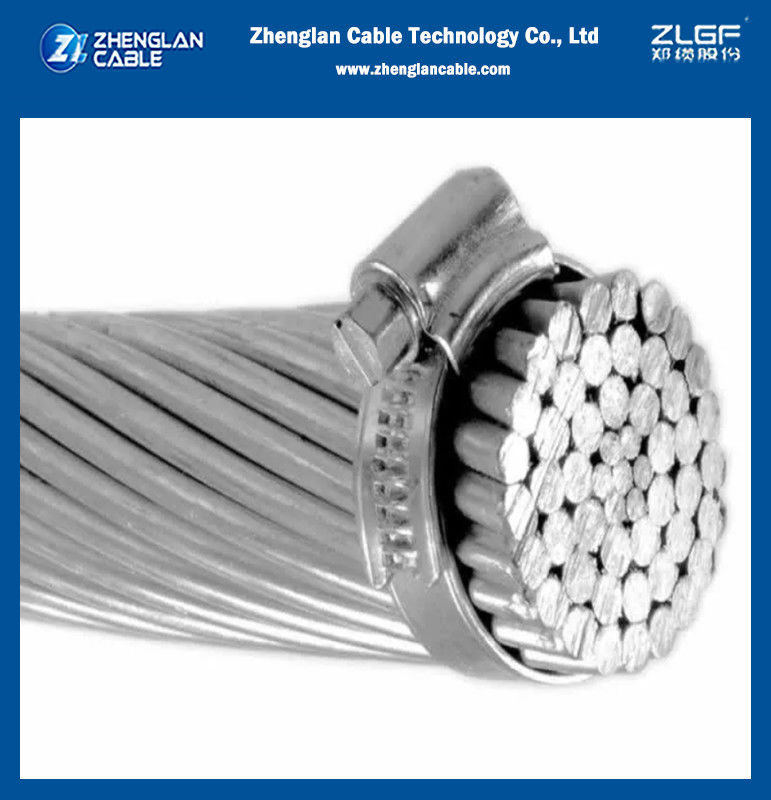

รูปภาพสายตัวนำอลูมิเนียมอัลลอยด์เปลือยเหนือศีรษะ AAAC 120 ตร.มม. 2.8 มม. DIN48201
