รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Zhenglan cable
ได้รับการรับรอง: 3C，ISO 9001:2015，ISO 14001:2005
หมายเลขรุ่น: สายเคเบิลตัวนำอลูมิเนียม AAC เหนือศีรษะ
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1ตัน
ราคา: 0.1-90USD/m
รายละเอียดการบรรจุ: กลองไม้ กลองเหล็ก กลองไม้ กลองเหล็ก ตามความต้องการของลูกค้า
เวลาการส่งมอบ: 15-30 วัน
เงื่อนไขการชำระเงิน: L/C, T/T, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 10-30 ตัน/วัน
วัสดุ: |
ตัวนำโลหะผสมอลูมิเนียม |
แอปพลิเคชัน: |
การใช้การส่งผ่านค่าโสหุ้ย |
รายละเอียดการบรรจุ: |
กลองไม้ กลองไม้โครงเหล็ก ตามความต้องการของลูกค้า |
ท่าเรือส่งสินค้า: |
ท่าเรือชิงเต่าหรือตามที่ลูกค้าต้องการ |
มาตรฐาน: |
BS3242 IEC60089 |
ทดสอบ: |
ครอบคลุม 100% |
เสื้อแจ็กเกต: |
เลขที่ |
วัสดุ: |
ตัวนำโลหะผสมอลูมิเนียม |
แอปพลิเคชัน: |
การใช้การส่งผ่านค่าโสหุ้ย |
รายละเอียดการบรรจุ: |
กลองไม้ กลองไม้โครงเหล็ก ตามความต้องการของลูกค้า |
ท่าเรือส่งสินค้า: |
ท่าเรือชิงเต่าหรือตามที่ลูกค้าต้องการ |
มาตรฐาน: |
BS3242 IEC60089 |
ทดสอบ: |
ครอบคลุม 100% |
เสื้อแจ็กเกต: |
เลขที่ |

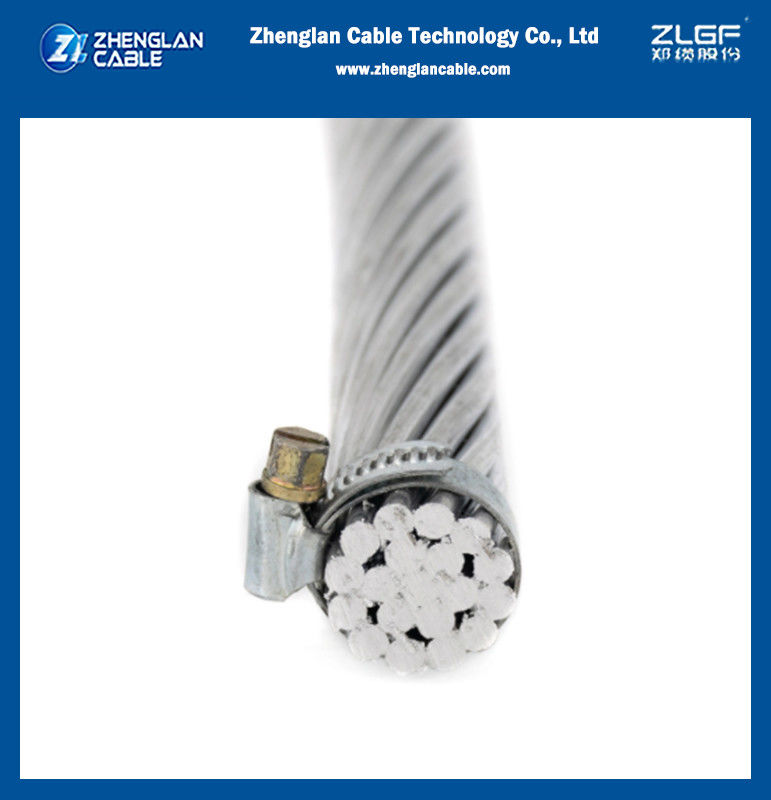

สายตัวนำเปลือยสำหรับสายส่งไฟฟ้าแรงสูง AAAC ขนาด 100 ตร.มม. 7/3.3 มม. สายตัวนำอลูมิเนียมอัลลอยด์ทั้งหมด มาตรฐาน BS3242/IEC 61089
การใช้งาน
สายตัวนำอลูมิเนียมอัลลอยด์ทั้งหมด ใช้ในสายส่งและจำหน่ายไฟฟ้าแรงสูงแบบเหนือดินที่มีระดับแรงดันไฟฟ้าต่างๆมีการใช้งานอย่างแพร่หลายในสายส่งไฟฟ้าที่มีระดับแรงดันไฟฟ้าต่างๆ เนื่องจากมีคุณสมบัติที่ดี เช่น โครงสร้างเรียบง่าย ติดตั้งและบำรุงรักษาสะดวก ต้นทุนต่ำ ความสามารถในการส่งกำลังสูง และยังเหมาะสำหรับการวางข้ามแม่น้ำ หุบเขา และสถานที่ที่มีลักษณะทางภูมิศาสตร์พิเศษ
ประสิทธิภาพการบริการ
มาตรฐานวัสดุ
1. ตัวนำอลูมิเนียมแข็งที่ใช้สำหรับ AAC และ ACSR เป็นไปตามมาตรฐาน GB/T 17048-1997 (เทียบเท่ากับ IEC 60889:1987)
2. ลวดเหล็กเคลือบสังกะสีที่ใช้สำหรับ ACSR เป็นไปตาม IEC 60888:1987
3. สายเคเบิลอิเล็กทรอนิกส์สามารถจัดเรียงตามข้อกำหนดของลูกค้าสำหรับมาตรฐานวัสดุ ฯลฯ
โครงสร้างของสายตัวนำอลูมิเนียมทั้งหมดและสายตัวนำอลูมิเนียมเสริมเหล็ก
ลักษณะเฉพาะ:
1. โครงสร้างเรียบง่าย
2. ติดตั้งและบำรุงรักษาง่าย
3. ราคาถูกกว่าและความสามารถในการส่งกำลังสูง
4. เหมาะสำหรับการส่งกำลังระยะไกล
คุณสมบัติทางไฟฟ้า:
| ความหนาแน่น @ 20°C | 2.703 กก./ลบ.ดม. |
| สัมประสิทธิ์อุณหภูมิ @ 20°C | 0.00403 (°C) |
| ความต้านทาน @ 20°C | 0.028264 |
| การขยายตัวเชิงเส้น | 23 x10-6 (°C |
| อุณหภูมิแวดล้อม | -5°C - 50°C |
| แรงลม | 80 – 130 กก./ตร.ม. |
| ความเร่งแผ่นดินไหว | 0.12 - 0.05g |
| ระดับ Isokeraunic | 10 – 18 |
| ความชื้นสัมพัทธ์ | 5 – 100% |
| ความหนาแน่น @ 20°C | 2.703 กก./ลบ.ดม. |
| สัมประสิทธิ์อุณหภูมิ @ 20°C | 0.00403 (°C) |
| ความต้านทาน @ 20°C | 0.028264 |
| การขยายตัวเชิงเส้น | 23 x10-6 (°C |
IEC 61089
|
รหัส |
พื้นที่หน้าตัดที่กำหนด |
การตีเกลียว |
เส้นผ่านศูนย์กลางภายนอก |
น้ำหนัก |
กำลังรับแรงที่กำหนด |
ไฟฟ้า ความต้านทาน |
กระแส พิกัด* |
| ตร.มม. | จำนวน x มม. | มม. | กก./กม. | KN | โอห์ม/กม. | A | |
| 10 | 10 | 7/1.35 | 4.05 | 27.4 | 1.95 | 2.8633 | 62 |
| 16 | 16 | 7/1.71 | 5.13 | 43.8 | 3.04 | 1.7896 | 84 |
| 25 | 25 | 7/2.13 | 6.39 | 68.4 | 4.5 | 1.1453 | 110 |
| 40 | 40 | 7/2.70 | 8.1 | 109.4 | 6.8 | 0.7158 | 147 |
| 63 | 63 | 7/3.39 | 10.17 | 172.3 | 10.39 | 0.4545 | 195 |
| 100 | 100 | 19/2.59 | 12.95 | 274.8 | 17 | 0.2877 | 259 |
| 125 | 125 | 19/2.89 | 14.45 | 343.6 | 21.25 | 0.2302 | 297 |
| 160 | 160 | 19/3.27 | 16.35 | 439.8 | 26.4 | 0.1798 | 345 |
| 200 | 200 | 19/3.66 | 18.3 | 549.7 | 32 | 0.1439 | 396 |
| 250 | 250 | 19/4.09 | 20.45 | 687.1 | 40 | 0.1151 | 454 |
| 315 | 315 | 37/3.29 | 23.03 | 867.9 | 51.97 | 0.0916 | 522 |
| 400 | 400 | 37/3.71 | 25.97 | 1102 | 64 | 0.0721 | 603 |
| 450 | 450 | 37/3.94 | 27.58 | 1239.8 | 72 | 0.0641 | 647 |
| 500 | 500 | 37/4.15 | 29.05 | 1377.6 | 80 | 0.0577 | 688 |
| 560 | 560 | 37/4.39 | 30.73 | 1542.9 | 89.6 | 0.0515 | 736 |
| 630 | 630 | 61/3.63 | 32.67 | 1738.3 | 100.8 | 0.0458 | 789 |
| 710 | 710 | 61/3.85 | 34.65 | 1959.1 | 113.6 | 0.0407 | 845 |
| 800 | 800 | 61/4.09 | 36.81 | 2207.4 | 128 | 0.0361 | 905 |
| 900 | 900 | 61/4.33 | 38.97 | 2483.3 | 144 | 0.0321 | 967 |
| 1000 | 1000 | 61/4.57 | 41.13 | 2759.2 | 160 | 0.0289 | 1026 |
| 1120 | 1120 | 91/3.96 | 43.56 | 3093.5 | 179.2 | 0.0258 | 1091 |
| สาย AAAC อลูมิเนียมพร้อมความแข็งแรงสูง มาตรฐาน DIN / IEC (AAC, AAAC, ACSR) | ||||||
|---|---|---|---|---|---|---|
| รหัส | พื้นที่หน้าตัดอลูมิเนียมที่กำหนด | พื้นที่หน้าตัดทองแดงเทียบเท่า | พื้นที่รวม | การตีเกลียว | เส้นผ่านศูนย์กลางภายนอก | น้ำหนัก |
| ตร.มม. | ตร.มม. | ตร.มม. | จำนวน โอห์ม/มม. | มม. | กก./กม. | |
| - | - | 6.45 | 11.7 | 7/1.47 | 4.41 | 32.2 |
| Box | - | 9.68 | 18.8 | 7/1.85 | 5.55 | 51.7 |
| Acacia | - | 12.9 | 21.9 | 7/2.08 | 6.24 | 66.1 |
| Almond | 25 | 16.1 | 30.1 | 7/2.34 | 7.02 | 82.9 |
| Ceda | 30 | 19.4 | 35.5 | 7/2.54 | 7.62 | 97.8 |
| - | 40 | 22.6 | 42.2 | 7/2.77 | 8.31 | 116.4 |
| Fir | 50 | 25.8 | 47.8 | 7/2.95 | 8.85 | 131.8 |
| Hazel | 100 | 32.3 | 59.9 | 7/3.30 | 9.9 | 165 |
| Pine | - | 38.7 | 71.7 | 7/3.61 | 10.83 | 197.7 |
| - | - | 45.2 | 84.1 | 7/3.91 | 11.73 | 231.6 |
| Willow | 150 | 48.4 | 89.8 | 7/4.04 | 12.12 | 247.5 |
| - | 175 | 51.6 | 96.5 | 7/4.19 | 12.57 | 266.2 |
| - | 300 | 58.1 | 108.8 | 7/4.45 | 13.35 | 299.8 |
| Oak | - | 64.5 | 118.9 | 7/4.65 | 13.95 | 327.8 |
| - | - | 80.6 | 118.8 | 19/2.82 | 14.1 | 327.6 |
| Mulberry | - | 96.8 | 151.1 | 19/3.18 | 15.9 | 416.7 |
| Ash | - | 113 | 180.7 | 19/3.48 | 17.4 | 498.1 |
| Elm | - | 129 | 211 | 19/3.76 | 18.8 | 582.1 |
| Poplar | - | 145 | 239 | 37/2.87 | 20.09 | 658.8 |
| - | - | 161 | 270.8 | 37/3.05 | 21.35 | 746.7 |
| Sycamore | - | 194 | 303 | 37/3.23 | 22.61 | 834.9 |
| Upas | - | 226 | 362.1 | 37/3.53 | 24.71 | 998.6 |
| - | - | 258 | 421.8 | 37/3.81 | 26.47 | 1163 |
| Yew | - | - | 479.9 | 37/4.06 | 28.42 | 132 |
