รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan Cable
ได้รับการรับรอง: 3C，ISO 9001:2015，ISO 14001:2005
หมายเลขรุ่น: AAAC 2/0AWG (การพันเกลียว: 7/3.50 มม.) ตัวนำโลหะผสมอลูมิเนียมทั้งหมด ตัวนำอลูมิเนียมเปลือย ASTMB399/
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5ตัน
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: กลองไม้ทั้งกลอง กลองไม้เหล็ก กลองเหล็กทั้งหมด หรือปรับแต่งเอง
เวลาการส่งมอบ: 15-20 วัน
เงื่อนไขการชำระเงิน: แอล/C, ที/ที,
สามารถในการผลิต: 100km/เดือน
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
ขนาด: |
AWG, mm2 หรือกำหนดเอง |
คุณภาพ: |
ทดสอบ 100% |
มาตรฐาน:: |
การก่อสร้างตามมาตรฐาน DIN 48201,BS 215 ,IEC 60189,ASTM-B231,CSA C49 |
มาตรฐาน: |
IEC 61089 / ASTM B 399/B 399M |
ท่าเรือ: |
เซี่ยงไฮ้หรือชิงเต่า |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
ขนาด: |
AWG, mm2 หรือกำหนดเอง |
คุณภาพ: |
ทดสอบ 100% |
มาตรฐาน:: |
การก่อสร้างตามมาตรฐาน DIN 48201,BS 215 ,IEC 60189,ASTM-B231,CSA C49 |
มาตรฐาน: |
IEC 61089 / ASTM B 399/B 399M |
ท่าเรือ: |
เซี่ยงไฮ้หรือชิงเต่า |

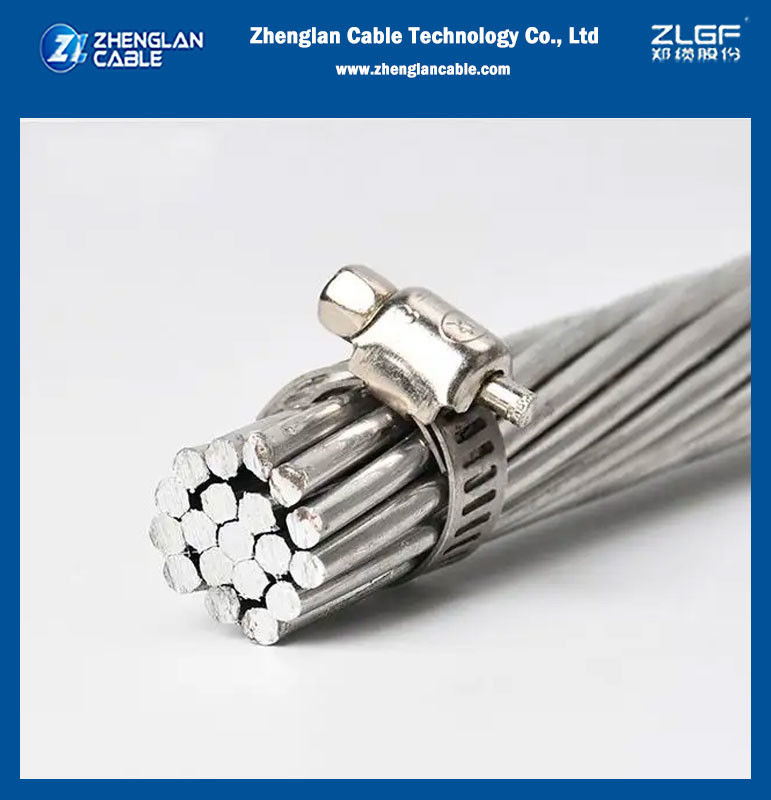

AAAC 2/0AWG (การตีเกลียว: 7/3.50 มม.) ตัวนำอลูมิเนียมอัลลอยด์ทั้งหมด ตัวนำอลูมิเนียมเปลือย ASTMB399/399M
การใช้งาน: AAAC ส่วนใหญ่ใช้เป็นสายส่งกำลังเหนือศีรษะเปลือย และเป็นสายส่งกำลังหลักและรอง นอกจากนี้ยังเหมาะสำหรับการวางข้ามแอ่ง แม่น้ำ และหุบเขาที่มีลักษณะทางภูมิศาสตร์พิเศษ
มาตรฐาน
ASTM B232 ตัวนำอลูมิเนียมตีเกลียวแบบศูนย์กลาง เสริมเหล็กเคลือบ (ACSR)
BS 215: ส่วนที่ 2 ตัวนำอลูมิเนียม เสริมเหล็ก สำหรับส่งกำลังเหนือศีรษะ
DIN 48204 ตัวนำอลูมิเนียมตีเกลียวเสริมเหล็ก
NFC 34-120 ตัวนำเหล็ก-อลูมิเนียม
GOST 839-1980 ตัวนำเหล็ก-อลูมิเนียม
โครงสร้าง
สาย AAAC ประกอบด้วยลวดอลูมิเนียมอัลลอยด์ ลวดอลูมิเนียมอัลลอยด์ถูกตีเกลียวแบบศูนย์กลาง
ส่วนนี้กล่าวถึงอลูมิเนียมอัลลอยด์แมกนีเซียมซิลิกอนที่สามารถอบอ่อนได้ตามมาตรฐานสากลที่เกี่ยวข้อง ซึ่งคุณสมบัติทางไฟฟ้าและทางกลทั้งหมดอยู่ในค่าที่แนะนำโดยมาตรฐานที่เกี่ยวข้อง สามารถจัดหาตัวนำตามข้อกำหนดอื่น ๆ ที่ได้รับการยอมรับทั้งหมดได้ อัลลอยด์ที่กล่าวถึงมีความแข็งแรงสูงกว่าแต่มีความนำไฟฟ้าต่ำกว่าอลูมิเนียมบริสุทธิ์ เนื่องจากมีน้ำหนักเบากว่า ตัวนำอัลลอยด์จึงสามารถใช้ประโยชน์ได้ในบางครั้งแทน ACSR แบบดั้งเดิม โดยมีภาระการแตกหักต่ำกว่าอย่างหลัง การใช้งานจึงเป็นที่นิยมเป็นพิเศษเมื่อภาระน้ำแข็งและลมต่ำ
(*) หมายเหตุ: ค่าพิกัดกระแสที่กล่าวถึงในตารางข้างต้นอิงตามความเร็วลม 0.6 เมตร/วินาที รังสีความร้อนจากดวงอาทิตย์ 1200 วัตต์/ตารางเมตร อุณหภูมิแวดล้อม 50°C และอุณหภูมิตัวนำ 80°C
คุณสมบัติทางไฟฟ้า
| ความหนาแน่น@20°C | 2.70 กก./ลบ.ดม. |
| สัมประสิทธิ์อุณหภูมิ@20°C | 0.00360 (°C) |
| ความต้านทาน@20°C | 0.0326 โอห์ม มม.²/ม. |
| การขยายตัวเชิงเส้น | 23 x10-6(°C) |
เงื่อนไขการให้บริการ
| อุณหภูมิแวดล้อม | -5°C - 50°C |
| แรงลม | 80 – 130 กก./ตร.ม. |
| ความเร่งแผ่นดินไหว | 0.12 - 0.05g |
| ระดับ Isokeraunic | 10 – 18 |
| ความชื้นสัมพัทธ์ | 5 – 100% |
| ประเภท | คำอธิบาย | จำนวนลวด |
พื้นที่หน้าตัด (มม.²) |
| AAC | ตัวนำอลูมิเนียมทั้งหมด | 7~127 | 16~1500 |
| AAAC | ตัวนำอลูมิเนียมอัลลอยด์ทั้งหมด | 7~91 | 17~1300 |
| ACSR |
ตัวนำอลูมิเนียม เสริมเหล็ก |
7~103 | 16~1250 |
| AACSR |
ตัวนำอลูมิเนียมอัลลอยด์ เสริมเหล็ก |
7~103 | 16~1250 |
| ACAR/AW |
ตัวนำอลูมิเนียม เสริมอลูมิเนียมอัลลอยด์ |
7~103 | 16~1250 |
| ACSW/S |
ตัวนำอลูมิเนียม ลวดเหล็กเคลือบอะลูมิเนียม/เกลียว |
7~103 | 16~1250 |
| GSW | ลวดเหล็กชุบสังกะสี | 3/2.64~37/4.55 | 16.41~765.99 |
AAAC 2/0AWG (การตีเกลียว: 7/3.50 มม.) ตัวนำอลูมิเนียมอัลลอยด์ทั้งหมด ตัวนำอลูมิเนียมเปลือย ASTMB399/399M พารามิเตอร์การก่อสร้าง
| พื้นที่ทั้งหมด | พื้นที่ทองแดงเทียบเท่า | การตีเกลียว | เส้นผ่านศูนย์กลางภายนอกของตัวนำ diameter |
น้ำหนัก | กำลังรับแรงดึง | ความต้านทาน DC สูงสุด ที่ 20 °C |
||
| AWG หรือ MCM | มม.² | AWG หรือ MCM | มม.² | No / มม. | มม. | กก./กม. | kN | Ω /กม. |
| 6 | 13.28 | 9 | 7 | 7 / 1.554 | 4.66 | 36 | 4.206 | 2.5230 |
| 4 | 21.14 | 7 | 11 | 7 / 1.961 | 5.88 | 58 | 6.698 | 1.5844 |
| 2 | 33.65 | 5 | 18 | 7 / 2.474 | 7.42 | 92 | 10.66 | 0.9955 |
| 0 | 53.48 | 3 | 28 | 7 / 3.119 | 9.36 | 147 | 16.94 | 0.6263 |
| 2/0 | 67.46 | 2 | 35 | 7 / 3.503 | 10.51 | 185 | 20.40 | 0.4965 |
| 3/0 | 85.0 | 1 | 45 | 7 / 3.932 | 11.80 | 233 | 25.70 | 0.3941 |
| 4/0 | 107.3 | 1/0 | 56 | 7 / 4.417 | 13.25 | 294 | 32.44 | 0.3123 |
| 250 | 126.6 | 133 | 66 | 19 / 2.913 | 14.57 | 347 | 38.86 | 0.2645 |
| 300 | 152.1 | 159 | 80 | 19 / 3.193 | 15.97 | 417 | 46.69 | 0.2202 |
| 350 | 177.3 | 186 | 93 | 19 / 3.447 | 17.24 | 486 | 51.94 | 0.1889 |
| 400 | 202.7 | 212 | 106 | 19 / 3.686 | 18.43 | 556 | 59.39 | 0.1652 |
| 450 | 228.0 | 239 | 120 | 19 / 3.909 | 19.55 | 626 | 66.80 | 0.1469 |
| 500 | 253.3 | 265 | 133 | 19 / 4.12 | 20.60 | 695 | 74.20 | 0.1322 |
| 550 | 278.5 | 292 | 146 | 37 / 3.096 | 21.67 | 764 | 83.65 | 0.1203 |
| 600 | 303.7 | 318 | 159 | 37 / 3.233 | 22.63 | 833 | 91.21 | 0.1103 |
| 650 | 329.2 | 345 | 173 | 37 / 3.366 | 23.56 | 903 | 94.38 | 0.1017 |
| 700 | 354.6 | 371 | 186 | 37 / 3.493 | 24.45 | 973 | 101.63 | 0.09448 |
| 750 | 380.2 | 398 | 200 | 37 / 3.617 | 25.32 | 1043 | 108.98 | 0.08811 |
| 800 | 405.2 | 425 | 213 | 37 / 3.734 | 26.14 | 1112 | 116.14 | 0.08268 |
| 900 | 456.2 | 478 | 240 | 37 / 3.962 | 27.73 | 1252 | 130.76 | 0.07343 |
| 1000 | 506.8 | 531 | 266 | 37 / 4.176 | 29.23 | 1390 | 145.27 | 0.06610 |
AAAC 2/0AWG (การตีเกลียว: 7/3.50 มม.) ตัวนำอลูมิเนียมอัลลอยด์ทั้งหมด ตัวนำอลูมิเนียมเปลือย ASTMB399/399Mแสดงสินค้า
