รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan Cable
ได้รับการรับรอง: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
หมายเลขรุ่น: ลวดตัวนำเปลือยเหนือศีรษะ (พื้นที่ที่กำหนด: 16-1120 มม. 2), ตัวนำ AAAC ตามมาตรฐาน IEC 61089
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1,000 เมตร
ราคา: 0.1-100USD/m
รายละเอียดการบรรจุ: ถังไม้ ถังไม้ และถังเหล็ก ตามความต้องการของลูกค้า
เวลาการส่งมอบ: 15 วัน
เงื่อนไขการชำระเงิน: L/C, T/T, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 15-30 ตัน/วัน
วัสดุ: |
ตัวนำโลหะผสมอลูมิเนียม |
สีปลอกหุ้มด้านนอก: |
เลขที่ |
แกนกลาง: |
ปกติหรือกำหนดเอง |
เคเบิ้ล มาร์ค: |
ไม่มี |
ประเทศต้นกำเนิด: |
จีน |
พื้นที่นาม: |
16-1120 |
ได้รับการรับรอง: |
ISO, CCC, CE |
บรรจุุภัณฑ์: |
กลองไม้/กลองเหล็กไม้/ม้วน |
สี: |
เงิน |
วัสดุ: |
ตัวนำโลหะผสมอลูมิเนียม |
สีปลอกหุ้มด้านนอก: |
เลขที่ |
แกนกลาง: |
ปกติหรือกำหนดเอง |
เคเบิ้ล มาร์ค: |
ไม่มี |
ประเทศต้นกำเนิด: |
จีน |
พื้นที่นาม: |
16-1120 |
ได้รับการรับรอง: |
ISO, CCC, CE |
บรรจุุภัณฑ์: |
กลองไม้/กลองเหล็กไม้/ม้วน |
สี: |
เงิน |

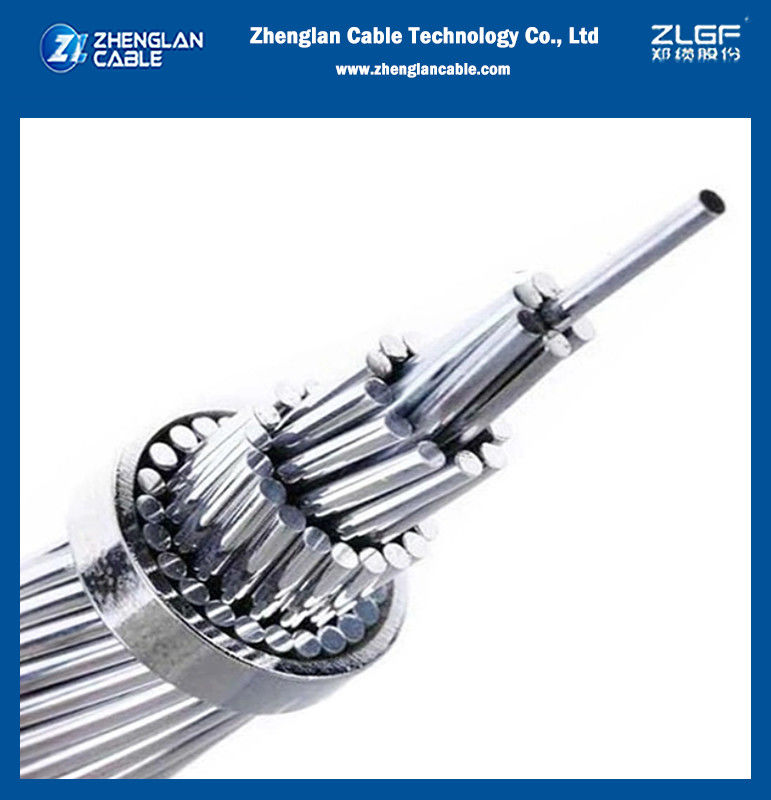

สายตัวนำเปลือยเหนือศีรษะ อะลูมิเนียมอัลลอยด์ตัวนำ AAAC 350 mcm 400 mcm ตามมาตรฐาน ASTM B399
การใช้งาน:
AAAC ส่วนใหญ่ใช้เป็นสายส่งกำลังเหนือศีรษะแบบเปลือย และเป็นสายส่งกำลังหลักและรอง นอกจากนี้ยังเหมาะสำหรับการวางข้ามอ่างเก็บน้ำ แม่น้ำ และหุบเขาที่มีลักษณะทางภูมิศาสตร์พิเศษ
สายตัวนำเปลือย มาตรฐาน
การออกแบบพื้นฐานตามมาตรฐาน BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399/B 399M / DIN 48201 -6
สายตัวนำเปลือย โครงสร้าง
สาย AAAC ประกอบด้วยลวดอะลูมิเนียมอัลลอยด์ ลวดอะลูมิเนียมอัลลอยด์ถูกพันเป็นเกลียวแบบศูนย์กลาง
ส่วนนี้กล่าวถึงอะลูมิเนียมอัลลอยด์ประเภทแมกนีเซียมซิลิกอนที่ผ่านการอบร้อนตามมาตรฐานสากลที่เกี่ยวข้อง ซึ่งคุณสมบัติทางไฟฟ้าและทางกลทั้งหมดอยู่ในค่าที่แนะนำโดยมาตรฐานที่เกี่ยวข้อง สามารถจัดหาสายตัวนำตามข้อกำหนดอื่น ๆ ที่ได้รับการยอมรับทั้งหมดได้ อัลลอยด์ที่กล่าวถึงมีความแข็งแรงสูงกว่าแต่มีการนำไฟฟ้าต่ำกว่าอะลูมิเนียมบริสุทธิ์ เนื่องจากมีน้ำหนักเบากว่า ตัวนำอัลลอยด์บางครั้งสามารถใช้ประโยชน์ได้แทน ACSR แบบดั้งเดิม โดยมีภาระการแตกหักต่ำกว่าตัวนำหลัง การใช้งานจึงเป็นที่นิยมโดยเฉพาะอย่างยิ่งเมื่อภาระน้ำแข็งและลมต่ำ
(*) หมายเหตุ: ค่าพิกัดกระแสที่กล่าวถึงในตารางข้างต้นขึ้นอยู่กับความเร็วลม 0.6 เมตร/วินาที รังสีความร้อนจากแสงอาทิตย์ 1200 วัตต์/ตารางเมตร อุณหภูมิแวดล้อม 50°C และอุณหภูมิตัวนำ 80°C
สายตัวนำเปลือย คุณสมบัติทางไฟฟ้า
| ความหนาแน่นที่ 20°C | 2.70 กก./ลบ.ดม. |
| สัมประสิทธิ์อุณหภูมิที่ 20°C | 0.00360 (°C) |
| ความต้านทานที่ 20°C | 0.0326 โอห์ม มม²/ม. |
| การขยายตัวเชิงเส้น |
23 x10-6(°C) |
เงื่อนไขการให้บริการ
| อุณหภูมิแวดล้อม | -5°C - 50°C |
| แรงดันลม | 80 – 130 กก./ตร.ม. |
| ความเร่งแผ่นดินไหว | 0.12 - 0.05g |
| ระดับ Isokeraunic | 10 – 18 |
| ความชื้นสัมพัทธ์ | 5 – 100% |
พารามิเตอร์การก่อสร้าง
| ชื่อรหัส | พื้นที่ | จำนวนและเส้นผ่านศูนย์กลาง | เส้นผ่านศูนย์กลางภายนอก | น้ำหนัก | ภาระการแตกหักที่กำหนด | ความต้านทานกระแสตรงสูงสุดที่ 20 | |
| กำหนด | จริง | ||||||
| MCM | มม² | มม. | มม. | กก./กม. | kN | โอห์ม/กม. | |
| AKRON | 30.58 | 15.5 | 7/1.68 | 5.04 | 42.58 | 4.92 | 2.159 |
| ALTON | 48.69 | 24.7 | 7/2.12 | 6.36 | 67.8 | 7.83 | 1.356 |
| AMES | 77.47 | 39.2 | 7/2.67 | 8.01 | 107.5 | 12.4 | 0.8547 |
| AZUSA | 123.3 | 62.4 | 7/3.37 | 10.11 | 171.3 | 18.9 | 0.5365 |
| ANAHEIM | 155.4 | 78.6 | 7/3.78 | 11.34 | 215.6 | 23.8 | 0.4264 |
| AMHERST | 195.7 | 99.3 | 7/4.25 | 12.75 | 272.5 | 30 | 0.3373 |
| ALLIANCE | 246.9 | 125 | 7/4.77 | 14.31 | 343.2 | 37.8 | 0.2678 |
| BUTTE | 312.8 | 159 | 19/3.26 | 16.3 | 435.1 | 46.5 | 0.2112 |
| CANTON | 394.5 | 200 | 19/3.66 | 18.3 | 548.5 | 58.6 | 0.1676 |
| CAIRO | 465.4 | 236 | 19/3.98 | 19.9 | 648.6 | 69.2 | 0.1417 |
| DARIEN | 559.5 | 284 | 19/4.36 | 21.8 | 778.3 | 83.1 | 0.1181 |
| ELGIN | 652.4 | 331 | 19/4.71 | 23.55 | 908.3 | 97 | 0.1012 |
| FLINT | 740.8 | 375 | 37/3.59 | 25.13 | 1028 | 107 | 0.08944 |
| GREELEY | 927.2 | 470 | 37/4.02 | 28.14 | 1289 | 135 | 0.07133 |
| / | 1077.4 | 547 | 61/3.38 | 30.42 | 1502 | 156 | 0.0612 |
| / | 1165.1 | 590 | 61/3.51 | 31.59 | 1620 | 167 | 0.05675 |
| / | 1259.6 | 638 | 61/3.65 | 32.85 | 1751 | 181 | 0.05248 |
| / | 1348.8 | 685 | 61/3.78 | 34.02 | 1878 | 194 | 0.04893 |
| / | 1439.2 | 729 | 61/3.90 | 35.1 | 1999 | 207 | 0.04597 |
