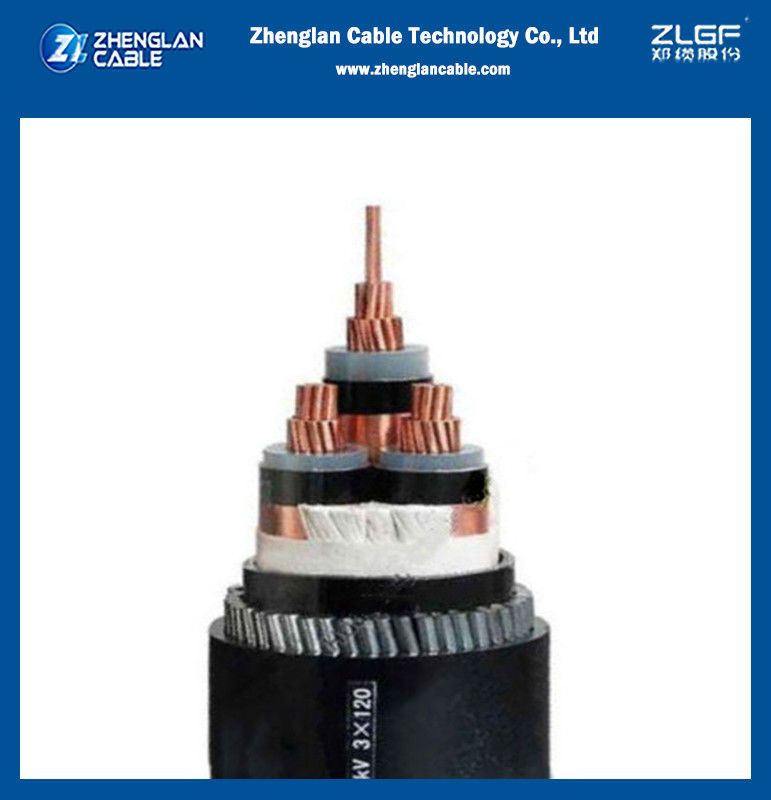

3x120mm2 MV แบรนด์ PVC เสื้อสายไฟฟ้า IEC 60502 ทองแดง

12/20(24)KV 12.7/22(24)KV สายไฟฟ้ากำลังแรงดันปานกลาง 3 แกน 3x120 มม.² หุ้มเกราะทองแดง มาตรฐาน BS 6622/BS 7835/IEC 60502

การใช้งาน:

สายเคเบิลแรงดันปานกลาง ออกแบบมาสำหรับการจ่ายพลังงานไฟฟ้าที่มีแรงดันไฟฟ้าที่กำหนด Uo/U อยู่ในช่วง 12.7/22(24)KV เหมาะสำหรับการติดตั้งส่วนใหญ่ในสถานีจ่ายไฟ ในอาคารและในท่อร้อยสาย นอกอาคาร ใต้ดิน และในน้ำ รวมถึงการติดตั้งบนรางเคเบิลสำหรับอุตสาหกรรม แผงสวิตช์ และโรงไฟฟ้า

มาตรฐาน:

IEC60502-2, IEC 60228, IEC60332 -1/2/3, BS6622, BS7835, VDE0276, AS/NZS 1429.1, GB/T 12706 เป็นต้น

12.7/22kv 3x120mm2 สายไฟฟ้าหุ้มเกราะเทปเหล็ก ทองแดงและอะลูมิเนียม มาตรฐาน BS 6622/BS 7835/IEC 60502/VDE 0276 สายเคเบิล

เราใช้โรงงานที่มีความเชี่ยวชาญสูง สิ่งอำนวยความสะดวกด้านการวิจัยที่ทันสมัย และขั้นตอนการควบคุมคุณภาพที่เข้มงวด ซึ่งจำเป็นสำหรับการผลิตสายเคเบิลฉนวน XLPE สำหรับใช้งานที่แรงดันไฟฟ้าสูงถึง 6KV และสายเคเบิลฉนวน XLPE สำหรับใช้งานที่แรงดันไฟฟ้าสูงถึง 35 KV

ตัวนำ

ใช้ตัวนำอะลูมิเนียมหรือทองแดง ตัวนำจะเป็นแบบกลม อัดแน่น และตีเกลียว และต้องเป็นไปตามมาตรฐาน IEC 60228 คลาส 2

ชีลด์ โลหะ

จะเป็นชั้นของสารกึ่งตัวนำที่สามารถเชื่อมขวางได้ ซึ่งถูกอัดขึ้นรูปภายใต้กระบวนการอัดขึ้นรูปสามชั้นพร้อมกันกับฉนวนและชีลด์ฉนวน การอัดขึ้นรูปสามชั้นเป็นกระบวนการที่มีความแม่นยำสูงเพียงครั้งเดียว ซึ่งช่วยขจัดความเป็นไปได้ของการปนเปื้อนระหว่างชั้นที่อาจทำให้เกิดความผิดปกติในสนามไฟฟ้า ด้วยการเลือกวัสดุอย่างระมัดระวังและการให้ความสำคัญกับพารามิเตอร์ของกระบวนการ เราผลิตชั้นชีลด์ฉนวนที่มีระดับแรงดึงที่ต้องการตามที่กำหนดโดยมาตรฐานระดับชาติหรือนานาชาติที่เกี่ยวข้อง

ชีลด์

จะเป็นชั้นของ XLPE ที่อัดขึ้นรูปเหนือชีลด์ตัวนำภายใต้กระบวนการอัดขึ้นรูปสามชั้นพร้อมกับชีลด์ตัวนำและชีลด์ฉนวน

ชีลด์ โลหะ

จะเป็นชั้นของสารกึ่งตัวนำที่สามารถเชื่อมขวางได้ ซึ่งจะถูกอัดขึ้นรูปด้วยกระบวนการอัดขึ้นรูปสามชั้นเหนือฉนวน.

ชีลด์ โลหะ

จะประกอบด้วยชั้นเทปทองแดงที่พันเกลียวซ้อนทับกันเหนือชีลด์ฉนวน สามารถจัดหาการผสมผสานชีลด์โลหะอื่นๆ ตามความต้องการของลูกค้าได้ตามคำขอ

การพันแกน

สำหรับสายเคเบิล 3 แกน แกนทั้งสามจะถูกพันเข้าด้วยกันด้วยวัสดุเติมแกนที่ไม่ดูดความชื้น เช่น วัสดุเติมโพลีโพรพิลีน (PP) ที่ช่องว่างระหว่างแกน และพันด้วยเทปยึดซ้อนทับกัน เทปยึดเหล่านี้อาจเป็น PVC หรือโฟมโพลีเอทิลีน

เปลือกใน ประสิทธิภาพ สำหรับ สายเคเบิล หุ้มเกราะ ชั้น PVC หรือ PE ที่อัดขึ้นรูปจะถูกนำมาใช้เหนือแกนที่พันเข้าด้วยกันสำหรับสายเคเบิลหุ้มเกราะ โดยปกติ PVC จะเป็นเกรด ST2 และ PE จะเป็นเกรด ST7 ตามมาตรฐาน IEC 60502 ส่วนที่ 2

การหุ้มเกราะ

สำหรับสายเคเบิลหุ้มเกราะ เกราะจะถูกพันเกลียวเหนือเปลือกใน สำหรับสายเคเบิลแกนเดี่ยว จะเป็นลวดอะลูมิเนียม และสำหรับสายเคเบิลหลายแกน เกราะสามารถเป็นหนึ่งในตัวเลือกต่อไปนี้:

a) ลวดเหล็กอาบสังกะสี

b) เทปเหล็กอาบสังกะสี

เปลือกนอก

ชั้นที่อัดขึ้นรูปจะถูกนำมาใช้เหนือเกราะในกรณีของสายเคเบิลหุ้มเกราะ และเหนือแกนที่พันเข้าด้วยกันในกรณีของสายเคเบิลไม่หุ้มเกราะ วัสดุเปลือกนอกอาจเป็น PVC, PE, HDPE หรือ MDPE สายเคเบิลแรงดันปานกลางของเรามักจะจัดส่งพร้อมเปลือกนอก PVC สีแดงตามมาตรฐาน BS 6622 หรือ IEC 60502 สามารถจัดหาสีอื่น ๆ เพื่อให้เหมาะกับการติดตั้งที่หลากหลาย เช่น ผลกระทบจากรังสี UV และส่วนประกอบของดินที่แตกต่างกัน สามารถจัดหาสารป้องกันปลวกได้นอกเหนือจากเปลือกนอกเคลือบกราไฟต์ที่ต้องการการทดสอบภาคสนามของเปลือก ประสิทธิภาพ

ทนไฟ

บน

เปลือก สายเคเบิล สายเคเบิลยังสามารถจัดหาด้วยเปลือก PVC ทนไฟพิเศษเพื่อให้เป็นไปตามมาตรฐาน IEC 60332 เรายังสามารถจัดหาสายเคเบิลที่มีเปลือก LSZH (Low Smoke Halogen Free) ตามมาตรฐาน BS 7211 และ BS 6724 หรือมาตรฐานสากลอื่น ๆ ที่เทียบเท่า 12.7/22kv 3x120mm2 สายไฟฟ้าหุ้มเกราะเทปเหล็ก ทองแดงและอะลูมิเนียม มาตรฐาน BS 6622/BS 7835/IEC 60502/VDE 0276 พารามิเตอร์ทางเทคนิค

พื้นที่หน้าตัด

ที่กำหนดความหนาฉนวนที่กำหนด

กระแสตรง
