รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan Cable
ได้รับการรับรอง: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
หมายเลขรุ่น: ACSR 2AWG (Al7/2.47 มม.; St1 / 3.30mm) ตัวนำอลูมิเนียมเปลือยเหนือศีรษะพร้อมเหล็กเสริม ASTM232 / 232M
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1ตัน
ราคา: 0.1-100USD/m
รายละเอียดการบรรจุ: ถังไม้ ถังไม้ และถังเหล็ก ตามความต้องการของลูกค้า
เวลาการส่งมอบ: 7-15 วัน
เงื่อนไขการชำระเงิน: แอล/C, ที/ที,
สามารถในการผลิต: 15-30 ตัน/วัน
วัสดุ: |
อัลแอนด์สตีล |
สีปลอกหุ้มด้านนอก: |
ไม่มี |
ความยาวกลองสายเคเบิล: |
ปกติหรือกำหนดเอง |
ตัวละคร: |
ตัวนำเปลือย |
ประเทศต้นกำเนิด: |
เหอหนานประเทศจีน |
พื้นที่ทั้งหมด: |
13.3~903.2 |
วัสดุ: |
อัลแอนด์สตีล |
สีปลอกหุ้มด้านนอก: |
ไม่มี |
ความยาวกลองสายเคเบิล: |
ปกติหรือกำหนดเอง |
ตัวละคร: |
ตัวนำเปลือย |
ประเทศต้นกำเนิด: |
เหอหนานประเทศจีน |
พื้นที่ทั้งหมด: |
13.3~903.2 |

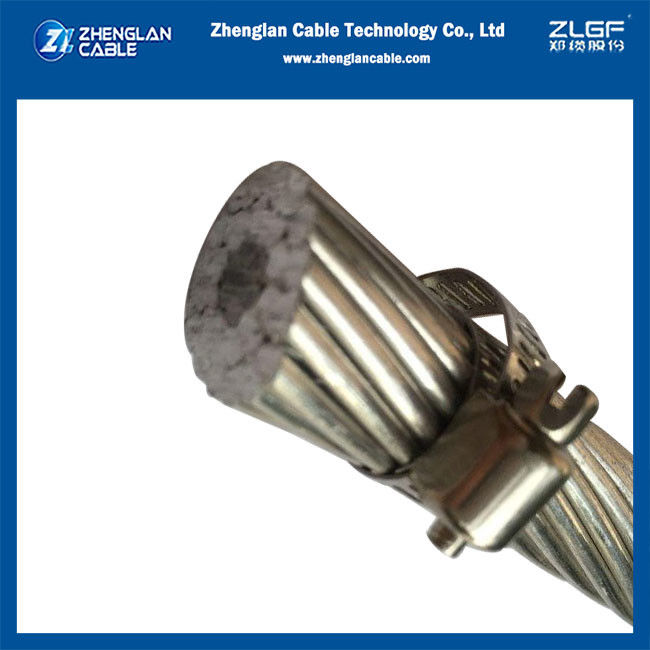

สายไฟฟ้า ACSR ขนาด 2 AWG (อลูมิเนียม 7 เส้น/2.47 มม.; เหล็ก 1 เส้น/3.30 มม.) ตัวนำเปลือยอะลูมิเนียมเสริมเหล็กสำหรับสายส่งอากาศ มาตรฐาน ASTM232/232M
สายไฟฟ้าตัวนำเปลือย การใช้งาน
สายไฟฟ้า ACSR นิยมใช้ในการส่งกำลังไฟฟ้าในระยะทางไกล เนื่องจากเหมาะสำหรับช่วงสายส่งอากาศที่ยาว นอกจากนี้ยังใช้เป็นสายโยงสำหรับรองรับสายไฟฟ้าอากาศ
สายไฟฟ้าตัวนำเปลือย มาตรฐาน
การออกแบบพื้นฐานตามมาตรฐาน BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110
หมายเหตุ: ค่าพิกัดกระแสที่ระบุในตารางข้างต้น คำนวณจากความเร็วลม 0.6 เมตร/วินาที, การแผ่รังสีความร้อนจากดวงอาทิตย์ 1200 วัตต์/ตารางเมตร, อุณหภูมิแวดล้อม 50°C และอุณหภูมิตัวนำ 80°C
สายไฟฟ้าตัวนำเปลือย โครงสร้าง
สายไฟฟ้า ACSR ประกอบด้วยลวดอะลูมิเนียมและเหล็กอาบสังกะสีหลายเส้น พันเป็นชั้นๆ โดยมีแกนกลางทำจากเหล็กอาบสังกะสี และชั้นนอกสุดทำจากอะลูมิเนียม แกนเหล็กอาบสังกะสีปกติประกอบด้วย 1, 7 หรือ 19 เส้น ขนาดของลวดเหล็กและอะลูมิเนียมอาจเท่ากันหรือไม่เท่ากันก็ได้
โดยการปรับสัดส่วนของอะลูมิเนียมและเหล็กให้เหมาะสม สามารถบรรลุคุณสมบัติที่ต้องการสำหรับการใช้งานเฉพาะอย่างได้ การเพิ่มปริมาณเหล็กจะช่วยเพิ่มความทนแรงดึงสูงสุด (U.T.S.) และการเพิ่มปริมาณอะลูมิเนียมจะช่วยเพิ่มความสามารถในการนำกระแสไฟฟ้า
คุณสมบัติทางไฟฟ้า
| ความหนาแน่นที่ 20°C | อะลูมิเนียม: 2.703 กก./ลบ.ดม. |
| เหล็กอาบสังกะสี: 7.80 กก./ลบ.ดม. | |
| สัมประสิทธิ์อุณหภูมิที่ 20°C | อะลูมิเนียม: 0.00403 (°C) |
| ความต้านทานจำเพาะที่ 20°C | อะลูมิเนียม: ต้องไม่เกิน 0.028264 |
|
สัมประสิทธิ์การขยายตัวเชิงเส้น
|
อะลูมิเนียม: 23 x 10 (°C) |
| เหล็กอาบสังกะสี: 11.5 x 10 (1/°C) |
สภาวะการใช้งาน
| อุณหภูมิแวดล้อม | -5°C - 50°C |
| แรงดันลม | 80 – 130 กก./ตร.ม. |
| ความเร่งแผ่นดินไหว | 0.12 - 0.05g |
| ระดับฟ้าผ่า | 10 – 18 |
| ความชื้นสัมพัทธ์ | 5 – 100% |
ข้อมูลทางเทคนิค
| จำนวนเส้น | โมดูลัสของความยืดหยุ่น | สัมประสิทธิ์การขยายตัวเชิงเส้น | |||
| AL | เหล็ก | กก./มม.² | ปอนด์/ตร.นิ้ว | 1/C° | 1/F° |
| 6 | 1 | 81 | 11.5 x 106 | 19.1 x 10-6 | 10.6 x 10-6 |
| 6 | 7 | 77 | 11.0 x 106 | 19.8 x 10-6 | 11.0 x 10-6 |
| 12 | 7 | 107 | 15.2 x 106 | 15.3 x 10-6 | 8.5 x 10-6 |
| 18 | 1 | 67 | 9.5 x 106 | 21.2 x 10-6 | 11.8 x 10-6 |
| 24 | 7 | 74 | 10.5 x 106 | 19.6 x 10-6 | 10.9 x 10-6 |
| 26 | 7 | 77 | 10.9 x 106 | 18.9 x 10-6 | 10.5 x 10-6 |
| 28 | 7 | 79 | 11.2 x 106 | 18.4 x 10-6 | 10.2 x 10-6 |
| 30 | 7 | 82 | 11.6 x 106 | 17.8 x 10-6 | 9.9 x 10-6 |
| 30 | 19 | 80 | 11.4 x 106 | 18.0 x 10-6 | 10.0 x 10-6 |
| 32 | 19 | 82 | 11.7 x 106 | 17.5 x 10-6 | 9.7 x 10-6 |
| 54 | 7 | 70 | 9.9 x 106 | 19.3 x 10-6 | 10.7 x 10-6 |
| 54 | 19 | 68 | 9.7 x 106 | 19.4 x 10-6 | 10.8 x 10-6 |
ACSR 2AWG(Al7/2.47mm; St1/3.30mm)สายส่งอากาศ ตัวนำเปลือยอะลูมิเนียมเสริมเหล็ก ASTM232/232M พารามิเตอร์โครงสร้าง
| มาตรฐานอเมริกัน ASTM B232-B232 M1999 | ||||||||
| คำรหัส | การตีเกลียว | การตีเกลียว | เส้นผ่านศูนย์กลางภายนอกโดยประมาณ | มวล | กำลังรับแรงที่กำหนด | |||
| ลวดอะลูมิเนียม | ลวดเหล็ก | |||||||
| จำนวน | เส้นผ่านศูนย์กลาง | จำนวน | เส้นผ่านศูนย์กลาง | |||||
| มม. | มม. | มม. | กก./กม. | kN | ||||
| Raven | 6/1 | 6 | 3.37 | 1 | 3.37 | 10.11 | 216.08 | 19.48 |
| Minorca | 12/7 | 12 | 2.44 | 7 | 2.44 | 12.22 | 411.18 | 50.26 |
| Quail | 6/1 | 6 | 3.78 | 1 | 3.78 | 11.35 | 272.04 | 23.58 |
| Leghorn | 12/7 | 12 | 2.69 | 7 | 2.69 | 13.46 | 499.28 | 60.5 |
| Guinea | 12/7 | 12 | 2.92 | 1 | 2.92 | 14.63 | 589.76 | 71.17 |
| Pigeon | 6/1 | 6 | 4.25 | 1 | 4.25 | 12.75 | 343.02 | 29.45 |
| Dotterel | 12/7 | 12 | 3.08 | 7 | 3.08 | 15.42 | 656.13 | 76.95 |
| Dorking | 12/7 | 12 | 3.2 | 7 | 3.2 | 16.03 | 707.92 | 83.18 |
| Brahma | 16/19 | 16 | 2.86 | 19 | 2.48 | 18.14 | 1003.91 | 126.33 |
| Cochin | 12/7 | 12 | 3.37 | 7 | 3.37 | 16.87 | 783.96 | 92.08 |
| Penguin | 6/1 | 6 | 4.77 | 1 | 4.77 | 14.3 | 432.76 | 37.14 |
| Partidge | 26/7 | 26 | 2.57 | 7 | 2 | 16.31 | 546.01 | 50.26 |
| Waxwing | 18/1 | 18 | 3.09 | 1 | 3.09 | 15.47 | 430.23 | 30.69 |
| Ostrich | 26/7 | 26 | 2.73 | 7 | 2.12 | 17.27 | 613.42 | 56.49 |
| Oriole | 30/7 | 30 | 2.69 | 1 | 2.69 | 18.82 | 783.37 | 76.95 |
| Linnet | 26/7 | 26 | 2.89 | 7 | 2.25 | 18.29 | 687.53 | 62.72 |
| Widgeon | 18/1 | 18 | 3.47 | 1 | 3.47 | 17.37 | 542.88 | 38.7 |
| Lark | 30/7 | 30 | 2.92 | 7 | 2.92 | 20.47 | 925.34 | 90.3 |
| Ibis | 26/7 | 26 | 3.14 | 7 | 2.44 | 19.89 | 812.54 | 72.51 |
