รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan Cable
ได้รับการรับรอง: ISO 9001:2020, ISO 14001:2020
หมายเลขรุ่น: ตัวนำ ACSR เปลือย
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: การเจรจาต่อรอง
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: ถังไม้ ถังไม้ และถังเหล็ก ตามความต้องการของลูกค้า
เวลาการส่งมอบ: 5-15 วัน
เงื่อนไขการชำระเงิน: แอล/C, T/T, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: การเจรจาต่อรอง
วัสดุ: |
อัล/สตีล |
มาตรฐาน: |
IEC61089, En50182 |
แกนกลาง: |
ปกติหรือกำหนดเอง |
ตัวละคร: |
ตัวนำเปลือย |
แอปพลิเคชัน: |
การใช้การส่งผ่านค่าโสหุ้ย |
พื้นที่ทั้งหมด: |
16~1250มม |
ท่าเรือ: |
เซี่ยงไฮ้หรือชิงเต่า |
วัสดุ: |
อัล/สตีล |
มาตรฐาน: |
IEC61089, En50182 |
แกนกลาง: |
ปกติหรือกำหนดเอง |
ตัวละคร: |
ตัวนำเปลือย |
แอปพลิเคชัน: |
การใช้การส่งผ่านค่าโสหุ้ย |
พื้นที่ทั้งหมด: |
16~1250มม |
ท่าเรือ: |
เซี่ยงไฮ้หรือชิงเต่า |
สายตัวนำอะลูมิเนียมเปลือย ACSR ลายสกังค์ อ้างอิงตามมาตรฐาน IEC61089 ขนาด 16~1250 ตร.มม.
สายตัวนำ ACSR การใช้งาน
สายตัวนำ ACSR ถูกนำไปใช้อย่างแพร่หลายในการส่งกำลังไฟฟ้าในระยะทางไกล เนื่องจากเหมาะอย่างยิ่งสำหรับสายส่งกำลังไฟฟ้าแรงสูงระยะไกล นอกจากนี้ยังใช้เป็นสายโยงสำหรับรองรับสายไฟฟ้าแรงสูง
เส้นลวด
เมื่อเลือกสายตีเกลียว สิ่งสำคัญคือต้องระบุจำนวนเส้นลวดที่ประกอบเป็นตัวนำ สายที่มีจำนวนเส้นลวดมากจะมีความยืดหยุ่นมากกว่าสายที่มีจำนวนเส้นลวดน้อย สายตัวนำทั่วไปมีอย่างน้อย 7 เส้น: หนึ่งเส้นตรงกลางและอีก 6 เส้นล้อมรอบ สายที่มีความยืดหยุ่นสูงมักจะมี 19, 37 หรือ 49 เส้น สายขนาดใหญ่มาก หรือสายที่ผลิตขึ้นเพื่อการใช้งานที่ต้องการความยืดหยุ่นสูง อาจมี 70 เส้นขึ้นไป
หมายเหตุ: ค่าพิกัดกระแสที่ระบุในตารางข้างต้นอ้างอิงตามความเร็วลม 0.6 เมตร/วินาที, การแผ่รังสีความร้อนจากดวงอาทิตย์ 1200 วัตต์/ตารางเมตร, อุณหภูมิแวดล้อม 50°C และอุณหภูมิตัวนำ 80°C
สายตัวนำ ACSR โครงสร้าง
สายตัวนำ ACSR ประกอบด้วยลวดอะลูมิเนียมและเหล็กอาบสังกะสีหลายเส้นตีเกลียวเป็นชั้นๆ ลวดหรือลวดที่ประกอบเป็นแกนทำจากเหล็กอาบสังกะสี และชั้นนอกหรือชั้นต่างๆ ทำจากอะลูมิเนียม แกนเหล็กอาบสังกะสีโดยทั่วไปประกอบด้วยลวด 1, 7 หรือ 19 เส้น เส้นผ่านศูนย์กลางของลวดเหล็กและอะลูมิเนียมอาจเท่ากันหรือไม่เท่ากันก็ได้
โดยการปรับสัดส่วนของอะลูมิเนียมและเหล็กให้เหมาะสม สามารถบรรลุคุณสมบัติที่ต้องการสำหรับการใช้งานเฉพาะได้ ค่าความต้านแรงดึงสูงขึ้นสามารถทำได้โดยการเพิ่มปริมาณเหล็ก และความสามารถในการนำกระแสสูงขึ้นโดยการเพิ่มปริมาณอะลูมิเนียม
สายตัวนำ ACSR คุณสมบัติทางไฟฟ้า
| ความหนาแน่นที่ 20ºC | อะลูมิเนียม: 2.703 กก./ลบ.ดม. |
| เหล็กอาบสังกะสี: 7.80 กก./ลบ.ดม. | |
| สัมประสิทธิ์อุณหภูมิที่ 20°C | อะลูมิเนียม: 0.00403 (°C) |
| ความต้านทานที่ 20°C | อะลูมิเนียม: ไม่ควรเกิน 0.028264 |
|
สัมประสิทธิ์การขยายตัวเชิงเส้น
|
อะลูมิเนียม: 23 x10 (°C) |
| เหล็กอาบสังกะสี: 11.5 x10 (1/°C) |
เงื่อนไขการใช้งาน
| อุณหภูมิแวดล้อม | -5°C - 50°C |
| แรงลม | 80 – 130 กก./ตร.ม. |
| ความเร่งแผ่นดินไหว | 0.12 - 0.05g |
| ระดับฟ้าผ่า | 10 – 18 |
| ความชื้นสัมพัทธ์ | 5 – 100% |
สายตัวนำ ACSR ข้อมูลทางเทคนิค
| จำนวนเส้นลวด | โมดูลัสของความยืดหยุ่น | สัมประสิทธิ์การขยายตัวเชิงเส้น | |||
| AL | เหล็ก | กก./ตร.มม. | ปอนด์/ตร.นิ้ว | 1/Cº | 1/Fº |
| 6 | 1 | 81 | 11.5 x106 | 19.1 x10-6 | 10.6 x10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 x10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 x10-6 | 8.5 x10-6 |
| 18 | 1 | 67 | 9.5 x106 | 21.2 x10-6 | 11.8 x10-6 |
| 24 | 7 | 74 | 10.5 x106 | 19.6 x10-6 | 10.9 x10-6 |
| 26 | 7 | 77 | 10.9 x106 | 18.9 x10-6 | 10.5 x10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 x106 | 17.8 x10-6 | 9.9 x10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 x106 | 17.5 x10-6 | 9.7 x10-6 |
| 54 | 7 | 70 | 9.9 x106 | 19.3 x10-6 | 10.7 x10-6 |
| 54 | 19 | 68 | 9.7 x106 | 19.4 x10-6 | 10.8 x10-6 |
แผ่นข้อมูลทางเทคนิคสายตัวนำ ACSR เปลือย ลายสกังค์ (AL-12/2.59 มม., St-7/2.59 มม.) EN50182
| มาตรฐานอังกฤษ EN 50182: 2001 | |||||||||||||
| รหัส | รหัสเก่า | พื้นที่ | จำนวนเส้นลวด | เส้นผ่านศูนย์กลางลวด | เส้นผ่านศูนย์กลาง | มวลต่อหน่วย | กำลังรับแรงดึง | ความต้านทานไฟฟ้ากระแสตรง | |||||
| AL | เหล็ก | รวม | AL | เหล็ก | AL | เหล็ก | แกน | ตัวนำ | ความยาว | ||||
| มม.2 | 2 มม. | 2 มม. | มม. | มม. | มม. | มม. | กก./กม. | kN | Q/กม. | ||||
| 11-AL1/2-ST1A | MOLE | 10.6 | 1.77 | 12.4 | 6 | 1 | 1.5 | 1.5 | 1.5 | 4.5 | 42.8 | 4.14 | 2.7027 |
| 21-AL1/3-ST1A | SQUIRREL | 21 | 3.5 | 24.5 | 6 | 1 | 2.11 | 2.11 | 2.11 | 6.33 | 84.7 | 7.87 | 1.3659 |
| 26-AL1/4-ST1A | GOPHER | 26.2 | 4.37 | 30.6 | 6 | 1 | 2.36 | 2.36 | 2.36 | 7.08 | 106 | 9.58 | 1.0919 |
| 32-AL1 巧-ST1A | WEASEL | 31.6 | 5.27 | 36.9 | 6 | 1 | 2.59 | 2.59 | 2.59 | 7.77 | 127.6 | 11.38 | 0.9065 |
| 37-AL1/6-ST1A | FOX | 36.7 | 6.11 | 42.8 | 6 | 1 | 2.79 | 2.79 | 2.79 | 8.37 | 148.1 | 13.21 | 0.7812 |
| 42-AL1/7-ST1A | FERRET | 42.4 | 7.07 | 49.5 | 6 | 1 | 3 | 3 | 3 | 9 | 171.2 | 15.27 | 0.6757 |
| 53-AL1/9-ST1A | RABBIT | 52.9 | 8.81 | 61.7 | 6 | 1 | 3.35 | 3.35 | 3.35 | 10.1 | 213.5 | 18.42 | 0.5419 |
| 63-AL1/11-ST1A | MINK | 63.1 | 10.5 | 73.6 | 6 | 1 | 3.66 | 3.66 | 3.66 | 11 | 254.9 | 21.67 | 0.454 |
| 63-AL1/37-ST1A | SKUNK | 63.2 | 36.9 | 100.1 | 12 | 7 | 2.59 | 2.59 | 7.77 | 13 | 463 | 52.79 | 0.4568 |
| 75-AL1/13-ST1A | BEAVER | 75 | 12.5 | 87.5 | 6 | 1 | 3.99 | 3.99 | 3.99 | 12 | 302.9 | 25.76 | 0.382 |
| 73-AL1/43-ST1A | HORSE | 73.4 | 42.8 | 116.2 | 12 | 7 | 2.79 | 2.79 | 8.37 | 14 | 537.3 | 61.26 | 0.3936 |
| 79-AL1/13-ST1A | RACOON | 78.8 | 13.1 | 92 | 6 | 1 | 4.09 | 4.09 | 4.09 | 12.3 | 318.3 | 27.06 | 0.3635 |
| 84-AL1/14-ST1A | OTTER | 83.9 | 14 | 97.9 | 6 | 1 | 4.22 | 4.22 | 4.22 | 12.7 | 338.8 | 28.81 | 0.3415 |
| 95-AL1/16-ST1A | CAT | 95.4 | 15.9 | 111.3 | 6 | 1 | 4.5 | 4.5 | 4.5 | 13.5 | 385.3 | 32.76 | 0.3003 |
| 105-AL1/17-ST1A | HARE | 105 | 17.5 | 122.5 | 6 | 1 | 4.72 | 4.72 | 4.72 | 14.2 | 423.8 | 36.04 | 0.273 |
| 105-AL1/14-ST1A | DOG | 105 | 13.6 | 118.5 | 6 | 7 | 1.57 | 1.57 | 4.71 | 14.2 | 394 | 32.65 | 0.2733 |
| 132-AL1/20-ST1A | COYOTE | 131.7 | 20.1 | 151.8 | 26 | 7 | 1.91 | 1.91 | 5.73 | 15.9 | 520.7 | 45.86 | 0.2192 |
| 132-AL1/7-ST1A | COUGAR | 131.5 | 7.31 | 138.8 | 18 | 1 | 3.05 | 3.05 | 3.05 | 15.3 | 418.8 | 29.74 | 0.2188 |
| 131-AL1/31-ST1A | TIGER | 131.2 | 30.6 | 161.9 | 30 | 7 | 2.36 | 2.36 | 7.08 | 16.5 | 602.2 | 57.87 | 0.2202 |
| 158-AL1/37-ST1A | WOLF | 158.1 | 36.9 | 194.9 | 30 | 7 | 2.59 | 2.59 | 7.77 | 18.1 | 725.3 | 68.91 | 0.1829 |
| 159-AL1/9-ST1A | DINGO | 158.7 | 8.81 | 167.5 | 18 | 1 | 3.35 | 3.35 | 3.35 | 16.8 | 505.2 | 35.87 | 0.1814 |
| 183-AL1/43-ST1A | LYNX | 183.4 | 42.8 | 226.2 | 30 | 7 | 2.79 | 2.79 | 8.37 | 19.5 | 841.6 | 79.97 | 0.1576 |
| 184-AL1/10-ST1A | CARACAL | 184.2 | 10.2 | 194.5 | 18 | 1 | 3.61 | 3.61 | 3.61 | 18.1 | 586.7 | 40.74 | 0.1562 |
| 212-AL1/49-ST1A | PANTHER | 212.1 | 49.5 | 261.5 | 30 | 7 | 3 | 3 | 9 | 21 | 973.1 | 92.46 | 0.1363 |
| 211-AL1/12-ST1A | JAGUAR | 210.6 | 11.7 | 222.3 | 18 | 1 | 3.86 | 3.86 | 3.86 | 19.3 | 670.8 | 46.57 | 0.1366 |
| 238-AL1/56-ST1A | LION | 238.3 | 55.6 | 293.9 | 30 | 7 | 3.18 | 3.18 | 9.54 | 22.3 | 1093.4 | 100.47 | 0.1213 |
| 264-AL1/62-ST1A | BEAR | 264.4 | 61.7 | 326.1 | 30 | 7 | 3.35 | 3.35 | 10.1 | 23.5 | 1213.4 | 111.5 | 0.1093 |
| 324-AL1/76-STA | GOAT | 324.3 | 75.7 | 400 | 30 | 7 | 3.71 | 3.71 | 11.1 | 26 | 1488.2 | 135.13 | 0.0891 |
| 375-AL1/88-ST1A | SHEEP | 375.1 | 87.5 | 462.6 | 30 | 7 | 3.99 | 3.99 | 12 | 27.9 | 1721.3 | 156.3 | 0.0771 |
| 374-AL1/48-ST1A | ANTELOPE | 374.1 | 48.5 | 422.6 | 54 | 7 | 2.97 | 2.97 | 8.91 | 26.7 | 1413.8 | 118.88 | 0.0773 |
| 382-AL1/49-ST1A | BISON | 381.7 | 49.5 | 431.2 | 54 | 7 | 3 | 3 | 9 | 27 | 1442.5 | 121.3 | 0.0758 |
พารามิเตอร์การก่อสร้าง
• IEC 60189
| รหัส | พื้นที่หน้าตัดที่กำหนด | การตีเกลียว | เส้นผ่านศูนย์กลางภายนอก | น้ำหนัก | กำลังรับแรงดึง | ความต้านทานไฟฟ้า @20° | พิกัดกระแส* | |||
| AL | เหล็ก | รวม | AL | เหล็ก | ||||||
| ตร.มม. | ตร.มม. | ตร.มม. | จำนวนxมม. | จำนวนxมม. | มม. | กก./กม. | KN | Ω/กม. | A | |
| 16 | 16 | 2.67 | 18.7 | 6/1.84 | 1/1.84 | 5.52 | 64.6 | 6.08 | 1.7934 | 85 |
| 25 | 25 | 4.17 | 29.2 | 6/2.30 | 1/2.30 | 6.9 | 100.9 | 9.13 | 1.1478 | 112 |
| 40 | 40 | 6.67 | 46.7 | 6/2.91 | 1/2.91 | 8.73 | 161.5 | 14.4 | 0.7174 | 150 |
| 63 | 63 | 10.5 | 73.5 | 6/3.66 | 1/3.66 | 10.98 | 254.4 | 21.63 | 0.4555 | 198 |
| 100 | 100 | 16.7 | 117 | 6/4.61 | 1/4.61 | 13.83 | 403.8 | 34.33 | 0.2869 | 263 |
| 125 | 125 | 6.94 | 132 | 18/2.97 | 1/2.97 | 14.85 | 397.9 | 29.17 | 0.2304 | 299 |
| 125 | 125 | 20.4 | 145 | 26/2.47 | 7/1.92 | 15.64 | 503.9 | 45.69 | 0.231 | 302 |
| 160 | 160 | 8.89 | 169 | 18/3.36 | 1/3.36 | 16.8 | 509.3 | 36.18 | 0.18 | 347 |
| 160 | 160 | 26.1 | 186 | 26/2.80 | 7/2.18 | 17.74 | 644.9 | 57.69 | 0.1805 | 351 |
| 200 | 200 | 11.1 | 211 | 18/3.76 | 1/3.76 | 18.8 | 636.7 | 44.22 | 0.144 | 398 |
| 200 | 200 | 32.6 | 233 | 26/3.13 | 7/2.43 | 19.81 | 806.2 | 70.13 | 0.1444 | 402 |
| 250 | 250 | 24.6 | 275 | 22/3.80 | 7/2.11 | 21.53 | 880.6 | 68.72 | 0.1154 | 458 |
| 250 | 250 | 40.7 | 291 | 26/3.50 | 7/2.72 | 22.16 | 1007.7 | 87.67 | 0.1155 | 461 |
| 315 | 315 | 21.8 | 337 | 45/2.99 | 7/1.99 | 23.91 | 1039.6 | 79.03 | 0.0917 | 526 |
| 315 | 315 | 51.3 | 366 | 26/3.93 | 7/3.05 | 24.87 | 1269.7 | 106.83 | 0.0917 | 530 |
| 400 | 400 | 27.7 | 428 | 45/3.36 | 7/2.24 | 26.88 | 1320.1 | 98.36 | 0.0722 | 607 |
| 400 | 400 | 51.9 | 452 | 54/3.07 | 7/3.07 | 27.63 | 1510.3 | 123.04 | 0.0723 | 610 |
| 450 | 450 | 31.1 | 481 | 45/3.57 | 7/2.38 | 28.56 | 1485.2 | 107.47 | 0.0642 | 651 |
| 450 | 450 | 58.3 | 508 | 54/3.26 | 7/3.26 | 29.34 | 1699.1 | 138.42 | 0.0643 | 655 |
| 500 | 500 | 34.6 | 535 | 45/3.76 | 7/2.51 | 30.09 | 1650.2 | 119.41 | 0.0578 | 693 |
| 500 | 500 | 64.8 | 565 | 54/3.43 | 7/3.43 | 30.87 | 1887.9 | 153.8 | 0.0578 | 697 |
| 560 | 560 | 38.7 | 599 | 45/3.98 | 7/2.65 | 31.83 | 1848.2 | 133.74 | 0.0516 | 741 |
| 560* | 560 | 70.9 | 631 | 54/3.63 | 19/2.18 | 32.68 | 2103.4 | 172.59 | 0.0516 | 745 |
| 630 | 630 | 43.6 | 674 | 45/4.22 | 7/2.81 | 33.75 | 2079.2 | 150.45 | 0.0459 | 794 |
| 630* | 630 | 79.8 | 710 | 54/3.85 | 19/2.31 | 34.65 | 2366.3 | 191.77 | 0.0459 | 798 |
| 710 | 710 | 49.1 | 759 | 45/4.48 | 7/2.99 | 35.85 | 2343.2 | 169.56 | 0.0407 | 851 |
| 710* | 710 | 89.9 | 800 | 54/4.09 | 19/2.45 | 36.79 | 2666.8 | 216.12 | 0.0407 | 856 |
| 800* | 800 | 34.6 | 835 | 72/3.76 | 7/2.51 | 37.61 | 2480.2 | 167.41 | 0.0361 | 910 |
| 800* | 800 | 66.7 | 867 | 84/3.48 | 7/3.48 | 38.28 | 2732.7 | 205.33 | 0.0362 | 912 |
| 800* | 800 | 101 | 901 | 54/4.34 | 19/2.61 | 39.09 | 3004.9 | 243.52 | 0.0362 | 916 |
| 900* | 900 | 38.9 | 939 | 72/3.99 | 7/2.66 | 39.9 | 2790.2 | 188.33 | 0.0321 | 972 |
| 900* | 900 | 75 | 975 | 84/3.69 | 7/3.69 | 40.59 | 3074.2 | 226.5 | 0.0322 | 974 |
| 1000* | 1000 | 43.2 | 1043 | 72/4.21 | 7/2.80 | 42.08 | 3100.3 | 209.26 | 0.0289 | 1031 |
| 1120* | 1120 | 47.3 | 1167 | 72/4.45 | 19/1.78 | 44.5 | 3464.9 | 234.53 | 0.0258 | 1096 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
| 1250* | 1250 | 102 | 1352 | 84/4.35 | 19/2.61 | 47.85 | 4253.9 | 316.04 | 0.0232 | 1165 |
| 1250* | 1250 | 52.8 | 1303 | 72/4.70 | 19/1.88 | 47 | 3867.1 | 261.75 | 0.0231 | 1163 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |

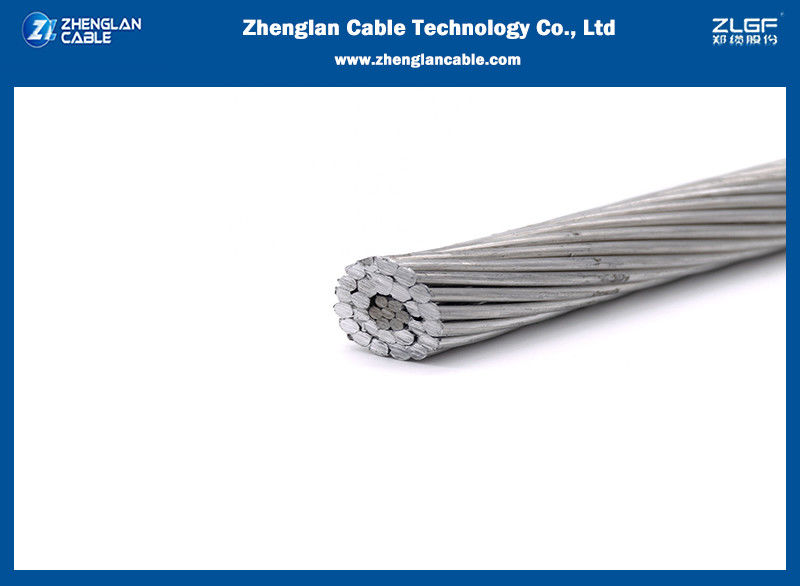

สายตัวนำ ACSR เปลือย ลายสกังค์ (AL-12/2.59 มม., St-7/2.59 มม.) EN50182 รูปภาพ
