รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan Cable
ได้รับการรับรอง: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
หมายเลขรุ่น: AAAC 350MCM
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1,000 เมตร
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: ถังไม้ ถังไม้ และถังเหล็ก ตามความต้องการของลูกค้า
เวลาการส่งมอบ: 15 วัน
เงื่อนไขการชำระเงิน: t/t， l/c
สามารถในการผลิต: 82,000 กม./ปี
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
แอปพลิเคชัน: |
เป็นสายกระจายหลักและสายรอง |
พื้นที่นาม: |
350MCM |
การลากสาย: |
19/3.45มม |
เส้นผ่าศูนย์กลางโดยรวม: |
17.25 มม. |
น้ำหนัก: |
487.3กก./กม |
จัดอันดับความแข็งแกร่ง: |
52kN |
ความต้านทานไฟฟ้า: |
0.1886Ω/กม |
เรตติ้งปัจจุบัน: |
345A |
มาตรฐาน: |
ASTM B 399/B 399M |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
แอปพลิเคชัน: |
เป็นสายกระจายหลักและสายรอง |
พื้นที่นาม: |
350MCM |
การลากสาย: |
19/3.45มม |
เส้นผ่าศูนย์กลางโดยรวม: |
17.25 มม. |
น้ำหนัก: |
487.3กก./กม |
จัดอันดับความแข็งแกร่ง: |
52kN |
ความต้านทานไฟฟ้า: |
0.1886Ω/กม |
เรตติ้งปัจจุบัน: |
345A |
มาตรฐาน: |
ASTM B 399/B 399M |

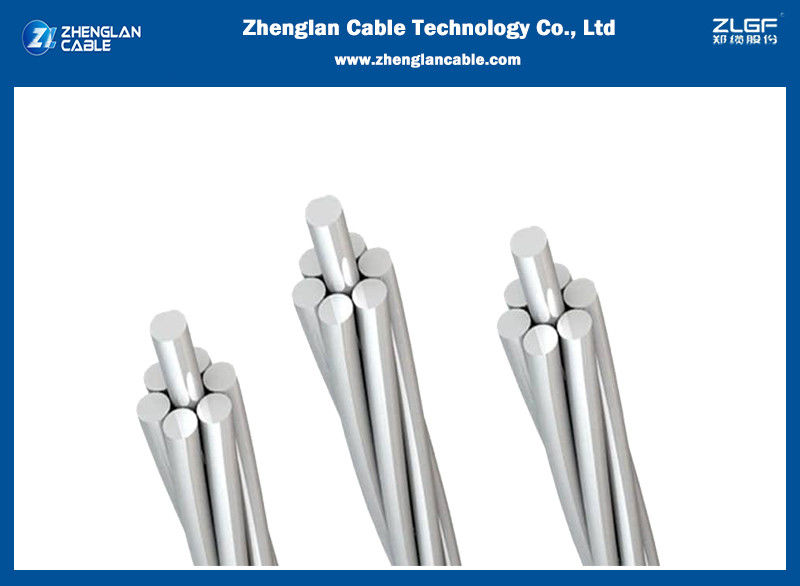

สายส่งกำลังเหนือศีรษะเปลือย AAAC ขนาด 350 MCM มาตรฐาน ASTM B 399/B 399M
การใช้งาน: AAAC ส่วนใหญ่ใช้เป็นสายส่งกำลังเหนือศีรษะเปลือย และเป็นสายส่งกำลังหลักและรอง นอกจากนี้ยังเหมาะสำหรับการวางข้ามแอ่ง แม่น้ำ และหุบเขาที่มีลักษณะทางภูมิศาสตร์พิเศษ
มาตรฐาน: การออกแบบพื้นฐานตามมาตรฐาน BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399/B 399M / DIN 48201-6
โครงสร้าง
สาย AAAC ประกอบด้วยลวดอลูมิเนียมอัลลอยด์ ลวดอลูมิเนียมอัลลอยด์ถูกพันเป็นเกลียวแบบศูนย์กลาง
ส่วนนี้กล่าวถึงอลูมิเนียมอัลลอยด์ประเภทแมกนีเซียมซิลิกอนที่ผ่านการอบความร้อนตามมาตรฐานสากลที่เกี่ยวข้อง ซึ่งคุณสมบัติทางไฟฟ้าและทางกลทั้งหมดอยู่ภายในค่าที่แนะนำโดยมาตรฐานที่เกี่ยวข้อง สามารถจัดหาสายนำไฟฟ้าตามข้อกำหนดอื่น ๆ ที่ได้รับการยอมรับทั้งหมดได้ อัลลอยด์ที่กล่าวถึงมีความแข็งแรงสูงกว่าแต่มีความนำไฟฟ้าต่ำกว่าอลูมิเนียมบริสุทธิ์ เนื่องจากมีน้ำหนักเบากว่า ตัวนำอัลลอยด์จึงสามารถใช้ประโยชน์ได้ในบางครั้งแทน ACSR แบบดั้งเดิม โดยมีแรงดึงขาดต่ำกว่าแบบหลัง การใช้งานจึงเป็นที่นิยมโดยเฉพาะอย่างยิ่งเมื่อภาระน้ำแข็งและลมต่ำ
(*) หมายเหตุ: ค่าพิกัดกระแสที่กล่าวถึงในตารางข้างต้นอิงตามความเร็วลม 0.6 เมตร/วินาที, การแผ่รังสีความร้อนจากดวงอาทิตย์ 1200 วัตต์/ตารางเมตร, อุณหภูมิแวดล้อม 50°C และอุณหภูมิตัวนำ 80°C
คุณสมบัติทางไฟฟ้า
| ความหนาแน่น@20ºC | 2.70 กก./ลบ.ดม. |
| สัมประสิทธิ์อุณหภูมิ@20°C | 0.00360 (°C) |
| ความต้านทาน@20°C | 0.0326 โอห์ม มม.²/ม. |
| สัมประสิทธิ์การขยายตัวเชิงเส้น |
23 x10-6 (°C) |
เงื่อนไขการให้บริการ
| อุณหภูมิแวดล้อม | -5°C - 50°C |
| แรงดันลม | 80 – 130 กก./ตร.ม. |
| ความเร่งแผ่นดินไหว | 0.12 - 0.05g |
| ระดับฟ้าผ่า | 10 – 18 |
| ความชื้นสัมพัทธ์ | 5 – 100% |
พารามิเตอร์โครงสร้าง
• IEC 60189
| รหัส | พื้นที่หน้าตัดที่กำหนด | การพันเกลียว | เส้นผ่านศูนย์กลางภายนอก | น้ำหนัก | แรงดึงที่กำหนด | ความต้านทานไฟฟ้า | พิกัดกระแส* |
| มม.² | จำนวนx มม. | มม. | กก./กม. | KN | Ω/กม. | A | |
| 16 | 18.4 | 7/1.83 | 5.49 | 50.4 | 5.43 | 1.7896 | 86 |
| 25 | 28.8 | 7/2.29 | 6.87 | 78.7 | 8.49 | 1.1453 | 113 |
| 40 | 46 | 7/2.89 | 8.67 | 125.9 | 13.58 | 0.7158 | 151 |
| 63 | 72.5 | 7/3.63 | 10.89 | 198.3 | 21.39 | 0.4545 | 200 |
| 100 | 115 | 19/2.78 | 13.9 | 316.3 | 33.95 | 0.2877 | 266 |
| 125 | 144 | 19/3.10 | 15.5 | 395.4 | 42.44 | 0.2302 | 305 |
| 160 | 184 | 19/3.51 | 17.55 | 506.1 | 54.32 | 0.1798 | 355 |
| 200 | 230 | 19/3.93 | 19.65 | 632.7 | 67.91 | 0.1439 | 407 |
| 250 | 288 | 19/4.39 | 21.95 | 790.8 | 84.88 | 0.1151 | 466 |
| 315 | 363 | 37/3.53 | 24.71 | 998.9 | 106.95 | 0.0916 | 535 |
| 400 | 460 | 37/3.98 | 27.86 | 1268.4 | 135.81 | 0.0721 | 618 |
| 450 | 518 | 37/4.22 | 29.54 | 1426.9 | 152.79 | 0.0641 | 663 |
| 500 | 575 | 37/4.45 | 31.15 | 1585.5 | 169.76 | 0.0577 | 706 |
| 560 | 645 | 61/3.67 | 33.03 | 1778.4 | 190.14 | 0.0516 | 755 |
| 630 | 725 | 61/3.89 | 35.01 | 2000.7 | 213.9 | 0.0458 | 809 |
| 710 | 817 | 61/4.13 | 37.17 | 2254.8 | 241.07 | 0.0407 | 866 |
| 800 | 921 | 61/4.38 | 39.42 | 2540.6 | 271.62 | 0.0361 | 928 |
| 900* | 1036 | 91/3.81 | 41.91 | 2861.1 | 305.58 | 0.0321 | 992 |
| 1000* | 1151 | 91/4.01 | 44.11 | 3179 | 339.53 | 0.0289 | 1051 |
| 1120* | 1289 | 91/4.25 | 46.75 | 3560.5 | 380.27 | 0.0258 | 1118 |
| 1250* | 1439 | 91/4.49 | 49.39 | 3973.7 | 424.41 | 0.0231 | 1185 |
