รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan Cable
ได้รับการรับรอง: 3C，ISO 9001:2015，ISO 14001:2005; CE
หมายเลขรุ่น: สายเคเบิลหุ้มฉนวนทางอากาศ
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ต่อรองได้
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: กลองไม้ กลองไม้เหล็ก ม้วนหรือกลองพลาสติก หรือกำหนดเอง
เวลาการส่งมอบ: 15-30 วัน
เงื่อนไขการชำระเงิน: t/t, l/c,
สามารถในการผลิต: 100km/เดือน
ชื่อ: |
สายเคเบิลที่แถมมาทางอากาศ |
วัสดุฉนวน: |
เอ็กซ์แอลพีอี |
วัสดุตัวนำ: |
อลูมิเนียม |
แอปพลิเคชัน: |
ค่าโสหุ้ย |
มาตรฐาน: |
มาตรฐาน ASTM |
โครงสร้าง: |
อัล/เอ็กแอลพีอี |
สี: |
สีดำ |
แรงดันไฟฟ้า: |
0.6/1kV |
ชื่อ: |
สายเคเบิลที่แถมมาทางอากาศ |
วัสดุฉนวน: |
เอ็กซ์แอลพีอี |
วัสดุตัวนำ: |
อลูมิเนียม |
แอปพลิเคชัน: |
ค่าโสหุ้ย |
มาตรฐาน: |
มาตรฐาน ASTM |
โครงสร้าง: |
อัล/เอ็กแอลพีอี |
สี: |
สีดำ |
แรงดันไฟฟ้า: |
0.6/1kV |

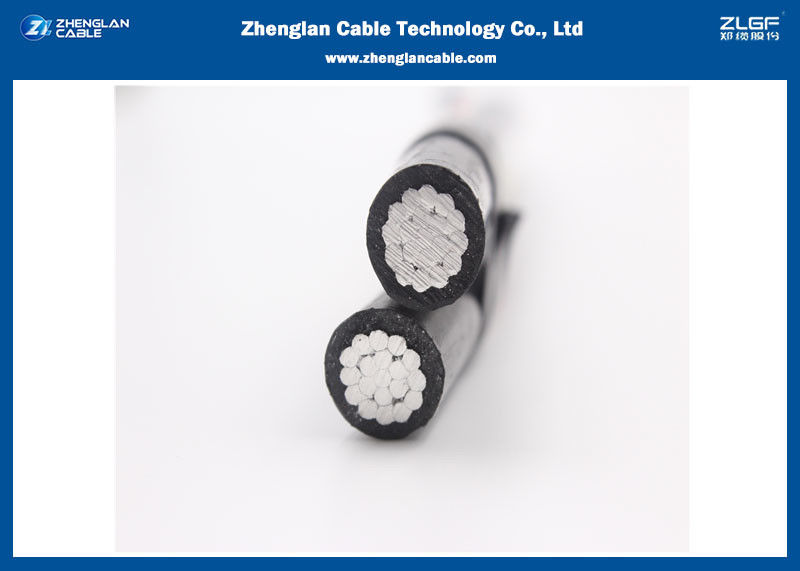

สายเคเบิลแบบ Bundle ทางอากาศที่ทนทาน ตัวนำอลูมิเนียมตีเกลียวพร้อมฉนวน XLPE สายเคเบิล ABC
การใช้งาน
สายไฟหุ้มฉนวน
สายไฟหุ้มฉนวนส่วนใหญ่ใช้สำหรับสายจำหน่ายรองแบบเหนือศีรษะ ไม่ใช่ตัวนำที่มีฉนวนไฟฟ้าและถือว่าเป็นตัวนำเปลือยเมื่อติดตั้ง
สายบริการแบบ Duplex
เพื่อจ่ายไฟบริการทางอากาศ 120 โวลต์สำหรับบริการชั่วคราวในสถานที่ก่อสร้าง แสงสว่างภายนอกอาคารหรือแสงสว่างตามถนน สำหรับบริการที่ 600 โวลต์หรือต่ำกว่าที่อุณหภูมิตัวนำสูงสุด 75 °C
สายบริการแบบ Triplex
เพื่อจ่ายไฟจากสายของการไฟฟ้าไปยังจุดเชื่อมต่อของผู้บริโภค สำหรับบริการที่ 600 โวลต์หรือน้อยกว่า (เฟสต่อเฟส) ที่อุณหภูมิตัวนำสูงสุด 75 °C สำหรับฉนวนโพลีเอทิลีน หรือสูงสุด 90 °C สำหรับฉนวนแบบครอสลิงค์
สายบริการแบบ Quadruplex
ใช้เพื่อจ่ายไฟ 3 เฟส โดยทั่วไปจากหม้อแปลงที่ติดตั้งบนเสา ไปยังจุดเชื่อมต่อบริการของผู้ใช้ ซึ่งทำการเชื่อมต่อกับสายเมนเข้า สำหรับใช้ที่แรงดันไฟฟ้า 600 โวลต์หรือน้อยกว่า เฟสต่อเฟส และที่อุณหภูมิตัวนำไม่เกิน 75 °C สำหรับตัวนำฉนวนโพลีเอทิลีน หรือ 90 °C สำหรับตัวนำฉนวนโพลีเอทิลีนแบบครอสลิงค์
ข้อมูลจำเพาะ
| พื้นที่หน้าตัดที่กำหนด | จำนวน / เส้นผ่านศูนย์กลาง | ความหนาฉนวน | ความต้านทานกระแสตรง เฟส | แรงดึงที่กำหนด (kN) | ความยาวในการจัดส่ง | |
| มม.2 | มม. | มม. | โอห์ม/กม. | AAC | AAAC | กม. |
| 1x16+16 | 7/1.70 | 1.3 | 1.7986 | 3.02 | 4.69 | 10 |
| 2x16+16 | 7/1.70 | 1.3 | 1.7986 | 3.02 | 4.69 | 7.5 |
| 3x16+16 | 7/1.70 | 1.3 | 1.7986 | 3.02 | 4.69 | 5 |
| 4x16 | 7/1.70 | 1.3 | 1.7986 | 3.02 | 4.69 | 5 |
| 1x25+25 | 7/2.10 | 1.3 | 1.1787 | 4.36 | 7.15 | 6.5 |
| 2x25+25 | 7/2.10 | 1.3 | 1.1787 | 4.36 | 7.15 | 5 |
| 3x25+25 | 7/2.10 | 1.3 | 1.1787 | 4.36 | 7.15 | 3.2 |
| 4x25 | 7/2.10 | 1.3 | 1.1787 | 4.36 | 7.15 | 3.2 |
| 1x35+35 | 7/2.50 | 1.3 | 0.8317 | 6.01 | 10.14 | 4.5 |
| 2x35+35 | 7/2.50 | 1.3 | 0.8317 | 6.01 | 10.14 | 3.5 |
| 3x35+35 | 7/2.50 | 1.3 | 0.8317 | 6.01 | 10.14 | 2.2 |
| 4x35 | 7/2.50 | 1.3 | 0.8317 | 6.01 | 10.14 | 2.2 |
| 1x50+50 | 7/3.0 | 1.5 | 0.5776 | 8.41 | 14.6 | 3 |
| 3x50+50 | 7/3.0 | 1.5 | 0.5776 | 8.41 | 14.6 | 1.3 |
| 1x70+70 | 19/2.10 | 1.5 | 0.4367 | 11.85 | 19.41 | 2.2 |
| 3x70+70 | 19/2.10 | 1.5 | 0.4367 | 11.85 | 19.41 | 0.8 |
| 3x95+95 | 19/2.50 | 1.6 | 0.3081 | 16.32 | 27.51 | 0.5 |
| คำรหัส |
3x25 มม.2+ 1x54.6 มม.2 |
3x35 มม.2+ 1x54.6 มม.2 |
3x50 มม.2+ 1x54.6 มม.2 |
3x70 มม.2+ 1x54.6 มม.2 |
3x35 มม.2+ 1x54.6 มม.2+1x16 มม.2 |
3x70 มม.2+ 1x54.6 มม.2+1x16 มม.2 |
3x70+ 1x70 มม.2 |
||
| ตัวนำเฟส | พื้นที่หน้าตัด (มม.) | 25 | 35 | 50 | 70 | 35 | 70 | 70 | |
| จำนวนเส้น | 7 | 7 | 7 | 12 | 7 | 12 | 12 | ||
| ความหนาฉนวน (มม.) | 1.4 | 1.6 | 1.6 | 1.8 | 1.6 | 1.8 | 1.8 | ||
| ความต้านทานกระแสตรง ที่ 20°C(โอห์ม/กม.) | 1.2 | 0.868 | 0.641 | 0.443 | 0.868 | 0.443 | 0.443 | ||
| แรงดึงที่กำหนดขั้นต่ำ (daN) | 300 | - | - | - | - | - | - | ||
| สายส่ง | พื้นที่หน้าตัด (มม.) | 54.6 | 54.6 | 54.6 | 54.6 | 54.6 | 54.6 | 70 | |
| จำนวนเส้น | 7 | 7 | 7 | 7 | 7 | 7 | 7 | ||
| ความหนาฉนวน (มม.) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.5 | ||
| ความต้านทานกระแสตรง ที่ 20 °C (โอห์ม/กม.) | 0.63 | 0.63 | 0.63 | 0.63 | 0.63 | 0.63 | 0.5 | ||
| แรงดึงที่กำหนดขั้นต่ำ (daN) | 1660 | 1660 | 1660 | 1660 | 1660 | 1660 | 2050 | ||
| แสงสว่างสาธารณะ | พื้นที่หน้าตัด (มม.) | - | - | - | - | 16 | 16 | - | |
| จำนวนเส้น | - | - | - | - | 7 | 7 | - | ||
| ความหนาฉนวน (มม.) | - | - | - | - | 1.2 | 1.2 | - | ||
| ความต้านทานกระแสตรง ที่ 20 °C (โอห์ม/กม.) | - | - | - | - | 1.91 | 1.91 | - | ||
| แรงดึงที่กำหนดขั้นต่ำ (daN) | - | - | - | - | 190 | 190 | - | ||
| เส้นผ่านศูนย์กลางตัวนำ | เฟส | สูงสุด | 6.3 | 7.3 | 8.4 | 10.2 | 7.3 | 10.2 | 10.2 |
| ต่ำสุด | 5.8 | 6.8 | 7.9 | 9.7 | 6.8 | 9.7 | 9.7 | ||
| สายส่ง | สูงสุด | - | - | - | - | 5.1 | 5.1 | - | |
| ต่ำสุด | - | - | - | - | 4.6 | 4.6 | - | ||
| แสงสว่างสาธารณะ | สูงสุด | - | - | - | - | 5.1 | 5.1 | - | |
| ต่ำสุด | - | - | - | - | 4.6 | 4.6 | - | ||
| เส้นผ่านศูนย์กลางภายนอก | เฟส | สูงสุด | 9.4 | 10.9 | 12 | 14.2 | 10.9 | 14.2 | 14.2 |
| ต่ำสุด | 8.6 | 10 | 11.1 | 13.3 | 10 | 13.3 | 13.3 | ||
| สายส่ง | สูงสุด | 13 | 13 | 13 | 13 | 13 | 13 | 13.6 | |
| ต่ำสุด | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 12.9 | ||
| แสงสว่างสาธารณะ | สูงสุด | - | - | - | - | 7.8 | 7.8 | - | |
| ต่ำสุด | - | - | - | - | 7 | 7 | - | ||
มาตรฐาน
IEC 60228; IEC 60811-201; IEC 60811-401; IEC 60811-402; IEC 60811-501; IEC 60811-502; IEC 60811-507; IEC 60811-511; ASTM B 231; ICEA S-76-474;
NTP 370.254; NTP 370.258; NTP-IEC 60228; NFC 33-209
การทำเครื่องหมาย:
(จำนวนแกน x พื้นที่หน้าตัด) + (จำนวนตัวนำ x พื้นที่แสงสว่างสาธารณะ) + NA (พื้นที่สายส่งกลาง) - ปี - ความยาวตามลำดับ.
