รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Zhenglan cable
ได้รับการรับรอง: 3C，ISO 9001:2015，ISO 14001:2005
หมายเลขรุ่น: BV (450/750V) สายเคเบิลหุ้มฉนวน PVC
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 100 เมตร
รายละเอียดการบรรจุ: ม้วน
เวลาการส่งมอบ: 5 ~ 10 วัน
เงื่อนไขการชำระเงิน: แอล/C, ที/ที,
วัสดุ: |
จุฬาฯ |
พิมพ์: |
ฉนวนพีวีซี |
แอปพลิเคชัน: |
สำหรับการใช้งานที่บ้าน |
ประเภทตัวนำ: |
ควั่น |
ประเภททองแดง: |
รุ่นที่ 1/2 |
แรงดันไฟฟ้า: |
450/750v |
วัสดุ: |
จุฬาฯ |
พิมพ์: |
ฉนวนพีวีซี |
แอปพลิเคชัน: |
สำหรับการใช้งานที่บ้าน |
ประเภทตัวนำ: |
ควั่น |
ประเภททองแดง: |
รุ่นที่ 1/2 |
แรงดันไฟฟ้า: |
450/750v |

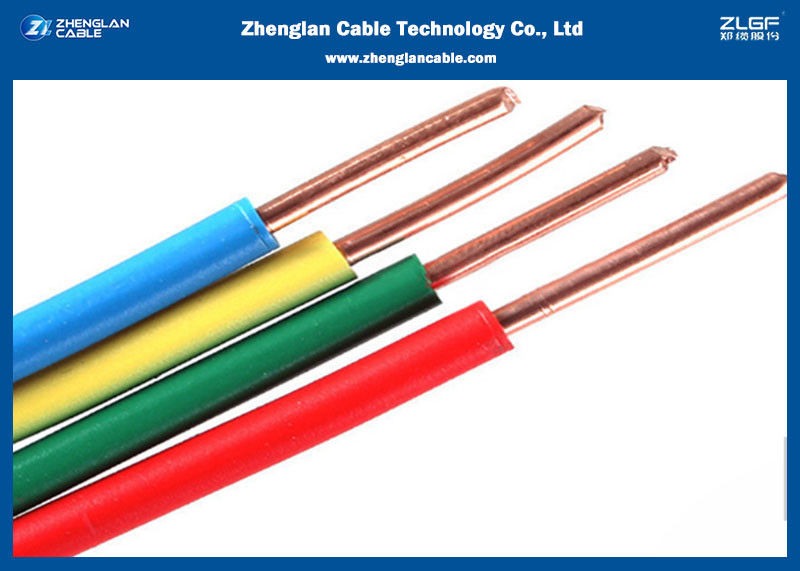

สายไฟหุ้มฉนวน PVC ทนความร้อนสำหรับบ้านหรืออาคาร / แรงดันไฟฟ้า : 450/750V
การใช้งาน:
ส่วนใหญ่ใช้ในสายไฟ สายควบคุม และสายส่งสัญญาณสำหรับเครื่องใช้ไฟฟ้า เครื่องมือวัด อุปกรณ์อิเล็กทรอนิกส์ และอุปกรณ์อัตโนมัติ โดยเฉพาะอย่างยิ่งในระบบสัญญาณกันขโมย ระบบอินเตอร์คอมอาคาร ฯลฯ
โครงสร้าง
ตัวนำ: ตัวนำแบบยืดหยุ่น Class 5 (GB/T 3956 Class 5 หรือ IEC60228.5)
จำนวนแกน: 2 แกน ถึง 41 แกน
ฉนวน: พีวีซีผสม
เปลือกนอก: พีวีซีผสม
แรงดันไฟฟ้าที่กำหนด
300/500V (GB/T5023.3-2008 หรือ 60227 IEC52)
450/750V (GB/T5023.3-2008 หรือ 60227 IEC53)
อุณหภูมิใช้งาน: -30~ +70°C
รัศมีการดัดโค้ง: 15D
บรรจุภัณฑ์: 100 ม./ม้วน หรือตามคำขอ
หมายเหตุs: ทนไฟหน่วง ทนไฟ (ใช้เทปไมก้า) ควันน้อย และปราศจากฮาโลเจน หรือคุณสมบัติอื่นๆ ที่มี
สาย ZR (สายทนไฟหน่วง) เป็นสายชนิดหนึ่งที่มีฉนวน PVC ผสมสารป้องกันไฟ เพื่อให้มีความสามารถในการป้องกันหรือหน่วงการลุกลามของไฟระหว่างการเผาไหม้
มีระดับการป้องกันไฟ 3 ระดับ ซึ่งได้แก่
ระดับ A เป็นระดับการหน่วงไฟสูงสุด นั่นคือ วัสดุฉนวน เชือกไส้ใน สายรัด (เบาะรองด้านใน) สายพาน/ชั้น และวัสดุเปลือกนอกที่ใช้ในสายเคเบิลทั้งหมดเป็นวัสดุทนไฟหน่วง
ระดับ B ยกเว้นวัสดุฉนวน วัสดุอื่นๆ ทั้งหมดเป็นวัสดุทนไฟหน่วง
ระดับ C เฉพาะวัสดุเปลือกนอกเท่านั้นที่เป็นวัสดุทนไฟหน่วง
สาย NH (สายทนไฟ) เป็นสายชนิดหนึ่งที่สร้างด้วยชั้นเทปไมก้า แม้ว่าผิวพลาสติกจะไหม้หมด ชั้นทนไฟจะช่วยไม่ให้เกิดการลัดวงจร เมื่อทำการเดินสาย ให้ตัดชั้นทนไฟที่ปลายสายออก
LSZH, LSOH, LS0H, LSFH หรือ OHLS สายเคเบิล (ควันน้อย ปราศจากฮาโลเจน สายเคเบิล)คือสายเคเบิลที่มีฉนวนหรือเปลือกนอกที่สร้างขึ้นโดยใช้วัสดุที่ปราศจากฮาโลเจนควันน้อย เพื่อช่วยลดก๊าซพิษและก๊าซกัดกร่อนที่เกิดขึ้นระหว่างการเผาไหม้
สายเคเบิลกันปลวก คือสายเคเบิลที่สร้างขึ้นโดยมีฉนวนหรือเปลือกนอกผสมกับวัสดุชนิดหนึ่งเพื่อป้องกันปลวกกัดสายเคเบิล
แผ่นข้อมูล
300/300V
| จำนวนแกน/พื้นที่หน้าตัด (มม.²) | จำนวนเส้นลวด/เส้นผ่านศูนย์กลาง (มม.) | เส้นผ่านศูนย์กลางสูงสุด (มม.) |
น้ำหนัก (กก./กม.) |
| 2×0.5 | 16/0.2 | 5.9 | 47.9 |
| 2×0.75 | 24/0.2 | 6.3 | 56.2 |
| 3×0.5 | 16/0.2 | 6.3 | 58.4 |
| 3×0.75 | 24/0.2 | 6.7 | 72.9 |
300/500V
|
จำนวนแกน/พื้นที่หน้าตัด (มม.²) |
ความหนาฉนวน (มม.) | ความหนาเปลือกนอก (มม.) | เส้นผ่านศูนย์กลางภายนอก (มม.) | ความต้านทานฉนวนขั้นต่ำที่ 70°C (mΩ/km) |
| 2×1.0 | 0.6 | 0.8 | 5.2×7.3 | 0.010 |
| 2×1.5 | 0.7 | 0.8 | 5.8×8.0 | 0.010 |
| 2×2.5 | 0.8 | 1.0 | 7.1×10.0 | 0.0090 |
| 2×4.0 | 0.8 | 1.0 | 7.9×11.6 | 0.0085 |
| 2×4.0 | 0.8 | 1.1 | 12.4 | 0.0070 |
| 2×6.0 | 0.8 | 1.1 | 8.8×13.4 | 0.0080 |
| 2×6.0 | 0.8 | 1.1 | 14.5 | 0.0080 |
| 2×10.0 | 0.8 | 1.2 | 14.3 | 0.056 |
| 3×4.0 | 0.8 | 1.2 | 13.5 | 0.0070 |
| 3×6.0 | 0.8 | 1.2 | 14.0 | 0.0070 |
| 4×4.0 | 0.8 | 1.2 | 14.6 | 0.0070 |
| 4×6.0 | 0.8 | 1.2 | 16.0 | 0.0060 |
| 4×10.0 | 1.0 | 1.4 | 19.0 | 0.0056 |
| 5×4.0 | 0.8 | 1.4 | 16.5 | 0.0070 |
| 5×6.0 | 1.0 | 1.4 | 17.5 | 0.0060 |
| 5×10.0 | 1.2 | 1.6 | 22.0 | 0.0056 |
| 6×0.75 | 0.4 | 0.8 | 9.6 | 0.011 |
| 6×1.0 | 0.6 | 1.0 | 11.0 | 0.010 |
| 6×1.5 | 0.7 | 1.1 | 13..3 | 0.010 |
| 6×2.5 | 0.8 | 1.2 | 15.8 | 0.0090 |
| 7×0.75 | 0.4 | 0.8 | 9.6 | 0.011 |
| 7×1.0 | 0.6 | 1.1 | 11.0 | 0.010 |
| 7×1.5 | 0.7 | 1.1 | 13.3 | 0.010 |
| 7×2.5 | 0.8 | 1.2 | 16.0 | 0.0090 |
| 8×0.75 | 0.4 | 1.0 | 10.6 | 0.011 |
| 8×1.0 | 0.6 | 1.2 | 13.2 | 0.010 |
| 8×1.5 | 0.7 | 1.2 | 14.2 | 0.010 |
| 10×0.5 | 0.4 | 1.0 | 10.5 | 0.012 |
| 10×0.75 | 0.4 | 1.0 | 13.2 | 0.011 |
| 10×1.0 | 0.6 | 1.2 | 14.5 | 0.010 |
| 10×1.5 | 0.7 | 1.4 | 16.7 | 0.010 |
| 10×2.5 | 0.8 | 1.5 | 20.0 | 0.009 |
| 12×0.5 | 0.4 | 1.0 | 11.0 | 0.012 |
| 12×0.75 | 0.4 | 1.2 | 13.2 | 0.011 |
| 15×0.75 | 0.4 | 1.2 | 14.0 | 0.011 |
| 15×1.0 | 0.6 | 1.2 | 15.5 | 0.010 |
| 16×0.75 | 0.4 | 1.2 | 14.0 | 0.010 |
| 16×1.0 | 0.6 | 1.2 | 15.5 | 0.010 |
| 19×0.75 | 0.4 | 1.2 | 15.0 | 0.011 |
| 19×1.0 | 0.6 | 1.2 | 17.8 | 0.010 |
| 20×0.5 | 0.4 | 1.2 | 14.0 | 0.012 |
| 20×0.75 | 0.4 | 1.2 | 15.5 | 0.011 |
| 20×1.0 | 0.6 | 1.2 | 18.3 | 0.010 |
| 24×0.75 | 0.4 | 1.2 | 17.0 | 0.011 |
| 24×1.0 | 0.6 | 1.2 | 20.5 | 0.010 |
| 25×0.75 | 0.4 | 1.2 | 17.1 | 0.011 |
| 25×1.0 | 0.6 | 1.2 | 20.8 | 0.010 |
| 30×0.75 | 0.4 | 1.4 | 19.5 | 0.011 |
| 30×1.0 | 0.6 | 1.4 | 22.6 | 0.010 |
| 37×0.75 | 0.4 | 1.4 | 21.6 | 0.011 |
| 37×1.0 | 0.6 | 1.4 | 23.0 | 0.010 |
| 40×0.75 | 0.4 | 1.4 | 21.8 | 0.011 |
| 40×01.0 | 0.6 | 1.4 | 25.5 | 0.010 |
| 41×0.75 | 0.4 | 1.4 | 22.5 | 0.011 |
| 41×0.75 | 0.6 | 1.4 | 27.0 | 0.010 |
