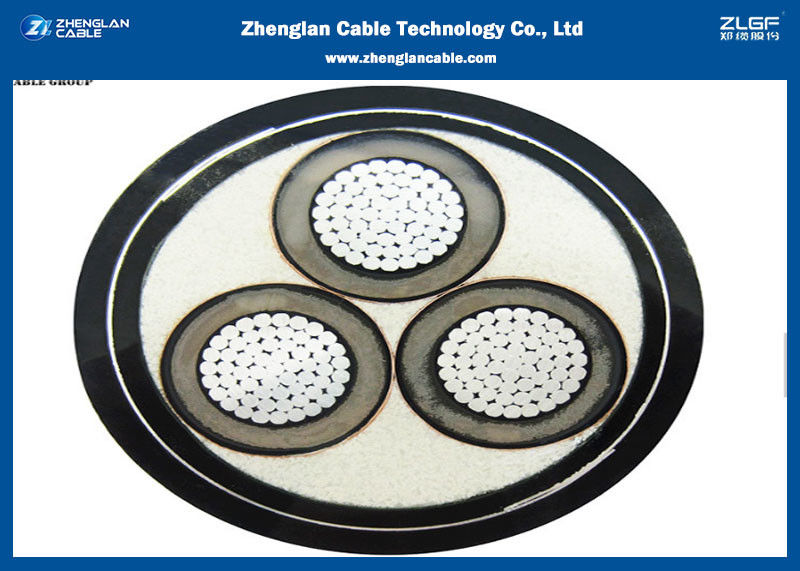

สายไฟ CCA หุ้มฉนวน XLPE แบบมีเกราะใต้ดิน

สายไฟแรงดันปานกลาง อะลูมิเนียม/ทองแดง ตัวนำ CCA ฉนวน XLPE เปลือก PVC สายหุ้มเกราะ

การใช้งาน:

สายแกนเดี่ยวออกแบบมาสำหรับการจำหน่ายไฟฟ้าแรงดันไฟฟ้าที่กำหนด Uo/U ตั้งแต่ 3.8/6.6KV ถึง 19/33KV และความถี่ 50Hz เหมาะสำหรับการติดตั้งส่วนใหญ่ในสถานีจ่ายไฟ ภายในอาคารและในท่อร้อยสายไฟ ภายนอกอาคาร ใต้ดินและในน้ำ รวมถึงการติดตั้งบนรางเคเบิลสำหรับอุตสาหกรรม แผงสวิตช์ และโรงไฟฟ้า

มาตรฐาน:
BS 6622
BS 7835 (รุ่น LSZH)

หมายเหตุ:สายแกนเดี่ยวตามมาตรฐาน BS 6622/BS 7835/IEC 60502/VDE 0276

พื้นที่ โครงสร้าง

สายเคเบิลแรงดันปานกลางผลิตโดยใช้กระบวนการ monosil เรามีโรงงานที่มีความเชี่ยวชาญสูง สิ่งอำนวยความสะดวกด้านการวิจัยที่ทันสมัย และขั้นตอนการควบคุมคุณภาพที่เข้มงวด ซึ่งจำเป็นสำหรับการผลิตสายเคเบิลหุ้มฉนวน PVC สำหรับใช้งานที่แรงดันไฟฟ้าสูงสุด 6KV และสายเคเบิลหุ้มฉนวน XLPE/EPR สำหรับใช้งานที่แรงดันไฟฟ้าสูงสุด 35 KV วัสดุทั้งหมดถูกเก็บไว้ในสภาพแวดล้อมที่ควบคุมความสะอาดตลอดกระบวนการผลิต เพื่อให้มั่นใจถึงความสม่ำเสมอของวัสดุฉนวนสำเร็จรูปอย่างสมบูรณ์

ตัวนำ

ใช้ตัวนำอะลูมิเนียมหรือทองแดง ตัวนำที่มีขนาดไม่เกิน 630 ตร.มม. จะเป็นแบบกลม อัดแน่น และตีเกลียว และต้องเป็นไปตามมาตรฐาน IEC 60228 คลาส 2 ตัวนำขนาด 630 ตร.มม. จะเป็นแบบตีเกลียวกลม ซึ่งจะมีการเคลือบเทปนำไฟฟ้ากึ่งตัวนำ

ตัวนำ จะประกอบด้วยชั้นเทปทองแดงที่พันเป็นเกลียวซ้อนทับกันเหนือชีลด์ฉนวน สามารถจัดหาการผสมผสานชีลด์โลหะอื่นๆ ตามความต้องการของลูกค้าได้ตามคำขอ

จะเป็นชั้นของสารประกอบครอสลิงค์กิ้งกึ่งตัวนำที่ถูกอัดขึ้นรูปภายใต้กระบวนการอัดขึ้นรูปสามชั้นพร้อมกันเหนือตัวนำ พร้อมกับฉนวนและชีลด์ฉนวน การอัดขึ้นรูปสามชั้นเป็นกระบวนการที่มีความแม่นยำสูงเพียงครั้งเดียว ซึ่งช่วยขจัดความเป็นไปได้ของการปนเปื้อนระหว่างชั้นที่อาจทำให้เกิดความผิดปกติในสนามไฟฟ้า ด้วยการเลือกวัสดุอย่างระมัดระวังและการให้ความสำคัญกับพารามิเตอร์ของกระบวนการ เราจึงผลิตชั้นชีลด์ฉนวนที่มีแรงดึงลอกตามที่กำหนดโดยมาตรฐานระดับชาติหรือนานาชาติที่เกี่ยวข้อง

ฉนวน

จะเป็นชั้นของ XLPE ที่ถูกอัดขึ้นรูปเหนือชีลด์ตัวนำภายใต้กระบวนการอัดขึ้นรูปสามชั้นพร้อมกับชีลด์ตัวนำและชีลด์ฉนวน

ฉนวน จะประกอบด้วยชั้นเทปทองแดงที่พันเป็นเกลียวซ้อนทับกันเหนือชีลด์ฉนวน สามารถจัดหาการผสมผสานชีลด์โลหะอื่นๆ ตามความต้องการของลูกค้าได้ตามคำขอ

จะเป็นชั้นของสารประกอบครอสลิงค์กิ้งกึ่งตัวนำที่จะถูกอัดขึ้นรูปด้วยกระบวนการอัดขึ้นรูปสามชั้นเหนือฉนวน

ชีลด์โลหะ จะประกอบด้วยชั้นเทปทองแดงที่พันเป็นเกลียวซ้อนทับกันเหนือชีลด์ฉนวน สามารถจัดหาการผสมผสานชีลด์โลหะอื่นๆ ตามความต้องการของลูกค้าได้ตามคำขอ

การพันแกน

ในกรณีของสายเคเบิลสามแกน แกนทั้งสามจะถูกพันเข้าด้วยกันโดยใช้ไส้กรองที่ไม่ดูดซับความชื้น เช่น ไส้กรองโพลีโพรพิลีน (PP) ที่ช่องว่าง และเทปพันจะถูกพันซ้อนทับกัน เทปพันเหล่านี้อาจเป็น PVC หรือโฟมโพลีเอทิลีน

ปลอกใน

(บุ) ปลอกสายเคเบิล สายหุ้มเกราะ ชั้น PVC หรือ PE ที่ถูกอัดขึ้นรูปจะถูกนำมาใช้เหนือแกนที่พันเข้าด้วยกันสำหรับสายหุ้มเกราะ โดยปกติ PVC จะเป็นเกรด ST2 และ PE จะเป็นเกรด ST7 ตามมาตรฐาน IEC 60502 ส่วนที่ 2 การหุ้มเกราะ ในกรณีของสายหุ้มเกราะ เกราะจะถูกพันเป็นเกลียวเหนือปลอกใน สำหรับสายแกนเดี่ยว จะเป็นลวดอะลูมิเนียม และสำหรับสายหลายแกน เกราะสามารถเป็นหนึ่งในตัวเลือกต่อไปนี้:

a) ลวดเหล็กชุบสังกะสี

b) เทปเหล็กชุบสังกะสี

ปลอกนอก

ชั้นที่ถูกอัดขึ้นรูปจะถูกนำมาใช้เหนือเกราะในกรณีของสายหุ้มเกราะ และเหนือแกนที่พันเข้าด้วยกันในกรณีของสายไม่หุ้มเกราะ วัสดุปลอกนอกอาจเป็น PVC, PE, HDPE หรือ MDPE สายเคเบิลแรงดันปานกลางของเรามักจะจัดส่งพร้อมปลอกนอกสีแดงที่สอดคล้องกับ BS 6622 หรือ IEC 60502 สามารถจัดหาสีอื่น ๆ เพื่อให้เหมาะกับการติดตั้งที่หลากหลาย เช่น ผลกระทบจากรังสี UV และองค์ประกอบของดินที่แตกต่างกัน สามารถจัดหาสารป้องกันปลวกได้ นอกเหนือจากปลอกนอกที่เคลือบกราไฟต์ซึ่งจำเป็นต้องมีการทดสอบปลอก ณ สถานที่ติดตั้ง

ประสิทธิภาพการทนไฟ

บน ปลอกสายเคเบิล

สายเคเบิลสามารถจัดหาพร้อมปลอกนอก PVC ทนไฟพิเศษเพื่อให้สอดคล้องกับมาตรฐาน IEC 60332 เรายังสามารถจัดหาสายเคเบิลพร้อมปลอก LSZH (Low Smoke Halogen Free) ตามมาตรฐาน BS 7211 และ BS 6724 หรือมาตรฐานสากลอื่นๆ ที่เทียบเท่า

พารามิเตอร์สายเคเบิล:

สายไฟแรงดันปานกลางแกนเดี่ยว 6/10KV (หุ้มเกราะ) ประมาณ หน้าตัด พื้นที่ สายหุ้มเกราะลวดอะลูมิเนียม

ความหนาบุรองประมาณ

ขนาดลวดเกราะ
ความหนาปลอกประมาณ
