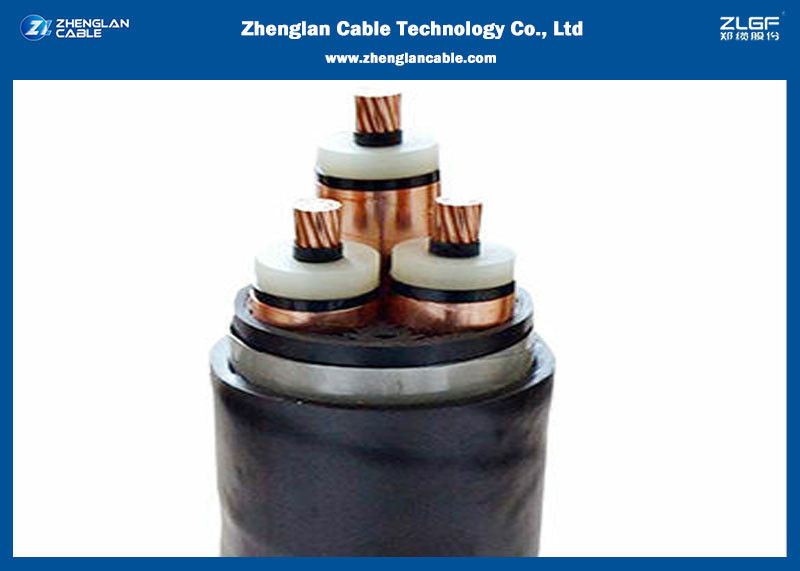

สายไฟฟ้าหุ้มเกราะใต้ดินแกน 3 ขนาด 70 มม.

สายไฟฟ้าหุ้มเกราะใต้ดินแกนเดี่ยว 3 แกน ขนาด 25 มม. 35 มม. 50 มม. 70 มม. 95 มม. 120 มม. 185 มม. 240 มม. 300 มม. สายไฟ

การใช้งาน:

สายแกนเดี่ยวได้รับการออกแบบสำหรับการจ่ายพลังงานไฟฟ้าด้วยแรงดันไฟฟ้าที่กำหนด Uo/U ตั้งแต่ 3.8/6.6KV ถึง 19/33KV และความถี่ 50Hz เหมาะสำหรับการติดตั้งส่วนใหญ่ในสถานีจ่ายไฟ ภายในอาคารและในท่อร้อยสายไฟ ภายนอกอาคาร ใต้ดินและในน้ำ รวมถึงการติดตั้งบนรางเคเบิลสำหรับอุตสาหกรรม แผงสวิตช์ และโรงไฟฟ้า

มาตรฐาน:
BS 6622
BS 7835 (รุ่น LSZH)

หมายเหตุ:สายแกนเดี่ยวตามมาตรฐาน BS 6622/BS 7835/IEC 60502/VDE 0276

พื้นที่ โครงสร้าง

สายไฟฟ้าแรงดันปานกลางผลิตโดยใช้กระบวนการ monosil เรามีโรงงานที่มีความเชี่ยวชาญสูง สิ่งอำนวยความสะดวกด้านการวิจัยที่ทันสมัย และขั้นตอนการควบคุมคุณภาพที่เข้มงวด ซึ่งจำเป็นสำหรับการผลิตสายไฟฟ้าหุ้มฉนวน PVC สำหรับใช้งานที่แรงดันไฟฟ้าสูงสุด 6KV และสายไฟฟ้าหุ้มฉนวน XLPE/EPR สำหรับใช้งานที่แรงดันไฟฟ้าสูงสุด 35 KV วัสดุทั้งหมดจะถูกเก็บไว้ในสภาพแวดล้อมที่ควบคุมความสะอาดตลอดกระบวนการผลิต เพื่อให้มั่นใจในความเป็นเนื้อเดียวกันของวัสดุฉนวนสำเร็จรูป

ตัวนำ

ใช้ตัวนำอะลูมิเนียมหรือทองแดง ตัวนำที่มีขนาดไม่เกิน 630 มม.² จะเป็นแบบกลม อัดแน่น และตีเกลียว และต้องเป็นไปตามมาตรฐาน IEC 60228 คลาส 2 ตัวนำขนาด 630 มม.² จะเป็นแบบตีเกลียวกลม ซึ่งจะมีการเคลือบเทปนำไฟฟ้ากึ่งตัวนำ

ตัวนำ จะประกอบด้วยชั้นเทปทองแดงที่พันเป็นเกลียวซ้อนทับบนชีลด์ฉนวน สามารถจัดหาการผสมผสานของชีลด์โลหะอื่นๆ ตามความต้องการของลูกค้าได้ตามคำขอ

จะเป็นชั้นของสารประกอบครอสลิงค์กิ้งกึ่งตัวนำที่ถูกอัดขึ้นรูปภายใต้กระบวนการอัดขึ้นรูปสามชั้นพร้อมกันเหนือตัวนำ พร้อมกับฉนวนและชีลด์ฉนวน การอัดขึ้นรูปสามชั้นเป็นการดำเนินการที่มีความแม่นยำสูงเพียงครั้งเดียว ซึ่งช่วยขจัดความเป็นไปได้ของการปนเปื้อนระหว่างชั้นที่อาจทำให้เกิดความผิดปกติในสนามไฟฟ้า ด้วยการเลือกวัสดุอย่างระมัดระวังและการให้ความสำคัญกับพารามิเตอร์ของกระบวนการ เราผลิตชั้นชีลด์ฉนวนที่มีแรงดึงลอกตามที่กำหนดโดยมาตรฐานระดับชาติหรือนานาชาติที่เกี่ยวข้อง

ฉนวน

จะเป็นชั้นของ XLPE ที่ถูกอัดขึ้นรูปเหนือชีลด์ตัวนำภายใต้กระบวนการอัดขึ้นรูปสามชั้นพร้อมกับชีลด์ตัวนำและชีลด์ฉนวน

ฉนวน จะประกอบด้วยชั้นเทปทองแดงที่พันเป็นเกลียวซ้อนทับบนชีลด์ฉนวน สามารถจัดหาการผสมผสานของชีลด์โลหะอื่นๆ ตามความต้องการของลูกค้าได้ตามคำขอ

จะเป็นชั้นของสารประกอบครอสลิงค์กิ้งกึ่งตัวนำที่จะถูกอัดขึ้นรูปด้วยกระบวนการอัดขึ้นรูปสามชั้นเหนือฉนวน

ชีลด์โลหะ จะประกอบด้วยชั้นเทปทองแดงที่พันเป็นเกลียวซ้อนทับบนชีลด์ฉนวน สามารถจัดหาการผสมผสานของชีลด์โลหะอื่นๆ ตามความต้องการของลูกค้าได้ตามคำขอ

การพันแกน

ในกรณีของสายเคเบิลสามแกน แกนทั้งสามจะถูกพันเข้าด้วยกันด้วยวัสดุเติมช่องว่างที่ไม่ดูดซับความชื้น เช่น วัสดุเติม PP และเทปพันรอบจะถูกพันทับ เทปพันรอบเหล่านี้สามารถเป็น PVC หรือโฟมโพลีเอทิลีน

ปลอกใน

(บุรอง) ปลอกสายเคเบิล สายหุ้มเกราะ ชั้น PVC หรือ PE ที่ถูกอัดขึ้นรูปจะถูกนำมาใช้เหนือแกนที่พันเข้าด้วยกันสำหรับสายหุ้มเกราะ โดยปกติ PVC จะเป็นเกรด ST2 และ PE จะเป็นเกรด ST7 ตามมาตรฐาน IEC 60502 ส่วนที่ 2 การหุ้มเกราะ ในกรณีของสายหุ้มเกราะ เกราะจะถูกพันเป็นเกลียวเหนือปลอกใน สำหรับสายแกนเดี่ยวจะเป็นลวดอะลูมิเนียม และสำหรับสายหลายแกน เกราะสามารถเป็นหนึ่งในตัวเลือกต่อไปนี้:

a) ลวดเหล็กอาบสังกะสี

b) เทปเหล็กอาบสังกะสี

ปลอกนอก

ชั้นที่ถูกอัดขึ้นรูปจะถูกนำมาใช้เหนือเกราะในกรณีของสายหุ้มเกราะ และเหนือแกนที่พันเข้าด้วยกันในกรณีของสายไม่หุ้มเกราะ วัสดุปลอกนอกสามารถเป็น PVC, PE, HDPE หรือ MDPE สายไฟฟ้าแรงดันปานกลางของเรามักจะจัดส่งพร้อมปลอกนอกสีแดง PVC ที่เป็นไปตามมาตรฐาน BS 6622 หรือ IEC 60502 สามารถจัดหาสีอื่นได้เพื่อให้เหมาะสมกับการติดตั้งที่หลากหลาย เช่น ผลกระทบจากรังสี UV และองค์ประกอบของดินที่แตกต่างกัน สามารถจัดหาสารป้องกันปลวกได้นอกเหนือจากปลอกนอกเคลือบกราไฟต์ที่ต้องการการทดสอบปลอก ณ สถานที่

ประสิทธิภาพการทนไฟ

บน ปลอกสายเคเบิล

สายเคเบิลสามารถจัดหาพร้อมปลอกนอก PVC ทนไฟพิเศษเพื่อให้เป็นไปตามมาตรฐาน IEC 60332 เรายังสามารถจัดหาสายเคเบิลพร้อมปลอก LSZH (Low Smoke Halogen Free) ตามมาตรฐาน BS 7211 และ BS 6724 หรือมาตรฐานสากลอื่นๆ ที่เทียบเท่า

พารามิเตอร์สายเคเบิล:

สายไฟแกนเดี่ยวแรงดันปานกลาง 6/10KV (หุ้มเกราะ) ขนาด หน้าตัด พื้นที่ สายเคเบิลหุ้มเกราะลวดอะลูมิเนียม

ความหนาบุรองโดยประมาณ

ขนาดลวดเกราะ
ความหนาปลอกโดยประมาณ
