รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan Cable
ได้รับการรับรอง: ISO 9001:2015，ISO 14001:2005
หมายเลขรุ่น: สายเคเบิลเหนือศีรษะหุ้มฉนวน
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ต่อรองได้
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: กลองไม้, กลองไม้เหล็ก, ม้วนหรือกลองพลาสติกที่กำหนดเอง
เวลาการส่งมอบ: 15-30 วัน
เงื่อนไขการชำระเงิน: t/t, l/c,
สามารถในการผลิต: 100km/เดือน
วัสดุฉนวน: |
เอ็กซ์แอลพีอี |
วัสดุตัวนำ: |
อลูมิเนียม |
แอปพลิเคชัน: |
ค่าโสหุ้ย |
คุณภาพ: |
ทดสอบ 100% |
มาตรฐาน: |
ISO 9001:2015 |
โครงสร้าง: |
เอ็กแอลพีอี/พีวีซี/พีอี |
วัสดุฉนวน: |
เอ็กซ์แอลพีอี |
วัสดุตัวนำ: |
อลูมิเนียม |
แอปพลิเคชัน: |
ค่าโสหุ้ย |
คุณภาพ: |
ทดสอบ 100% |
มาตรฐาน: |
ISO 9001:2015 |
โครงสร้าง: |
เอ็กแอลพีอี/พีวีซี/พีอี |

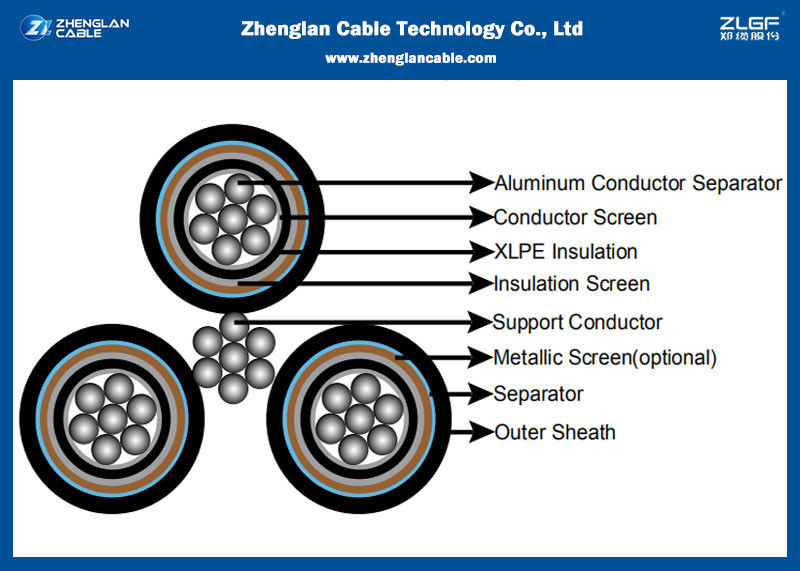

สายไฟฟ้าอลูมิเนียมฉนวน XLPE/PVC/PE สำหรับสายเหนือศีรษะ LV MV Al Service Drop 12.7/22kV สาย ABC
ลักษณะการทำงาน
แรงดันไฟฟ้าที่ใช้งาน: 10kV, 11kv 15kv 24kv 25kv 35kv
อุณหภูมิสูงสุดที่อนุญาตให้ใช้งานต่อเนื่องของตัวนำที่มีฉนวน XLPE: 90°C
อุณหภูมิสูงสุดของตัวนำระหว่างการลัดวงจร (ระยะเวลาสูงสุด 5 วินาที) ต้องไม่เกิน: 250°C
อุณหภูมิแวดล้อมขณะติดตั้งไม่ควรต่ำกว่า: -20°C
รัศมีการดัดของสายเคเบิลแนะนำดังนี้:
สายแกนเดี่ยว: ไม่น้อยกว่า 20 เท่าของเส้นผ่านศูนย์กลางสายเคเบิล
สายหลายแกน: ไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางสายเคเบิล
การใช้งาน
สายอากาศฉนวน XLPE เป็นสายอากาศชนิดใหม่ ใช้สำหรับการส่งและจำหน่ายไฟฟ้าเหนือศีรษะ ใช้กันอย่างแพร่หลายในการปรับปรุงโครงข่ายสายไฟฟ้าที่ใช้พลังงานในเขตเมืองและป่าไม้ ช่วยเพิ่มความปลอดภัยและความน่าเชื่อถือของโครงข่ายสายไฟฟ้า
มาตรฐานการผลิต
GB/T 14049-2008, IEC 60502-2, ICEA S-66-524 / MEA
สายอากาศเดี่ยว 11kv แบบเว้นระยะพร้อมชีลด์ตัวนำ 1cx95sqmm AL/XLPE/XLPE
| พื้นที่หน้าตัด | การตีเกลียว | น้ำหนักโดยประมาณ กก./กม. | เส้นผ่านศูนย์กลางภายนอกโดยประมาณ | ขนาดต่อมสายเคเบิล มม. | แคลมป์เดี่ยว | ความต้านทาน DC ตัวนำโดยประมาณที่ 20°C | พิกัดกระแสเมื่อวางโดยตรง |
| ตร.มม. | มม. | โอห์ม/กม. | แอมป์ | ||||
| 1 x 50 | 19/1.78 | 1,210 | 28.5 | 32 | 1.2 | 0.387 | 221 |
| 1 x 70 | 19/2.14 | 1,500 | 30.5 | 32 | 1.2 | 0.268 | 270 |
| 1 x 95 | 19/2.52 | 1,700 | 32.4 | 32 | 1.4 | 0.193 | 321 |
| 1 x 120 | 37/2.03 | 2,105 | 34.2 | 40 | 1.4 | 0.153 | 363 |
| 1 x 150 | 37/2.25 | 2,505 | 36.4 | 40 | 1.6 | 0.124 | 410 |
| 1 x 185 | 37/2.52 | 2,900 | 37.7 | 40 | 1.6 | 0.0991 | 455 |
| 1 x 240 | 61/2.25 | 3,532 | 40.6 | 50s | 1.6 | 0.0754 | 520 |
| 1 x 300 | 61/2.52 | 4,230 | 42.7 | 50s | 1.8 | 0.0601 | 580 |
| 1 x 400 | 61/2.85 | 5,145 | 46.4 | 50s | 2 | 0.047 | 650 |
| 1 x 500 | 61/3.20 | 6,450 | 51 | 50 | 2 | 0.0366 | 710 |
| 1 x 630 | 127/2.52 | 7,950 | 59.9 | 63s | R9 | 0.0283 | 761 |
| 1 x 800 | 127/2.85 | 9,720 | 60 | 63 | R10 | 0.0221 | 812 |
