รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan Cable
ได้รับการรับรอง: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
หมายเลขรุ่น: ตัวนำเปลือย ACSR
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ต่อรองได้
ราคา: ต่อรองได้

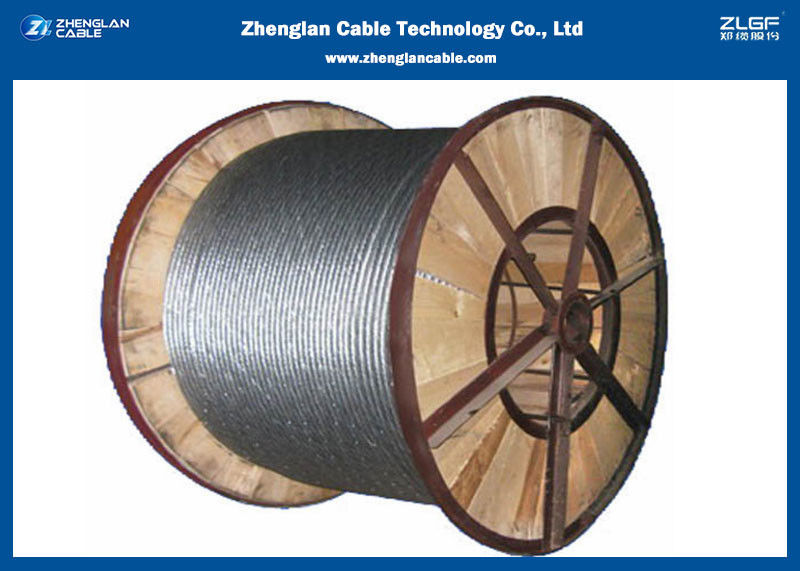

รายละเอียดการบรรจุ: ถังไม้ ถังไม้ และถังเหล็ก ตามความต้องการของลูกค้า
เวลาการส่งมอบ: 15 วัน
เงื่อนไขการชำระเงิน: ที/ที, แอล/C
วัสดุ: |
อลูมิเนียมและเหล็ก |
สีปลอกหุ้มด้านนอก: |
ไม่มี |
แกนกลาง: |
กำหนดเอง |
ความยาวกลองสายเคเบิล: |
กำหนดเอง |
ตัวละคร: |
ตัวนำเปลือย |
พื้นที่ทั้งหมด: |
18.7~1211 |
วัสดุ: |
อลูมิเนียมและเหล็ก |
สีปลอกหุ้มด้านนอก: |
ไม่มี |
แกนกลาง: |
กำหนดเอง |
ความยาวกลองสายเคเบิล: |
กำหนดเอง |
ตัวละคร: |
ตัวนำเปลือย |
พื้นที่ทั้งหมด: |
18.7~1211 |
ผู้ผลิตในจีน สายไฟฟ้า ACSR Linnet/Raven/GROSBEAK สำหรับส่งกำลัง ASTM B232/B232M สายเปลือย ACSR
การใช้งาน
สายไฟฟ้า ACSR ใช้กันอย่างแพร่หลายสำหรับการส่งกำลังไฟฟ้าในระยะทางไกล เนื่องจากเหมาะอย่างยิ่งสำหรับสายส่งกำลังเหนือศีรษะระยะยาว นอกจากนี้ยังใช้เป็นสายส่งกำลังสำหรับรองรับสายไฟฟ้าเหนือศีรษะ
มาตรฐาน
การออกแบบพื้นฐานตามมาตรฐาน BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110
โครงสร้าง
สายไฟฟ้า ACSR ประกอบด้วยลวดอลูมิเนียมและเหล็กอาบสังกะสีหลายเส้น พันเป็นชั้นๆ แกนกลางประกอบด้วยลวดเหล็กอาบสังกะสี และชั้นนอกเป็นอลูมิเนียม แกนเหล็กอาบสังกะสีปกติประกอบด้วย 1, 7 หรือ 19 เส้น เส้นผ่านศูนย์กลางของลวดเหล็กและอลูมิเนียมอาจเท่ากันหรือไม่เท่ากันก็ได้
โดยการปรับสัดส่วนของอลูมิเนียมและเหล็กให้เหมาะสม สามารถบรรลุคุณสมบัติที่ต้องการสำหรับการใช้งานเฉพาะได้ สามารถเพิ่มความแข็งแรงต่อแรงดึง (U.T.S.) ได้โดยการเพิ่มปริมาณเหล็ก และเพิ่มความสามารถในการนำกระแสได้โดยการเพิ่มปริมาณอลูมิเนียม
ข้อมูลทางเทคนิค
| จำนวนเส้นลวด | โมดูลัสของความยืดหยุ่น | สัมประสิทธิ์การขยายตัวเชิงเส้น | |||
| AL | เหล็ก | กก./ตร.มม. | ปอนด์/ตร.นิ้ว | 1/Cº | 1/Fº |
| 6 | 1 | 81 | 11.5 x106 | 19.1 x10-6 | 10.6 x10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 x10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 x10-6 | 8.5 x10-6 |
| 18 | 1 | 67 | 9.5 x106 | 21.2 x10-6 | 11.8 x10-6 |
| 24 | 7 | 74 | 10.5 x106 | 19.6 x10-6 | 10.9 x10-6 |
| 26 | 7 | 77 | 10.9 x106 | 18.9 x10-6 | 10.5 x10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 x106 | 17.8 x10-6 | 9.9 x10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 x106 | 17.5 x10-6 | 9.7 x10-6 |
| 54 | 7 | 70 | 9.9 x106 | 19.3 x10-6 | 10.7 x10-6 |
| 54 | 19 | 68 | 9.7 x106 | 19.4 x10-6 | 10.8 x10-6 |
พารามิเตอร์โครงสร้าง
• IEC 60189
| รหัส | พื้นที่หน้าตัดที่กำหนด | การพันเกลียว | เส้นผ่านศูนย์กลางภายนอก | น้ำหนัก | แรงดึงขาด | ความต้านทานไฟฟ้า @20° | พิกัดกระแส* | |||
| AL | เหล็ก | รวม | AL | เหล็ก | ||||||
| ตร.มม. | ตร.มม. | ตร.มม. | เลขที่xมม. | เลขที่xมม. | มม. | กก./กม. | KN | Ω/กม. | A | |
| 16 | 16 | 2.67 | 18.7 | 6/1.84 | 1/1.84 | 5.52 | 64.6 | 6.08 | 1.7934 | 85 |
| 25 | 25 | 4.17 | 29.2 | 6/2.30 | 1/2.30 | 6.9 | 100.9 | 9.13 | 1.1478 | 112 |
| 40 | 40 | 6.67 | 46.7 | 6/2.91 | 1/2.91 | 8.73 | 161.5 | 14.4 | 0.7174 | 150 |
| 63 | 63 | 10.5 | 73.5 | 6/3.66 | 1/3.66 | 10.98 | 254.4 | 21.63 | 0.4555 | 198 |
| 100 | 100 | 16.7 | 117 | 6/4.61 | 1/4.61 | 13.83 | 403.8 | 34.33 | 0.2869 | 263 |
| 125 | 125 | 6.94 | 132 | 18/2.97 | 1/2.97 | 14.85 | 397.9 | 29.17 | 0.2304 | 299 |
| 125 | 125 | 20.4 | 145 | 26/2.47 | 7/1.92 | 15.64 | 503.9 | 45.69 | 0.231 | 302 |
| 160 | 160 | 8.89 | 169 | 18/3.36 | 1/3.36 | 16.8 | 509.3 | 36.18 | 0.18 | 347 |
| 160 | 160 | 26.1 | 186 | 26/2.80 | 7/2.18 | 17.74 | 644.9 | 57.69 | 0.1805 | 351 |
| 200 | 200 | 11.1 | 211 | 18/3.76 | 1/3.76 | 18.8 | 636.7 | 44.22 | 0.144 | 398 |
| 200 | 200 | 32.6 | 233 | 26/3.13 | 7/2.43 | 19.81 | 806.2 | 70.13 | 0.1444 | 402 |
| 250 | 250 | 24.6 | 275 | 22/3.80 | 7/2.11 | 21.53 | 880.6 | 68.72 | 0.1154 | 458 |
| 250 | 250 | 40.7 | 291 | 26/3.50 | 7/2.72 | 22.16 | 1007.7 | 87.67 | 0.1155 | 461 |
| 315 | 315 | 21.8 | 337 | 45/2.99 | 7/1.99 | 23.91 | 1039.6 | 79.03 | 0.0917 | 526 |
| 315 | 315 | 51.3 | 366 | 26/3.93 | 7/3.05 | 24.87 | 1269.7 | 106.83 | 0.0917 | 530 |
| 400 | 400 | 27.7 | 428 | 45/3.36 | 7/2.24 | 26.88 | 1320.1 | 98.36 | 0.0722 | 607 |
| 400 | 400 | 51.9 | 452 | 54/3.07 | 7/3.07 | 27.63 | 1510.3 | 123.04 | 0.0723 | 610 |
| 450 | 450 | 31.1 | 481 | 45/3.57 | 7/2.38 | 28.56 | 1485.2 | 107.47 | 0.0642 | 651 |
| 450 | 450 | 58.3 | 508 | 54/3.26 | 7/3.26 | 29.34 | 1699.1 | 138.42 | 0.0643 | 655 |
| 500 | 500 | 34.6 | 535 | 45/3.76 | 7/2.51 | 30.09 | 1650.2 | 119.41 | 0.0578 | 693 |
| 500 | 500 | 64.8 | 565 | 54/3.43 | 7/3.43 | 30.87 | 1887.9 | 153.8 | 0.0578 | 697 |
| 560 | 560 | 38.7 | 599 | 45/3.98 | 7/2.65 | 31.83 | 1848.2 | 133.74 | 0.0516 | 741 |
| 560* | 560 | 70.9 | 631 | 54/3.63 | 19/2.18 | 32.68 | 2103.4 | 172.59 | 0.0516 | 745 |
| 630 | 630 | 43.6 | 674 | 45/4.22 | 7/2.81 | 33.75 | 2079.2 | 150.45 | 0.0459 | 794 |
| 630* | 630 | 79.8 | 710 | 54/3.85 | 19/2.31 | 34.65 | 2366.3 | 191.77 | 0.0459 | 798 |
| 710 | 710 | 49.1 | 759 | 45/4.48 | 7/2.99 | 35.85 | 2343.2 | 169.56 | 0.0407 | 851 |
| 710* | 710 | 89.9 | 800 | 54/4.09 | 19/2.45 | 36.79 | 2666.8 | 216.12 | 0.0407 | 856 |
| 800* | 800 | 34.6 | 835 | 72/3.76 | 7/2.51 | 37.61 | 2480.2 | 167.41 | 0.0361 | 910 |
| 800* | 800 | 66.7 | 867 | 84/3.48 | 7/3.48 | 38.28 | 2732.7 | 205.33 | 0.0362 | 912 |
| 800* | 800 | 101 | 901 | 54/4.34 | 19/2.61 | 39.09 | 3004.9 | 243.52 | 0.0362 | 916 |
| 900* | 900 | 38.9 | 939 | 72/3.99 | 7/2.66 | 39.9 | 2790.2 | 188.33 | 0.0321 | 972 |
| 900* | 900 | 75 | 975 | 84/3.69 | 7/3.69 | 40.59 | 3074.2 | 226.5 | 0.0322 | 974 |
| 1000* | 1000 | 43.2 | 1043 | 72/4.21 | 7/2.80 | 42.08 | 3100.3 | 209.26 | 0.0289 | 1031 |
| 1120* | 1120 | 47.3 | 1167 | 72/4.45 | 19/1.78 | 44.5 | 3464.9 | 234.53 | 0.0258 | 1096 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
| 1250* | 1250 | 102 | 1352 | 84/4.35 | 19/2.61 | 47.85 | 4253.9 | 316.04 | 0.0232 | 1165 |
| 1250* | 1250 | 52.8 | 1303 | 72/4.70 | 19/1.88 | 47 | 3867.1 | 261.75 | 0.0231 | 1163 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
