สายเคเบิลทองแดงใต้ดินกันไฟ 30kv 1Cx240sqmm Cu/Xlpe/Cts/Pvc/Awa/Pvc

สายเคเบิลทองแดงใต้ดินทนไฟ 33kv 1Cx240sqmm cu/xlpe/cts/pvc/awa/pvc

การใช้งาน:

สายเคเบิลเหล่านี้ออกแบบมาสำหรับการกระจายพลังงานไฟฟ้าที่มีแรงดันไฟฟ้าที่กำหนด Uo/U ตั้งแต่ 1.8/3KV ถึง 26/35KV และความถี่ 50Hz เหมาะสำหรับการติดตั้งส่วนใหญ่ในสถานีจ่ายไฟ ในอาคารและในท่อร้อยสาย นอกอาคาร ใต้ดินและในน้ำ รวมถึงการติดตั้งบนรางเคเบิลสำหรับอุตสาหกรรม แผงสวิตช์ และโรงไฟฟ้า

มาตรฐาน:

IEC 60502 ส่วนที่ 2 (3.6/6KV ถึง 18/30KV)

ขนาด โครงสร้าง

สายเคเบิลแรงดันปานกลางผลิตโดยใช้กระบวนการ monosil เราจัดหาโรงงานที่มีความเชี่ยวชาญสูง สิ่งอำนวยความสะดวกด้านการวิจัยที่ทันสมัย และขั้นตอนการควบคุมคุณภาพที่เข้มงวด ซึ่งจำเป็นสำหรับการผลิตสายเคเบิลหุ้มฉนวน PVC สำหรับการใช้งานสูงถึง 6KV และสายเคเบิลหุ้มฉนวน XLPE/EPR สำหรับการใช้งานที่แรงดันไฟฟ้าสูงถึง 35 KV วัสดุทั้งหมดจะถูกเก็บไว้ในสภาวะที่ควบคุมความสะอาดตลอดกระบวนการผลิต เพื่อให้มั่นใจถึงความสม่ำเสมอของวัสดุฉนวนสำเร็จรูปอย่างสมบูรณ์

ตัวนำ

ใช้ตัวนำอะลูมิเนียมหรือทองแดง ตัวนำที่มีขนาดไม่เกิน 630 ตร.มม. จะเป็นแบบกลม อัดแน่น และตีเกลียว และต้องเป็นไปตามมาตรฐาน IEC 60228 คลาส 2 ตัวนำขนาด 630 ตร.ม. จะเป็นแบบตีเกลียวกลม ซึ่งจะมีการเคลือบเทปนำไฟฟ้า

ตัวนำ ตร.มม.

จะเป็นชั้นของสารประกอบครอสลิงค์กิ้งแบบกึ่งนำไฟฟ้าที่ถูกอัดขึ้นรูปภายใต้กระบวนการอัดขึ้นรูปสามชั้นพร้อมกันกับฉนวนและชีลด์ฉนวน การอัดขึ้นรูปสามชั้นเป็นกระบวนการที่มีความแม่นยำสูงเพียงครั้งเดียว ซึ่งช่วยขจัดความเป็นไปได้ของการปนเปื้อนระหว่างชั้นที่อาจทำให้เกิดความไม่สม่ำเสมอในสนามไฟฟ้า ด้วยการเลือกวัสดุอย่างระมัดระวังและการให้ความสำคัญกับพารามิเตอร์ของกระบวนการ เราผลิตชั้นชีลด์ฉนวนที่มีแรงดึงลอกตามที่กำหนดโดยมาตรฐานระดับชาติหรือนานาชาติที่เกี่ยวข้อง

ความหนาปลอก

จะเป็นชั้นของ XLPE ที่ถูกอัดขึ้นรูปเหนือชีลด์ตัวนำภายใต้กระบวนการอัดขึ้นรูปสามชั้นพร้อมกับชีลด์ตัวนำและชีลด์ฉนวน

ความหนาปลอก ตร.มม.

จะเป็นชั้นของสารประกอบครอสลิงค์กิ้งแบบกึ่งนำไฟฟ้าที่จะถูกนำมาใช้โดยกระบวนการอัดขึ้นรูปสามชั้นเหนือฉนวน

ชีลด์โลหะ ตร.มม.

การพันแกน

ในกรณีของสายเคเบิลสามแกน แกนทั้งสามจะถูกพันเข้าด้วยกันด้วยวัสดุเติมที่ไม่ดูดความชื้น เช่น วัสดุเติมโพลีโพรพิลีน (PP) ที่ช่องว่างระหว่างแกน และเทปพันรอบจะถูกนำมาใช้โดยมีการซ้อนทับ เทปพันรอบเหล่านี้สามารถเป็น PVC หรือโฟมโพลีเอทิลีน

ปลอกด้านใน

(รองรับ) 2.0 สายเคเบิลหุ้มเกราะ ชั้น PVC หรือ PE ที่ถูกอัดขึ้นรูปจะถูกนำมาใช้เหนือแกนที่พันเข้าด้วยกันสำหรับสายเคเบิลหุ้มเกราะ โดยปกติ PVC จะเป็นเกรด ST2 และ PE จะเป็นเกรด ST7 ตามมาตรฐาน IEC 60502 ส่วนที่ 2 การหุ้มเกราะ ในกรณีของสายเคเบิลหุ้มเกราะ การหุ้มเกราะจะถูกนำมาใช้เป็นเกลียวเหนือปลอกด้านใน สำหรับสายเคเบิลแกนเดี่ยว จะเป็นลวดอะลูมิเนียม และสำหรับสายเคเบิลหลายแกน การหุ้มเกราะสามารถเป็นหนึ่งในตัวเลือกต่อไปนี้:

a) ลวดเหล็กอาบสังกะสี

b) เทปเหล็กอาบสังกะสี

c) ลวดอะลูมิเนียม

ปลอกด้านนอก

ชั้นที่ถูกอัดขึ้นรูปจะถูกนำมาใช้เหนือการหุ้มเกราะในกรณีของสายเคเบิลหุ้มเกราะ และเหนือแกนที่พันเข้าด้วยกันในกรณีของสายเคเบิลไม่หุ้มเกราะ วัสดุปลอกด้านนอกสามารถเป็น PVC, PE, HDPE หรือ MDPE สายเคเบิลแรงดันปานกลางของเรามักจะจัดส่งพร้อมปลอกด้านนอกสีแดงที่สอดคล้องกับ BS 6622 หรือ IEC 60502 สามารถจัดหาสีอื่น ๆ เพื่อให้เหมาะกับการติดตั้งที่หลากหลาย เช่น ผลกระทบจากรังสี UV และส่วนประกอบของดินที่แตกต่างกัน สามารถจัดหาสารป้องกันปลวกได้ นอกเหนือจากปลอกด้านนอกที่เคลือบกราไฟต์ซึ่งจำเป็นต้องมีการทดสอบปลอก ณ สถานที่ติดตั้ง

ประสิทธิภาพการทนไฟ

บน 2.0

สายเคเบิลสามารถจัดหาพร้อมปลอก PVC ทนไฟพิเศษเพื่อให้สอดคล้องกับมาตรฐาน IEC 60332 เรายังสามารถจัดหาสายเคเบิลพร้อมปลอก Low Smoke Halogen Free (LSZH) ตามมาตรฐาน BS 7211 และ BS 6724 หรือมาตรฐานสากลอื่นๆ ที่เทียบเท่า

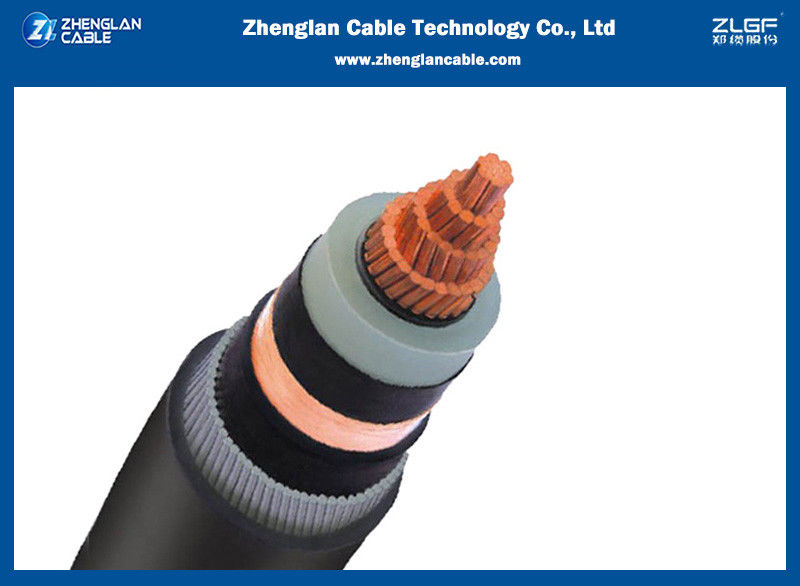

รูปภาพสายเคเบิลใต้ดิน IEC 60502 30kv 1Cx240sqmm cu/xlpe/cts/pvc/awa/pvc

แพ็คเกจสายเคเบิล IEC 60502 30kv 1Cx240sqmm cu/xlpe/cts/pvc/awa/pvc ใต้ดิน การทดสอบสายเคเบิล พารามิเตอร์สายเคเบิล: ขนาด พื้นที่หน้าตัด

สายเคเบิลไม่หุ้มเกราะ

สายเคเบิลหุ้มเกราะลวดอะลูมิเนียม

ขนาด

ความหนาฉนวน

ความหนาเทปทองแดง
