รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Zhenglan Cable
ได้รับการรับรอง: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Model Number: 18/30KV Single Core Power Cable (Armoured)
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 300 เมตร
ราคา: 1-100USD/m
รายละเอียดการบรรจุ: ถังไม้ ถังไม้ และถังเหล็ก ตามความต้องการของลูกค้า
Delivery Time: 12 days or as customer's request
เงื่อนไขการชำระเงิน: แอล/C, ที/ที,
Supply Ability: 60000meters/day
Material: |
CU&AL |
สีปลอกหุ้มด้านนอก: |
สีดำหรือกำหนดเอง |
Core: |
1core or 3core |
เคเบิ้ล มาร์ค: |
การพิมพ์หมึกหรือการนูนเนื้อหาที่ปรับแต่ง |
ความยาวกลองสายเคเบิล: |
กำหนดเอง |
ตัวละคร: |
หุ้มเกราะ sta/swa |
Material: |
CU&AL |
สีปลอกหุ้มด้านนอก: |
สีดำหรือกำหนดเอง |
Core: |
1core or 3core |
เคเบิ้ล มาร์ค: |
การพิมพ์หมึกหรือการนูนเนื้อหาที่ปรับแต่ง |
ความยาวกลองสายเคเบิล: |
กำหนดเอง |
ตัวละคร: |
หุ้มเกราะ sta/swa |
สายเคเบิลแกนทองแดงหุ้มฉนวน XLPE, สามแกน
โครงสร้างสายเคเบิล
ตัวนำ
ใช้ตัวนำอะลูมิเนียมหรือทองแดง ตัวนำขนาดไม่เกิน 630 ตร.มม. จะเป็นแบบกลม อัดแน่น และตีเกลียว และต้องเป็นไปตามมาตรฐาน IEC 60228 คลาส 2 ตัวนำขนาด 630 ตร.มม. จะเป็นแบบตีเกลียวกลม ซึ่งจะมีการเคลือบเทปสารกึ่งตัวนำ
ฉนวนตัวนำ
จะเป็นชั้นสารกึ่งตัวนำแบบครอสลิงค์ที่เคลือบด้วยการอัดรีดภายใต้กระบวนการอัดรีดสามชั้นพร้อมกันกับฉนวนและฉนวนหุ้ม การอัดรีดสามชั้นเป็นกระบวนการที่มีความแม่นยำสูงเพียงครั้งเดียว ซึ่งช่วยขจัดความเป็นไปได้ของการปนเปื้อนระหว่างชั้นที่อาจทำให้เกิดความผิดปกติในสนามไฟฟ้า ด้วยการเลือกวัสดุอย่างระมัดระวังและการให้ความสำคัญกับพารามิเตอร์ของกระบวนการ เราผลิตชั้นฉนวนหุ้มด้วยแรงดึงที่ต้องการตามมาตรฐานระดับชาติหรือนานาชาติที่เกี่ยวข้อง
ฉนวน
จะเป็นชั้น XLPE ที่เคลือบด้วยการอัดรีดเหนือฉนวนตัวนำภายใต้กระบวนการอัดรีดสามชั้นพร้อมกับฉนวนตัวนำและฉนวนหุ้ม
ฉนวนหุ้ม
จะเป็นชั้นสารกึ่งตัวนำแบบครอสลิงค์ที่จะถูกเคลือบด้วยกระบวนการอัดรีดสามชั้นเหนือฉนวน
ฉนวนโลหะ
จะประกอบด้วยชั้นเทปทองแดงที่พันรอบเป็นเกลียวซ้อนทับบนฉนวนหุ้ม สามารถจัดหาฉนวนโลหะแบบผสมอื่นๆ ตามความต้องการของลูกค้าได้ตามคำขอ
การพันเกลียว
ในกรณีของสายเคเบิลสามแกน แกนทั้งสามจะถูกพันเกลียวด้วยวัสดุไส้ที่ไม่อุ้มน้ำ เช่น ไส้โพลีโพรพิลีน (PP) ที่ช่องว่างระหว่างแกน และจะมีการพันเทปยึดซ้อนทับ เทปยึดเหล่านี้สามารถเป็น PVC หรือโฟมโพลีเอทิลีน
ปลอกชั้นใน (รองรับ) สำหรับสายเคเบิลหุ้มเกราะ
ชั้น PVC หรือ PE ที่เคลือบด้วยการอัดรีดจะถูกนำมาใช้เหนือแกนที่พันเกลียวสำหรับสายเคเบิลหุ้มเกราะ โดยปกติ PVC จะเป็นเกรด ST2 และ PE จะเป็นเกรด ST7 ตามมาตรฐาน IEC 60502 ส่วนที่ 2
การหุ้มเกราะ
ในกรณีของสายเคเบิลหุ้มเกราะ เกราะจะถูกพันเป็นเกลียวเหนือปลอกชั้นใน สำหรับสายเคเบิลแกนเดี่ยว จะเป็นลวดอะลูมิเนียม และสำหรับสายเคเบิลหลายแกน เกราะสามารถเป็นหนึ่งในตัวเลือกต่อไปนี้:
a) ลวดเหล็กอาบสังกะสี
b) เทปเหล็กอาบสังกะสี
ปลอกชั้นนอก
ชั้นที่เคลือบด้วยการอัดรีดจะถูกนำมาใช้เหนือเกราะในกรณีของสายเคเบิลหุ้มเกราะ และเหนือแกนที่พันเกลียวในกรณีของสายเคเบิลไม่หุ้มเกราะ วัสดุปลอกชั้นนอกสามารถเป็น PVC, PE, HDPE หรือ MDPE สายเคเบิลแรงดันปานกลางของเรามักจะจัดส่งพร้อมปลอกนอกสีแดงที่สอดคล้องกับมาตรฐาน BS 6622 หรือ IEC 60502 สามารถจัดหาสีอื่นได้เพื่อให้เหมาะสมกับการติดตั้งที่หลากหลาย เช่น ผลกระทบจากรังสี UV และองค์ประกอบของดินที่แตกต่างกัน สามารถจัดหาสารป้องกันปลวกได้นอกเหนือจากปลอกนอกเคลือบกราไฟต์ที่ต้องการการทดสอบปลอกนอก ณ สถานที่ติดตั้ง
ประสิทธิภาพการทนไฟของปลอกสายเคเบิล
สายเคเบิลสามารถจัดหาพร้อมปลอกนอก PVC ทนไฟพิเศษเพื่อให้สอดคล้องกับมาตรฐาน IEC 60332 เรายังสามารถจัดหาสายเคเบิลพร้อมปลอก LSZH (Low Smoke Halogen Free) ตามมาตรฐาน BS 7211 และ BS 6724 หรือมาตรฐานสากลอื่นๆ ที่เทียบเท่า

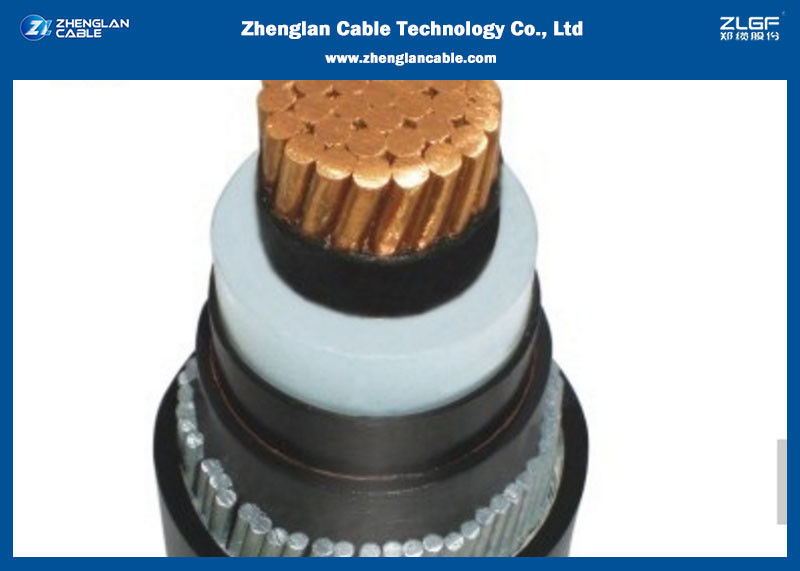

สายไฟฟ้ากำลังแกนเดี่ยวหุ้มเกราะ 18/30KV, สายหุ้มฉนวนตามมาตรฐาน IEC 60502/60228
สายเคเบิลแกนทองแดงหุ้มฉนวน XLPE, สามแกน
| ความหนาฉนวนที่กำหนด (มม.) | ขนาดเกราะ | เส้นผ่านศูนย์กลางภายนอกและน้ำหนักโดยประมาณ | อัตรากระแสที่แนะนำ (A) | เทปเหล็ก | |||||||||||||
| ลวดเหล็กละเอียด | YJV | YJY | YJV22 | YJV23 | YJV32 | YJV33 | ชั้น x ความหนา | ||||||||||
| เส้นผ่านศูนย์กลาง (มม.) | เส้นผ่านศูนย์กลางภายนอก (มม.) | น้ำหนัก (กก./กม.) | ฝังดิน | น้ำหนัก (กก./กม.) | ฝังดิน | น้ำหนัก (กก./กม.) | ฝังดิน | น้ำหนัก (กก./กม.) | ฝังดิน | น้ำหนัก (กก./กม.) | ฝังดิน | น้ำหนัก (กก./กม.) | ฝังดิน | ในอากาศ | 50 | ||
| 8 | 2 x 0.8 | 2.5 | 75.9 | 4167 | 68.3 | 4167 | 74.1 | 5906 | 74.1 | 5906 | 78.8 | 8940 | 78.8 | 8940 | 219 | 216 | 70 |
| 8 | 2 x 0.8 | 2.5 | 75.9 | 4979 | 72.2 | 4979 | 78 | 6815 | 78 | 6815 | 82.7 | 10032 | 82.7 | 10032 | 269 | 95 | 95 |
| 8 | 2 x 0.8 | 2.5 | 75.9 | 5918 | 75.9 | 5918 | 82.1 | 7907 | 82.1 | 7907 | 86.6 | 9140 | 86.6 | 9140 | 321 | 325 | 120 |
| 8 | 2 x 0.8 | 3.15 | 104.5 | 6831 | 79.2 | 6831 | 86.8 | 9780 | 86.8 | 9780 | 90.1 | 12395 | 90.1 | 12395 | 364 | 374 | 150 |
| 8 | 2 x 0.8 | 3.15 | 104.5 | 7915 | 82.9 | 7915 | 90.5 | 10997 | 90.5 | 10997 | 93.8 | 13761 | 93.8 | 13761 | 409 | 425 | 185 |
| 8 | 2 x 0.8 | 3.15 | 104.5 | 9140 | 86.6 | 9140 | 94.6 | 12427 | 94.6 | 12427 | 97.9 | 15275 | 97.9 | 15275 | 461 | 485 | 240 |
| 8 | 2 x 0.8 | 3.15 | 104.5 | 11068 | 92.3 | 11068 | 100.3 | 14577 | 100.3 | 14577 | 103.6 | 17644 | 103.6 | 17644 | 534 | 569 | 300 |
| 8 | 2 x 0.8 | 3.15 | 104.5 | 13067 | 97 | 13067 | 105.3 | 16811 | 105.3 | 16811 | 108.6 | 20001 | 108.6 | 20001 | 601 | 651 | 400 |
| 8 | 2 x 0.8 | 3.15 | 104.5 | 16391 | 104.5 | 16391 | 112.9 | 20450 | 112.9 | 20450 | 116.2 | 23876 | 116.2 | 23876 | 683 | 753 | ทำไมต้องเลือกสายเคเบิล Zhenglan: |
