I. ความรู้เบื้องต้นเกี่ยวกับสายไฟและสายเคเบิล
สายไฟและสายเคเบิล: โดยทั่วไปจะประกอบด้วยสายไฟหลายเส้นหรือหลายกลุ่ม (อย่างน้อยสองเส้นต่อกลุ่ม) บิดเข้าด้วยกัน คล้ายกับเชือก แต่ละกลุ่มของสายไฟจะถูกหุ้มฉนวนออกจากกันและมักจะบิดรอบแกนกลาง ด้านนอกทั้งหมดจะถูกหุ้มด้วยชั้นฉนวนที่หนาแน่น ส่วนใหญ่ใช้ในการส่งและกระจายพลังงานไฟฟ้า หรือส่งสัญญาณไฟฟ้า

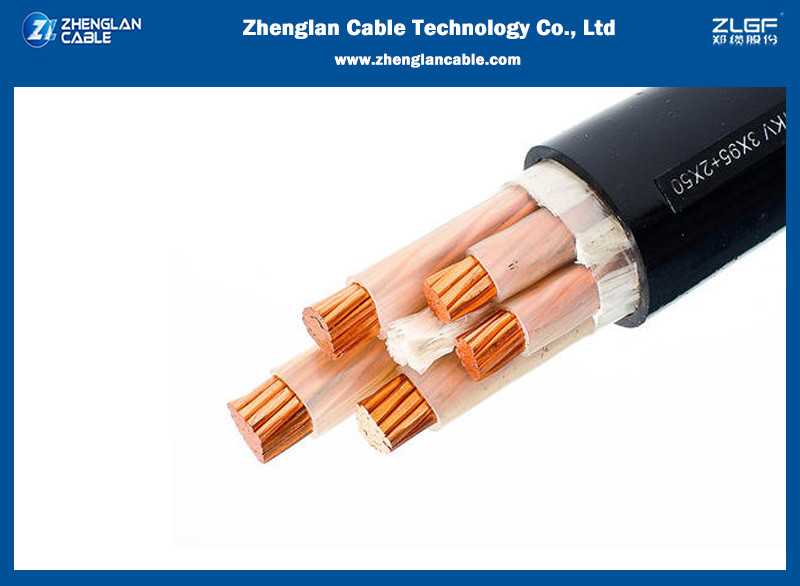

สายไฟและสายเคเบิลประกอบด้วยส่วนประกอบหลักสี่ส่วนดังนี้
1. แกนนำไฟฟ้า: ทำจากวัสดุนำไฟฟ้าสูง (ทองแดงหรืออลูมิเนียม) ตามข้อกำหนดของสภาพการติดตั้งเพื่อความอ่อนตัวของสายเคเบิล แกนแต่ละแกนอาจประกอบด้วยสายไฟเส้นเดียวหรือหลายเส้นที่พันกัน
2. ชั้นฉนวน: วัสดุฉนวนที่ใช้สำหรับสายเคเบิลควรมีค่าความต้านทานฉนวนสูง วัสดุฉนวนที่ใช้กันทั่วไปในสายเคเบิล ได้แก่ กระดาษอาบน้ำมัน, โพลีไวนิลคลอไรด์, โพลีเอทิลีน, โพลีเอทิลีนแบบเชื่อมขวาง, ยาง เป็นต้น
3. ปลอกหุ้มปิดผนึก: ป้องกันแกนสายไฟที่หุ้มฉนวนจากความเสียหายทางกล ความชื้น สารเคมี แสง เป็นต้น สำหรับฉนวนที่ไวต่อความชื้น โดยทั่วไปจะใช้ตะกั่วหรืออลูมิเนียมในการรีดปลอกหุ้มปิดผนึก
4. ฝาครอบป้องกัน: ใช้เพื่อป้องกันปลอกหุ้มปิดผนึกจากความเสียหายทางกล โดยทั่วไปจะใช้แถบเหล็กอาบสังกะสี, ลวดเหล็ก, แถบทองแดง, ลวดทองแดง เป็นต้น เป็นเกราะหุ้มรอบปลอกหุ้ม (เรียกว่าสายเคเบิลหุ้มเกราะ) ชั้นเกราะสามารถป้องกันสนามไฟฟ้าและป้องกันการรบกวนจากคลื่นแม่เหล็กไฟฟ้าภายนอกได้ในเวลาเดียวกัน เพื่อหลีกเลี่ยงการกัดกร่อนของแถบเหล็กและลวดเหล็กโดยสื่อแวดล้อม โดยทั่วไปจะเคลือบด้วยยางมะตอย หรือหุ้มด้วยชั้นป่านชุบ หรือปลอกโพลีเอทิลีนและโพลีไวนิลคลอไรด์ที่รีดขึ้นรูป
II. ข้อกำหนดของสายไฟและสายเคเบิล
ข้อกำหนดของสายไฟและสายเคเบิล หมายถึง การแสดงจำนวนแกนและขนาดหน้าตัดของสายไฟและสายเคเบิล การตั้งชื่อสายไฟและสายเคเบิลที่สมบูรณ์มักจะซับซ้อนกว่า ดังนั้นผู้คนจึงมักใช้ชื่อย่อ (โดยทั่วไปคือชื่อประเภท) ร่วมกับรุ่นและข้อกำหนดเพื่อแทนที่ชื่อที่สมบูรณ์ ตัวอย่างเช่น "สายเคเบิลแรงดันต่ำ" หมายถึงสายเคเบิลกำลังไฟฟ้าหุ้มฉนวนพลาสติกทั้งหมดระดับ 0.6/1kV สเปกตรัมประเภทของสายเคเบิลค่อนข้างสมบูรณ์ กล่าวได้ว่าตราบใดที่เขียนรุ่นและข้อกำหนดมาตรฐานของสายไฟและสายเคเบิล ผลิตภัณฑ์เฉพาะก็จะสามารถระบุได้อย่างชัดเจน
III. การจำแนกประเภทการใช้งานของสายไฟและสายเคเบิล
(1) จำแนกตามวัสดุฉนวน เช่น สายเคเบิลหุ้มฉนวนกระดาษอาบน้ำมัน, สายเคเบิลโพลีไวนิลคลอไรด์, สายเคเบิล XLPE เป็นต้น
(Ii) จำแนกตามวัตถุประสงค์ แบ่งออกเป็นสายเคเบิลกำลังไฟฟ้า, สายเคเบิลสื่อสาร และสายเคเบิลควบคุม เป็นต้น นำไปใช้ในระบบไฟฟ้า, ระบบส่งข้อมูล, อุปกรณ์เครื่องจักร และระบบเครื่องมือตามลำดับ
1. ระบบไฟฟ้า
ผลิตภัณฑ์สายไฟและสายเคเบิลที่ใช้ในระบบไฟฟ้าส่วนใหญ่ ได้แก่ สายเปลือยเหนือศีรษะ, บัสบาร์ (บัส), สายเคเบิลกำลังไฟฟ้า (สายเคเบิลพลาสติก, สายเคเบิลกำลังไฟฟ้ากระดาษอาบน้ำมัน (ส่วนใหญ่ถูกแทนที่ด้วยสายเคเบิลกำลังไฟฟ้าพลาสติก), สายเคเบิลปลอกยาง, สายเคเบิลหุ้มฉนวนเหนือศีรษะ), สายเคเบิลสาขา (แทนที่บัสบาร์บางส่วน), สายแม่เหล็กไฟฟ้า, สายไฟและสายเคเบิลอุปกรณ์ไฟฟ้าสำหรับอุปกรณ์กำลังไฟฟ้า เป็นต้น
2. ระบบส่งข้อมูล
สายไฟและสายเคเบิลที่ใช้ในระบบส่งข้อมูลส่วนใหญ่ ได้แก่ สายท้องถิ่น, สายเคเบิลทีวี, สายเคเบิลอิเล็กทรอนิกส์, สายเคเบิลความถี่วิทยุ, สายใยแก้วนำแสง, สายเคเบิลข้อมูล, สายแม่เหล็กไฟฟ้า, สายสื่อสารกำลังไฟฟ้า หรือสายเคเบิลผสมอื่นๆ
3. อุปกรณ์เครื่องจักร, ระบบเครื่องมือ
ผลิตภัณฑ์เกือบทั้งหมด ยกเว้นสายเปลือยเหนือศีรษะในส่วนนี้ มีการใช้งาน แต่ส่วนใหญ่เป็นสายเคเบิลกำลังไฟฟ้า, สายเคเบิลแม่เหล็กไฟฟ้า, สายเคเบิลข้อมูล, สายเคเบิลเครื่องมือ เป็นต้น
(3) ตามการจำแนกประเภทผลิตภัณฑ์ แบ่งออกเป็นห้าประเภท
1. ผลิตภัณฑ์สายเปลือยและตัวนำเปลือย
คุณสมบัติหลักของผลิตภัณฑ์นี้คือ: ตัวนำโลหะบริสุทธิ์ ไม่มีฉนวนและปลอกหุ้ม เช่น สายอลูมิเนียมแกนเหล็ก, บัสบาร์ทองแดง-อลูมิเนียม, สายรถจักรไฟฟ้า เป็นต้น เทคโนโลยีการผลิตส่วนใหญ่เป็นการแปรรูปด้วยแรงกด เช่น การหลอม, การรีด, การดึง, การพันเกลียว/การพันเกลียวอัด เป็นต้น ผลิตภัณฑ์ส่วนใหญ่ใช้ในชานเมือง, ชนบท, สายหลักของผู้ใช้, ตู้สวิตช์ เป็นต้น
2. สายเคเบิลกำลังไฟฟ้า
คุณสมบัติหลักของผลิตภัณฑ์ประเภทนี้คือ: การรีด (พัน) ชั้นฉนวนนอกตัวนำ เช่น สายเคเบิลหุ้มฉนวนเหนือศีรษะ หรือการพันแกนหลายแกน (สอดคล้องกับสายเฟส, สายศูนย์ และสายดินของระบบไฟฟ้า) เช่น สายเคเบิลหุ้มฉนวนเหนือศีรษะมากกว่าสองแกน หรือเพิ่มชั้นปลอกหุ้ม เช่น สายไฟและสายเคเบิลหุ้มพลาสติก/ยาง เทคโนโลยีหลัก ได้แก่ การดึง, การพันเกลียว, การรีดฉนวน (พัน), การขึ้นรูปสายเคเบิล, การหุ้มเกราะ, การรีดปลอกหุ้ม เป็นต้น การผสมผสานกระบวนการที่แตกต่างกันของผลิตภัณฑ์ต่างๆ มีความแตกต่างกันบางประการ
ผลิตภัณฑ์ส่วนใหญ่ใช้ในการส่งพลังงานไฟฟ้าแรงสูงในการส่ง, การกระจาย, การส่งผ่าน, การแปลง และสายจ่ายไฟ โดยมีกระแสไฟฟ้าสูง (หลายสิบถึงหลายพันแอมแปร์) และแรงดันไฟฟ้าสูง (220V ถึง 500kV ขึ้นไป)
3. สายไฟและสายเคเบิลสำหรับอุปกรณ์ไฟฟ้า
คุณสมบัติหลักของผลิตภัณฑ์ประเภทนี้คือ: มีความหลากหลายและข้อกำหนดที่หลากหลาย ครอบคลุมการใช้งานที่กว้างขวาง และแรงดันไฟฟ้าในการทำงานมากกว่า 1kV เมื่อเผชิญกับโอกาสพิเศษ ผลิตภัณฑ์ใหม่ๆ จึงถูกพัฒนาขึ้นอย่างต่อเนื่อง เช่น สายเคเบิลทนไฟ, สายเคเบิลหน่วงการติดไฟ, สายเคเบิลปราศจากฮาโลเจนควันต่ำ/ปราศจากฮาโลเจนควันต่ำ, สายเคเบิลกันปลวก, กันหนู, สายเคเบิลทนน้ำมัน/ทนความเย็น/ทนอุณหภูมิ/ทนการสึกหรอ, สายเคเบิลทางการแพทย์/เกษตร/เหมืองแร่, สายไฟผนังบาง เป็นต้น
4. สายเคเบิลสื่อสารและใยแก้วนำแสง
จากสายโทรศัพท์และโทรเลขแบบง่ายๆ ในอดีต ไปจนถึงสายหลายพันคู่, สายโคแอกเชียล, สายเคเบิลใยแก้วนำแสง, สายเคเบิลข้อมูล, และแม้แต่สายเคเบิลสื่อสารแบบผสม โครงสร้างและขนาดของผลิตภัณฑ์ประเภทนี้มักมีขนาดเล็กและสม่ำเสมอ และต้องการความแม่นยำในการผลิตสูง
5. สายแม่เหล็กไฟฟ้า (สายพันขดลวด)
ส่วนใหญ่ใช้สำหรับมอเตอร์ต่างๆ, เครื่องมือและอุปกรณ์วัด เป็นต้น
4. ความแตกต่างระหว่างสายไฟและสายเคเบิลคืออะไร?
อันที่จริง ไม่มีเส้นแบ่งที่ชัดเจนระหว่าง "สายไฟ" และ "สายเคเบิล" โดยทั่วไป ผลิตภัณฑ์ที่มีจำนวนแกนน้อย, เส้นผ่านศูนย์กลางผลิตภัณฑ์เล็ก และโครงสร้างเรียบง่าย จะเรียกว่าสายไฟ, ผลิตภัณฑ์ที่ไม่มีฉนวนจะเรียกว่าสายเปลือย และอื่นๆ จะเรียกว่าสายเคเบิล; ผลิตภัณฑ์ที่มีพื้นที่หน้าตัดตัวนำขนาดใหญ่ (มากกว่า 6 มม.²) จะเรียกว่าสายไฟขนาดใหญ่, ขนาดเล็กกว่า (น้อยกว่าหรือเท่ากับ 6 มม.²) จะเรียกว่าสายไฟขนาดเล็ก และตัวนำไฟฟ้าหุ้มฉนวนก็เรียกว่าสายไฟหุ้มฉนวนเช่นกัน อย่างไรก็ตาม ด้วยการขยายขอบเขตการใช้งาน จึงมีผลิตภัณฑ์ "สายเคเบิลที่มีสายเคเบิล" และ "สายเคเบิลที่มีสายเคเบิล" มากมาย ดังนั้นจึงไม่จำเป็นต้องแยกแยะอย่างเคร่งครัด ในการใช้งานทั่วไป ผู้คนเรียกสายไฟหุ้มฉนวนในบ้านและสายเคเบิลกำลังไฟฟ้าว่าสายไฟสั้นๆ
สายไฟประกอบด้วยสายไฟอ่อนหนึ่งเส้นหรือหลายเส้น และด้านนอกมีชั้นป้องกันที่เบาและอ่อนนุ่ม; สายเคเบิลประกอบด้วยสายไฟหุ้มฉนวนหนึ่งเส้นหรือหลายเส้น ด้านนอกหุ้มด้วยชั้นนอกที่แข็งแรงทำจากโลหะหรือยาง โดยทั่วไปสายเคเบิลและสายไฟประกอบด้วยแกนสายไฟ, ฉนวน และปลอกป้องกัน
